Передняя резиновая втулка в продольном рычаге, замена

Освобождение передней стороны продольного рычага

Снимите защитную крышку топливного фильтра. Снимите кронштейн троса стояночного тормоза. Отсоедините жгут проводов системы ABS от крепления.Отсоедините поперечную рулевую тягу перед схождением продольного рычага.Расположите опору под кузовом, так чтобы шина только слегка касалась земли, но ее нельзя было провернуть.Выверните винт из передней втулки.Потяните вниз и закрепите продольный рычаг.

Снятие передней резиновой втулки с продольного рычага

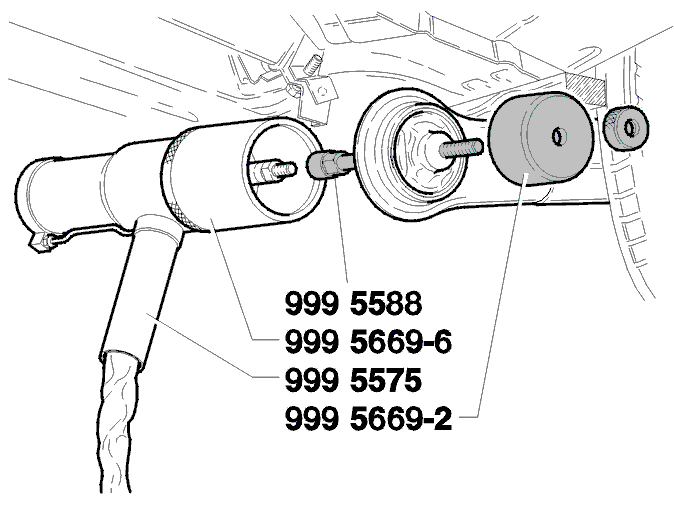

Снимите переднюю резиновую втулку с продольного рычага. Используйте специальный инструмент: 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576).Установите втулку 🔧 PRESSVERKTYG (fRÄMRE BUSSNING/BÄRARM) S40/V40 и вал 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG на специальном инструменте 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576).Установите вал в резиновой втулке.Установите втулку 🔧 PRESSVERKTYG (fRÄMRE BUSSNING/BÄRARM) S40/V40. Закрепите втулку при помощи гайки.Выпрессуйте резиновый элемент из продольного рычага. Снимите резиновый элемент со специального инструмента.

Установите переднюю резиновую втулку продольного рычага

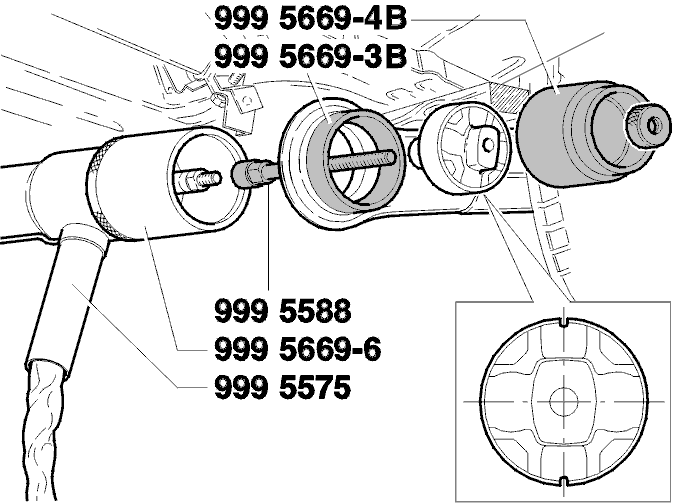

Очистите продольный рычаг.Смажьте резиновую втулку. Используйте смазку номер 1161427-0.Установите переднюю резиновую втулку. Используйте специальный инструмент: 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576)Установите специальный инструмент 🔧 PRESSVERKTYG (fRÄMRE BUSSNING/BÄRARM) S40/V40 и вал 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG на специальном инструменте 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576).Установите инструмент на продольном рычаге.Установите кольцо 🔧 PRESSVERKTYG (fRÄMRE BUSSNING/BÄRARM) S40/V40 конической стороной наружу.

Примечание: Установите резиновую втулку на валу. Выступающая часть должна быть направлена внутрь. Канавка должна быть выровнена вертикально.

Установите специальный инструмент 🔧 PRESSVERKTYG (fRÄMRE BUSSNING/BÄRARM) S40/V40, так чтобы больший диаметр был направлен к резиновой втулке.Затяните гайку рукой.Вдавите резиновую втулку, так чтобы инструмент коснулся конического кольца.Снимите 🔧 PRESSVERKTYG (fRÄMRE BUSSNING/BÄRARM) S40/V40. Расположите инструмент, так чтобы сторона с меньшим диаметром была направлена к резиновой втулке.Вдавите резиновый элемент в продольный рычаг до упора.Снимите специальные инструменты.Убедитесь, что резиновая втулка выступает на одинаковую длину на обеих сторонах.

Установка переднего продольного рычага

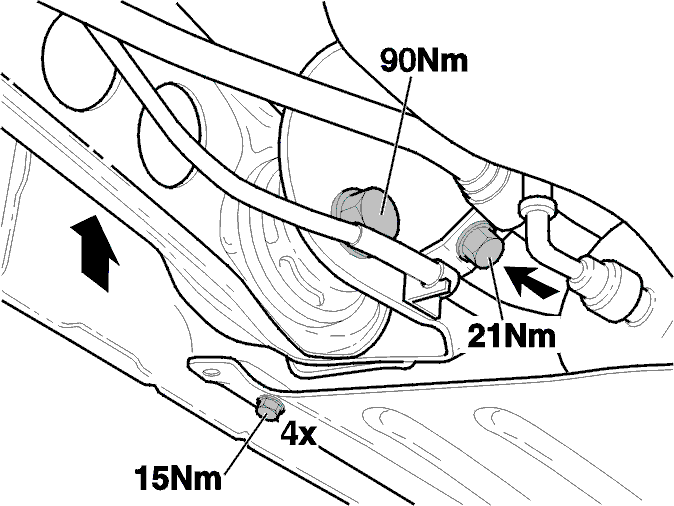

Поднимите продольный рычаг. Установите винт.Снимите опору.Установите поперечную рулевую тягу для схождения продольного рычага. Затяните до 35 Н·мНесколько раз качните автомобиль.Установите винт. Затяните винт. Затяните до 90 Н·м.Установите кронштейн троса стояночного тормоза. Затяните до 21 Н·м.Закрепите жгут проводов системы ABS в креплении.Установите защитную крышку топливного фильтра. Затяните до 15 Н·м.
