передний подрамник (B4204T6, B4204T7)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Осторожно: Убедитесь в том, что замок рулевого колеса заперт.

Примечание: Убедитесь в том, что ходовые колеса смотрят прямо вперед.

🔩 Момент затяжки: 25 Н·м

Слейте бак для жидкости, рулевое управление с усилителем Резервуар для жидкости, рулевое управление с усилителем

Снимите кулисный рычаг впереди Передний рычаг управления

Снимите противоударную балку Лонжерон столкновения

Снимите нижнюю стяжку момента сзади Нижняя задняя реактивная тяга

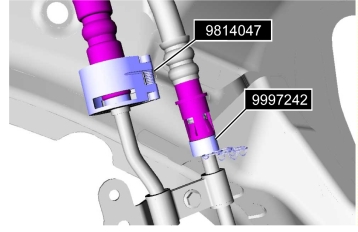

🔧 Гаечный ключ🔧 Оправка

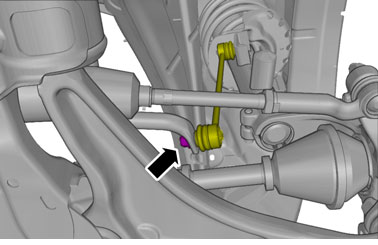

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

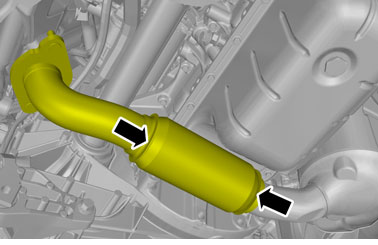

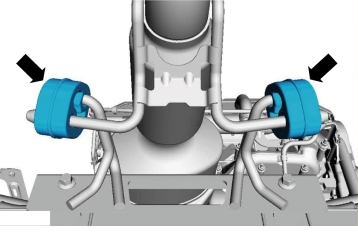

Осторожно: Следите за тем, чтобы не воздействовать изгибающим усилием на гибкий трубопровод системы выпуска ОГ.

Домкрат для коробки передач

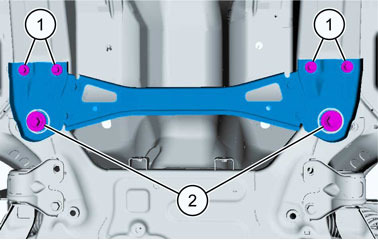

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 150 Н·м + доворот 90°

Примечание: Для этой операции требуется помощь еще одного механика.

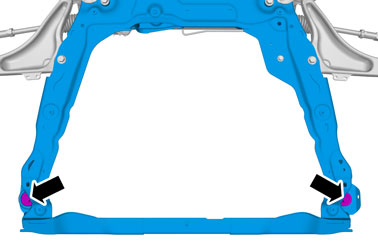

🔩 Момент затяжки: 150 Н·м + доворот 90°

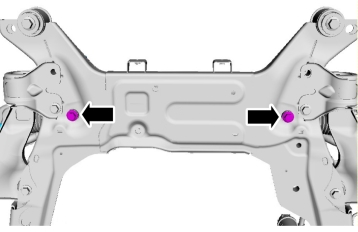

🔩 Момент затяжки: 140 Н·м

Установите в обратном порядке.

🔧 Шаблон

Заполните бачок маслом для гидроусилителя рулевого привода Резервуар для жидкости, рулевое управление с усилителем

Выполните продувку системы сервоусиления рулевого управления Система рулевого привода с усилителем, спуск
