Передний лонжерон (1995, 1996)

:

При установке передней части новой конструкции на автомобиль более раннего выпуска гайка лонжерона должна быть передвинута на 7 мм вбок.Перед установкой лонжерона передвиньте крепежную гайку стабилизатора поперечной устойчивости.

Примечание: При ремонте передней части лонжерона руководствуйтесь рекомендациями для высокопрочной стали; независимо от материала не нагревайте деталь при правке.

Это правило действует для любого материала. Альтернативой является замена передней части.

У моделей 940 и 960 передняя часть не является взаимозаменяемой.

Примечание: У моделей 960 1995- передний лонжерон имеет совершенно новую конструкцию (см. операции CC5-CC6).

Срубите приваренную гайку

Сначала заверните в гайку болт для защиты резьбы.

Приварите гайку на место

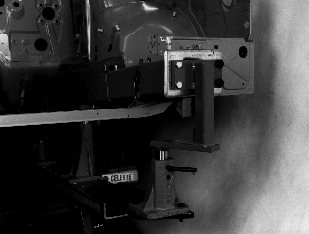

Все операции выполняются на рихтовочном стенде.

Снимите:

Вытяните деформированную/поврежденную часть.

Высверлите точки сварки.

Срежьте переднюю часть лонжерона.

Зачистите шлифовкой.

Установите:

Установите новый лонжерон на свое место.Прикрепите болтами новый лонжерон к захвату рихтовочного стенда.Приварите.Для сварки используйте метод MAG.

При замене только монтажной пластины переднего крыла:

Срежьте монтажную пластину.Зачистите шлифовкой.Установите монтажную пластину. Закрепите прихваточным швом.Проверьте ее стыковку с крылом.Приварите.

Все операции выполняются на рихтовочном стенде.

Снимите:

Вытяните деформированную или поврежденную часть.

Срежьте:

• верхнюю и нижнюю балки радиатора.
• переднюю панель.
• наружную арку колеса.

Сошлифуйте точки сварки на усилителе арки колеса.

Высверлите точки сварки на лонжероне.

Высверлите точки крепления для установки домкрата:

• в панели пола.
• у фланца напротив внутреннего порога двери.

Удалите крепление для установки домкрата.

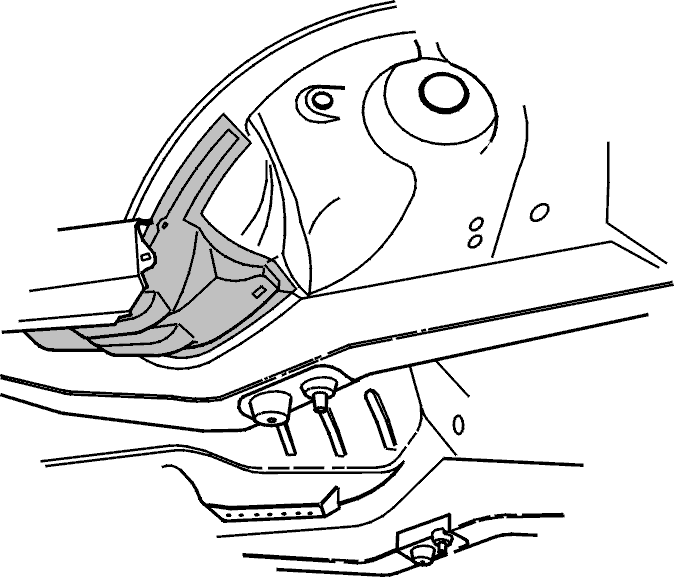

Снимите усилитель арки колеса:

Сошлифуйте точки сварки.Отделите панель усилителя арки колеса.Зачистите шлифовкой все сопрягаемые поверхности.Нанесите сварочную грунтовку.Просверлите отверстия для электрозаклепок.

Установите усилитель арки колеса

Закрепите панель на своем месте.

Приварите электрозаклепками к теплоизоляционной перегородке и панели пола.

Отверстия для электрозаклепок просверливаются в панели пола изнутри к лонжерону.

Установите лонжерон без арки колеса

Закрепите лонжерон на своем месте.Прикрепите болтами к захвату.Приварите электрозаклепками к панели пола изнутри.Через просверленные отверстия снаружи приварите электрозаклепками усилитель арки колеса на свое место.Приварите контактной точечной сваркой арку колеса к лонжерону.

Примечание: Нанесите сварочную грунтовку между панелью пола и креплением для установки домкрата.

Поставьте крепление для установки домкрата.Приварите.
