Передний лонжерон (1991, 1992)

:

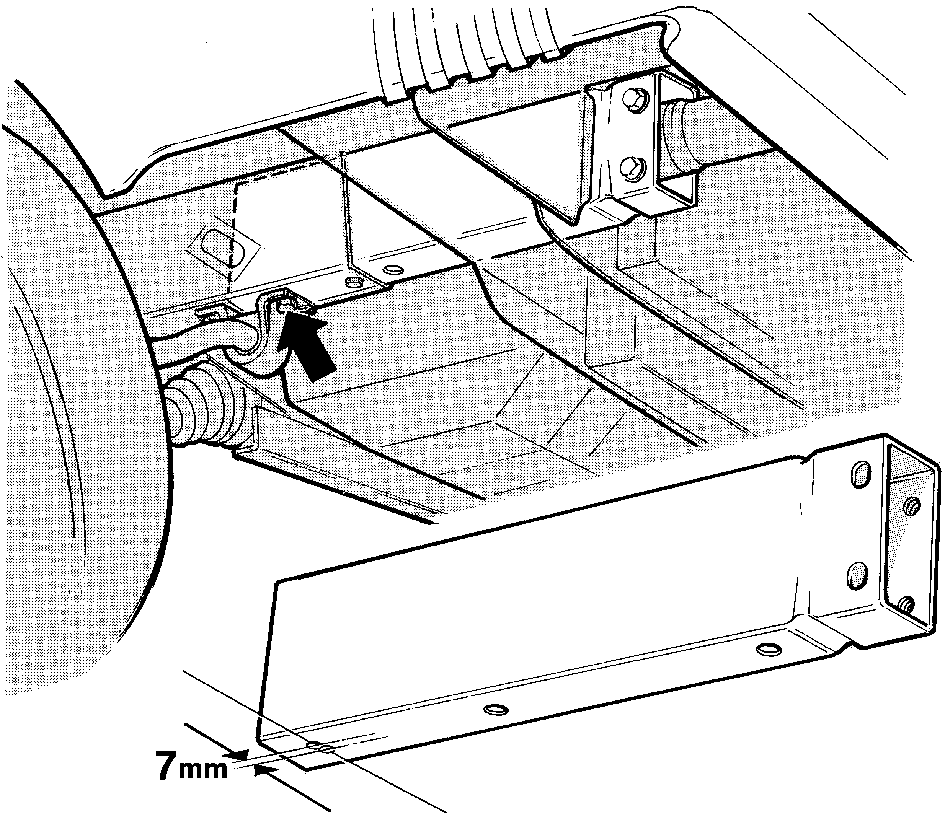

При установке передней части новой конструкции на автомобиль более раннего выпуска гайка лонжерона должна быть передвинута на 7 мм вбок.Перед установкой лонжерона передвиньте крепежную гайку стабилизатора поперечной устойчивости.

Примечание: При ремонте передней части лонжерона руководствуйтесь рекомендациями для высокопрочной стали. Независимо от материала не нагревайте деталь при правке.

Это правило действует для любого материала. Альтернативой является замена передней части.

У моделей 940 и 960 передняя часть не является взаимозаменяемой.

Примечание: У автомобилей 960 1995 модельного года передний лонжерон имеет совершенно новую конструкцию (см. операции и ).

Срубите приваренную гайку

Сначала заверните в гайку болт для защиты резьбы.

Приварите гайку на место

Снимите:

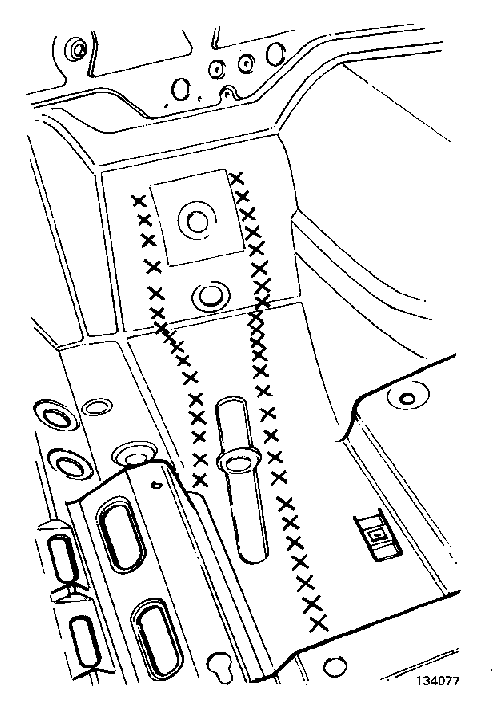

Высверлите и сошлифуйте точки сварки и сварные швы.

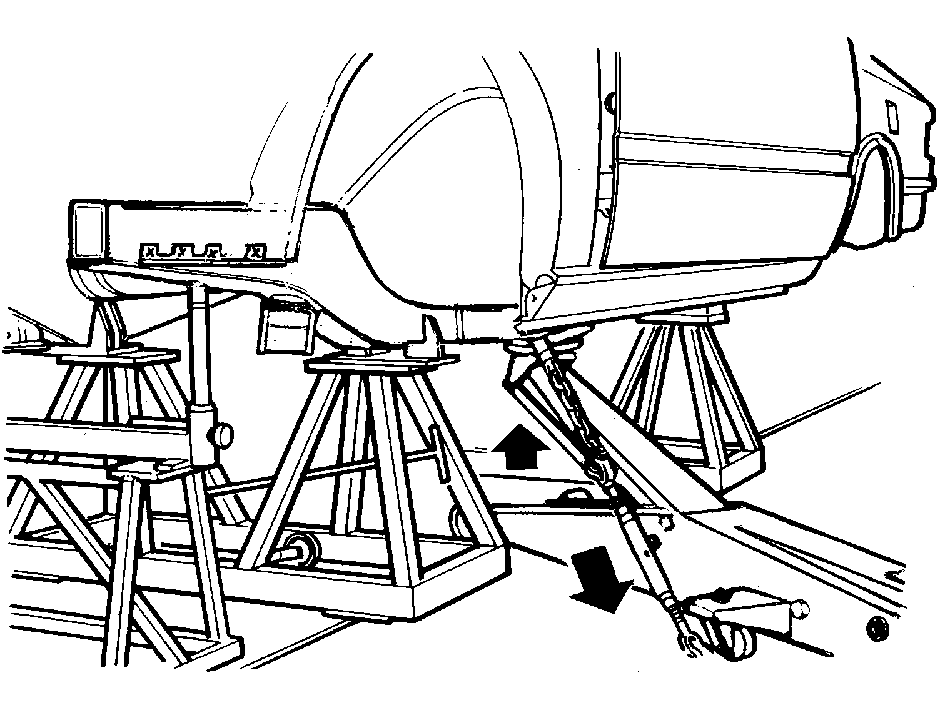

При необходимости воспользуйтесь растяжкой рихтовочного стенда.

Установите:

Измерьте толщину новой детали, чтобы убедиться, что она подойдет.Толщина должна быть равной 1,6 мм.Приварите.Для сварки используйте метод MAG.С помощью калибра убедитесь, что лонжерон установлен правильно.

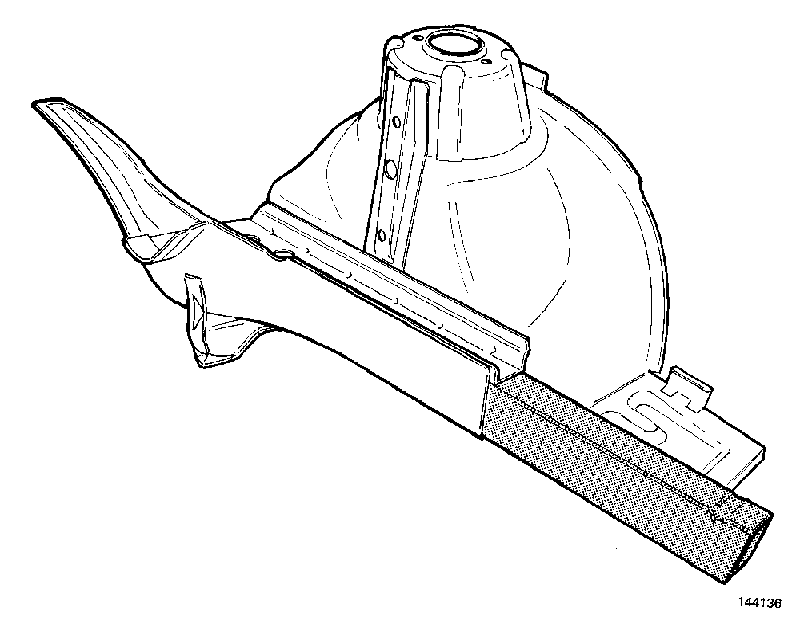

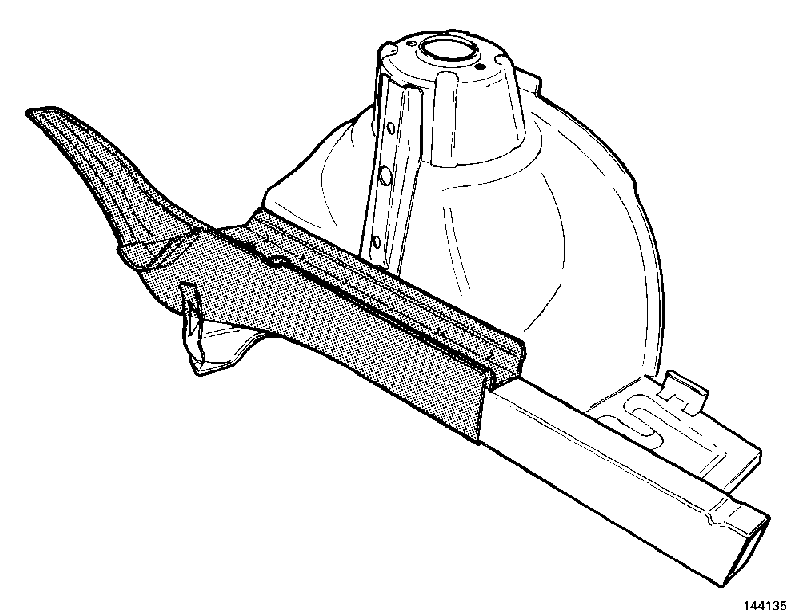

В настоящее время лонжерон поставляется не в сборе с аркой колеса, а так, как показано на рисунке.

Снимите:

Высверлите точки сварки на передней поперечине, арке колеса, теплоизоляционной перегородке и полу.Лонжерон в сборе заменяется только при замене внутренней или наружной арок колеса.Срубите зубилом лонжерон с крепления для домкрата, теплоизоляционной перегородки и пола.Выровняйте сопрягаемые поверхности.

Установите:

Отшлифуйте и установите лонжерон, как показано на рисунке (см. выше).Закрепите лонжерон в нужном положении.Нанесите на поверхности сварочную грунтовку.Подгоните лонжерон, контролируя его положение относительно арки колеса.Закрепите лонжерон прихваточным швом на:

• полу.
• креплении для домкрата.

Стыковка:

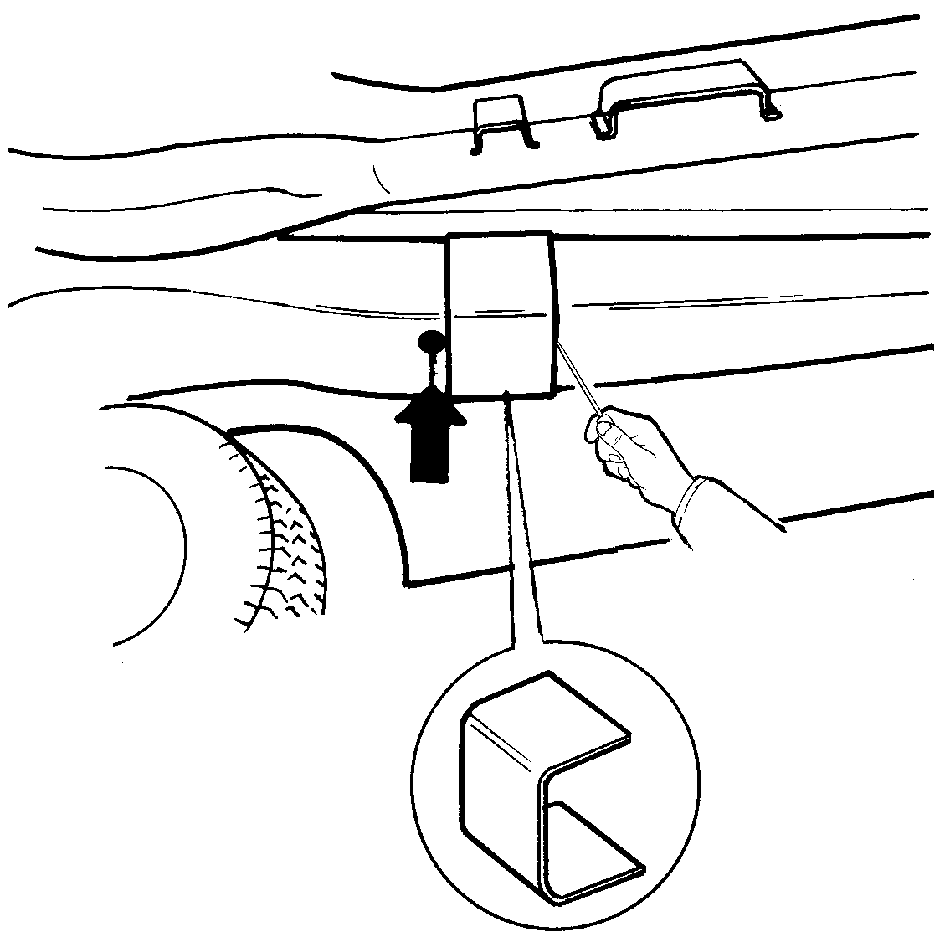

Согните металлическую полосу шириной 100 мм вокруг лонжерона.Начните от задней кромки дренажного отверстия.Сделайте отметку на лонжероне и устанавливаемой части вдоль задней кромки изогнутой металлической полосы.(Переворачивая полосу, ее можно использовать на правой и левой сторонах.)

Примечание: Убедитесь, что толщина устанавливаемой части соответствует толщине остальной задней части лонжерона.

Руководствуйтесь инструкциями, приводимыми ранее.

Завершение работ:

Завершите сварку.

Проверьте сварные швы.

Зашлифуйте головки электрозаклепок.

Нанесите шпатлевочную грунтовку на все участки обнажившегося металла.

Покройте герметиком стыки.

Нанесите антикоррозионный состав
