Передние сиденья, термостат подогрева сидений / жгут проводов, замена

Описание метода

Этот метод состоит из:

• термостат подогрева сидений / жгут проводов, замена
• термостат подогрева сидений / жгут проводов, замена.

Подготовительные работы

Полностью поднять передний край сиденья и опустить задний край как можно дальше. Передвинуть сиденье в крайнее заднее положение.

Подсказка: Ослабить регулировочную петлю впереди сиденья, чтобы обеспечить лучший доступ.

Отделить штекер под сиденьем - между кабелями подогрева сиденья и обогревателем салона.

Изменение размещения штекера

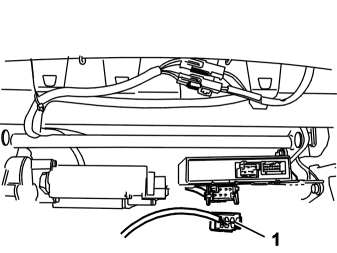

Снять 6-контактный штекер (1) и зажимы с кронштейна сиденья.Передвинуть и вставить 6-контактный штекер (1) под кронштейн сиденья, в направлении задней части автомобиля (см. рисунок).

Установка нового жгута проводов

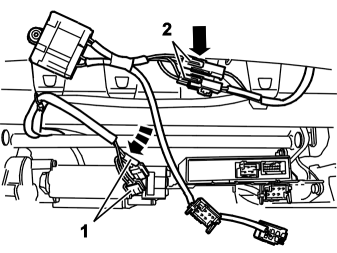

Отсоединить серый 2-контактный штекер и чёрный 2-контактный штекер (1) от системы подогрева сиденья.Подсоединить новый жгут проводов к серому 2-контактному штекеру и чёрному 2-контактному штекеру (2) системы подогрева сиденья.

Примечание: На рисунке представлено переднее сиденье с автоматической регулировкой, процедура выполняется так же, как в случае сиденья с механической регулировкой.

Установка электронного термостата (TCU-T)

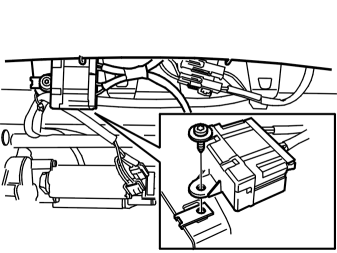

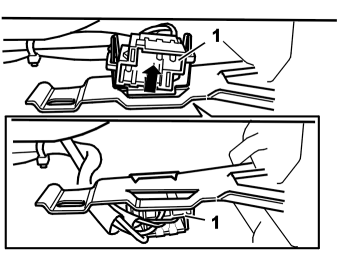

Вставить скобу с резьбой из комплекта запасных частей в прямоугольное отверстие нижней рамы сиденья (см. рисунок).Вкрутить термостат в кронштейн с резьбой.

Примечание: Убедиться, что жгут проводов не зажат.

Подключение электронного термостата (TCU-T)

Установите:

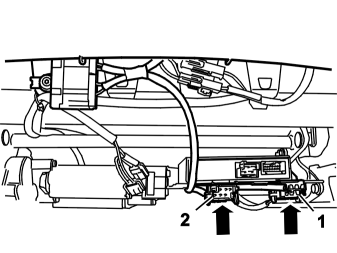

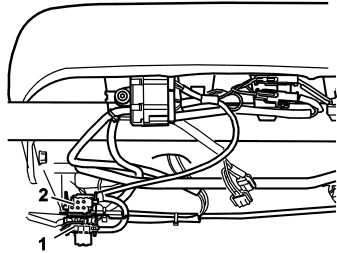

• 6-контактный штекер (с двумя проводами от нового жгута проводов) в ранее убранный разъём (1) под кронштейном сиденья.
• 6-контактный штекер (2) термостата на верхней части кронштейна под сиденьем.

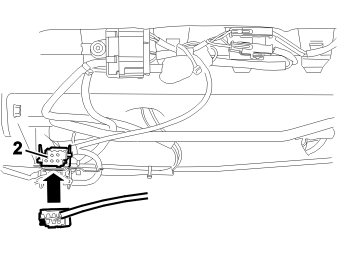

• штекер жгута проводов автомобиля в недавно установленный 6-контактный разъём (2).

Завершение

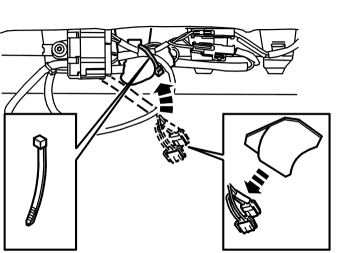

Соединить два свободных 2-контактных штекера (2), обернув их губчатой лентой. Теперь зафиксировать соединённые штекеры на кронштейне сиденья и вокруг жгута проводов с помощью обвязку (см. рисунок).Переустановить регулировочную петлю сиденья на переднем краю.Вернуть сиденье в исходное положение.

Подготовительные работы

Полностью поднять передний край сиденья и опустить задний край как можно дальше. Передвинуть сиденье в крайнее заднее положение.

Отделить штекер (1) под сиденьем - между кабелями подогрева сиденья и обогревателем салона.

Изменение размещения штекера

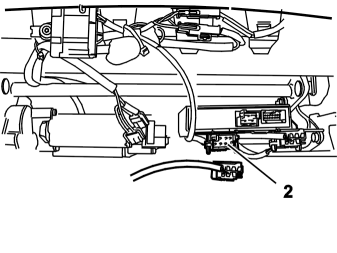

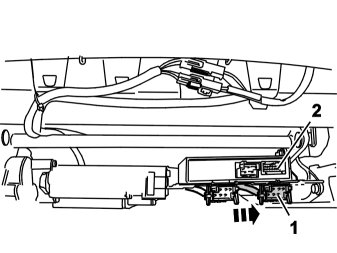

Снять 6-контактный штекер и зажимы с кронштейна сиденья.Передвинуть и вставить 6-контактный штекер (1) на кронштейне сиденья, под зелёным штекером (2) на блоке управления сиденьями (PSM).

Установка нового жгута проводов

Отсоединить серый 2-контактный штекер и чёрный 2-контактный штекер (1) от системы подогрева сиденья.Подсоединить новый жгут проводов к серому 2-контактному штекеру и чёрному 2-контактному штекеру (2) системы подогрева сиденья.

Установка электронного термостата (TCU-T)

Вставить скобу с резьбой из комплекта запасных частей в прямоугольное отверстие нижней рамы сиденья (см. рисунок).Вкрутить термостат в кронштейн с резьбой.

Примечание: Убедиться, что жгут проводов не зажат.

Подключение электронного термостата (TCU-T)

Установите:

• 6-контактный штекер (с двумя проводами от нового жгута проводов) в ранее убранный разъём (1) под блоком управления сиденьями.
• 6-контактный разъём (2)

• штекер жгута проводов автомобиля в недавно установленный 6-контактный разъём (2).

Завершение

Соединить два свободных 2-контактных штекера (2), обернув их губчатой лентой. Теперь зафиксировать соединённые штекеры на кронштейне сиденья и вокруг жгута проводов с помощью обвязку (см. рисунок).Вернуть сиденье в исходное положение.
