Передние фары и фонари (1991, 1992)

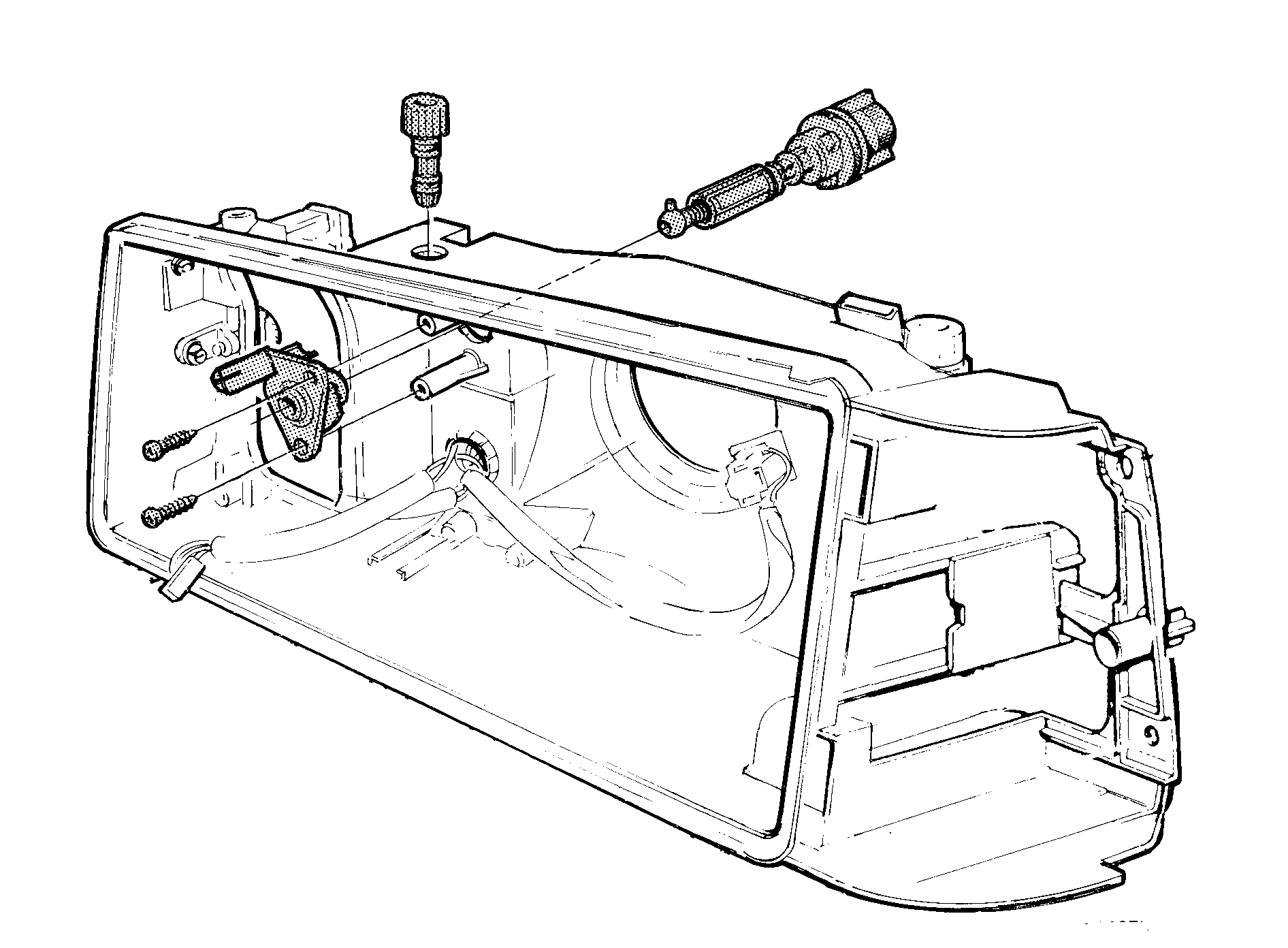

Электродвигатель регулятора направления пучка света фары, замена

Снимите:

• Отсоедините отрицательный провод от аккумуляторной батареи
• Отсоедините разъем
• Освободите электродвигатель, повернув его на 1/4 оборота против часовой стрелки
• Потяните электродвигатель назад так, чтобы освободить шарик на его валу
• Замените

Установка:

• Выдвиньте вал электродвигателя, повернув против часовой стрелки.
• Смажьте шарик и вставьте его в вал.
• Утопите вал и поверните электродвигатель по часовой стрелке так, чтобы он зафиксировался на своем месте.
• Соедините разъем и проверьте функционирование
• Проверьте регулировку направления пучка света фары и подрегулируйте при необходимости.

Рассеиватель фары:

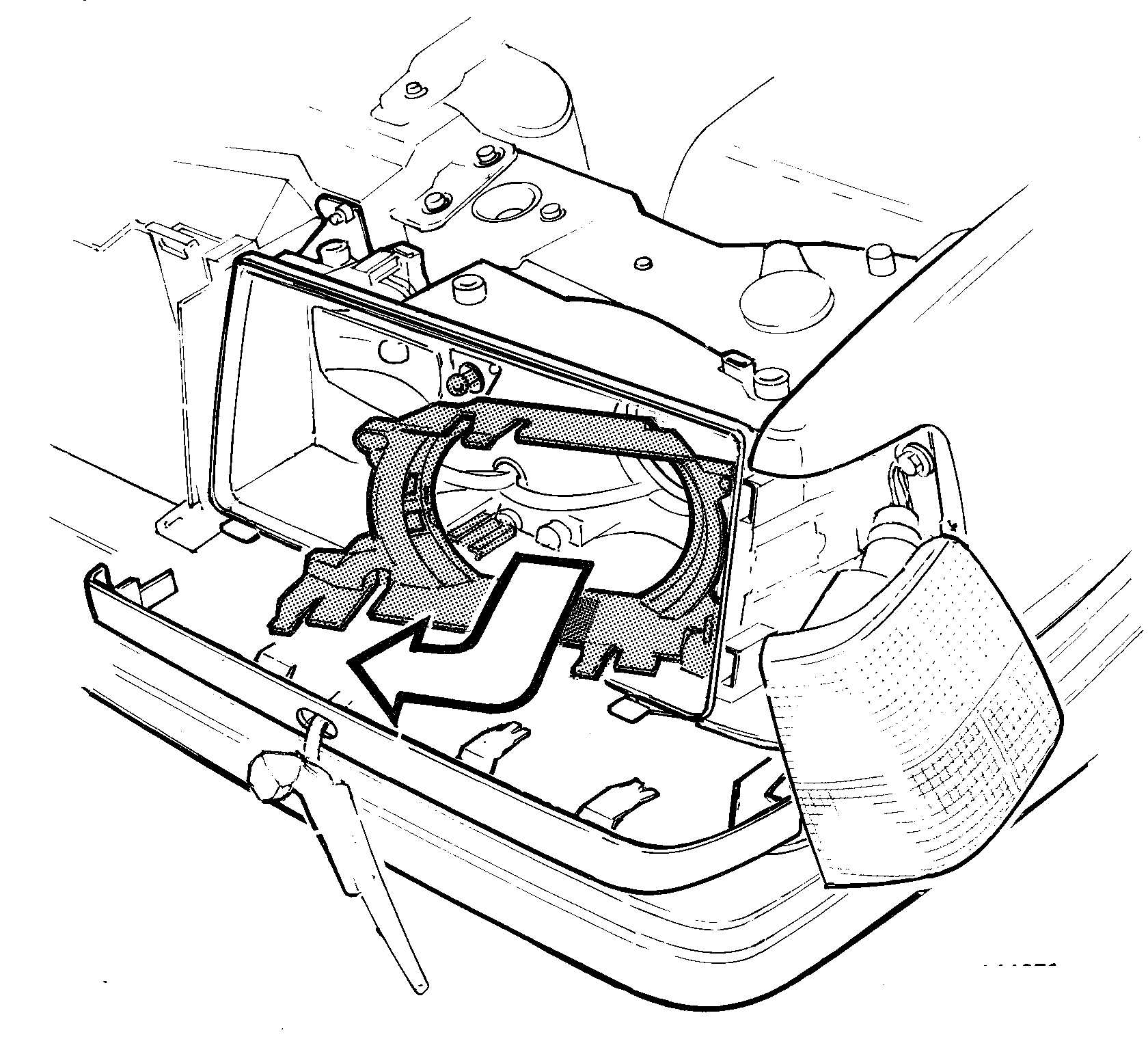

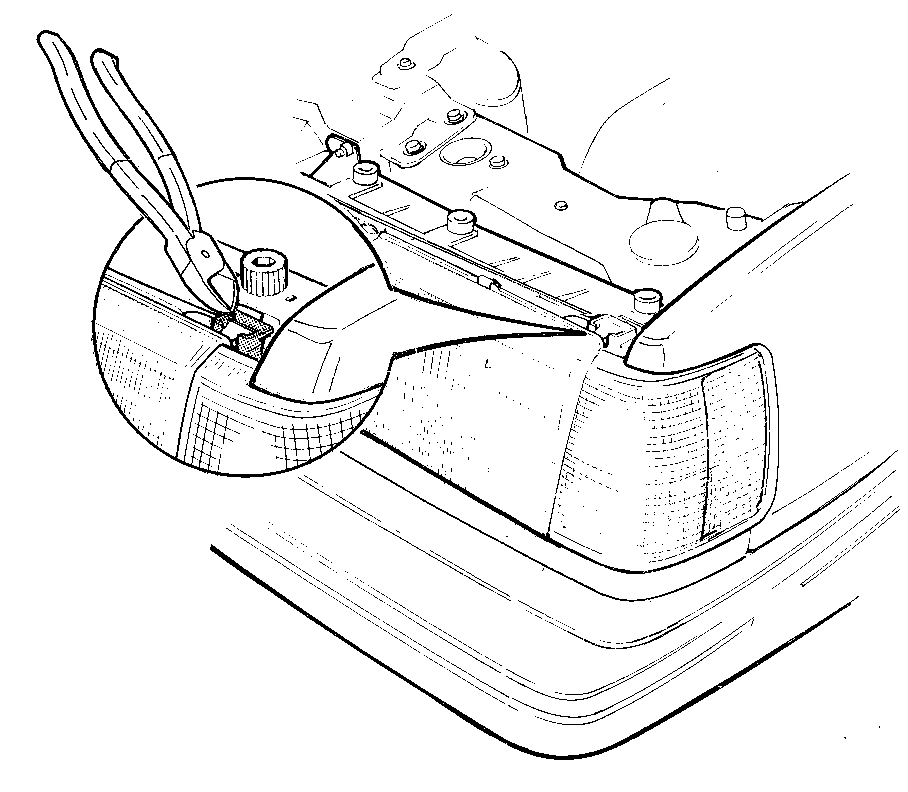

• Снимите рычаг стеклоочистителя с вала. Освободите рычаг с помощью трубных клещей, отжав его с помощью гайки. Оставьте шланг омывателя на своем месте.

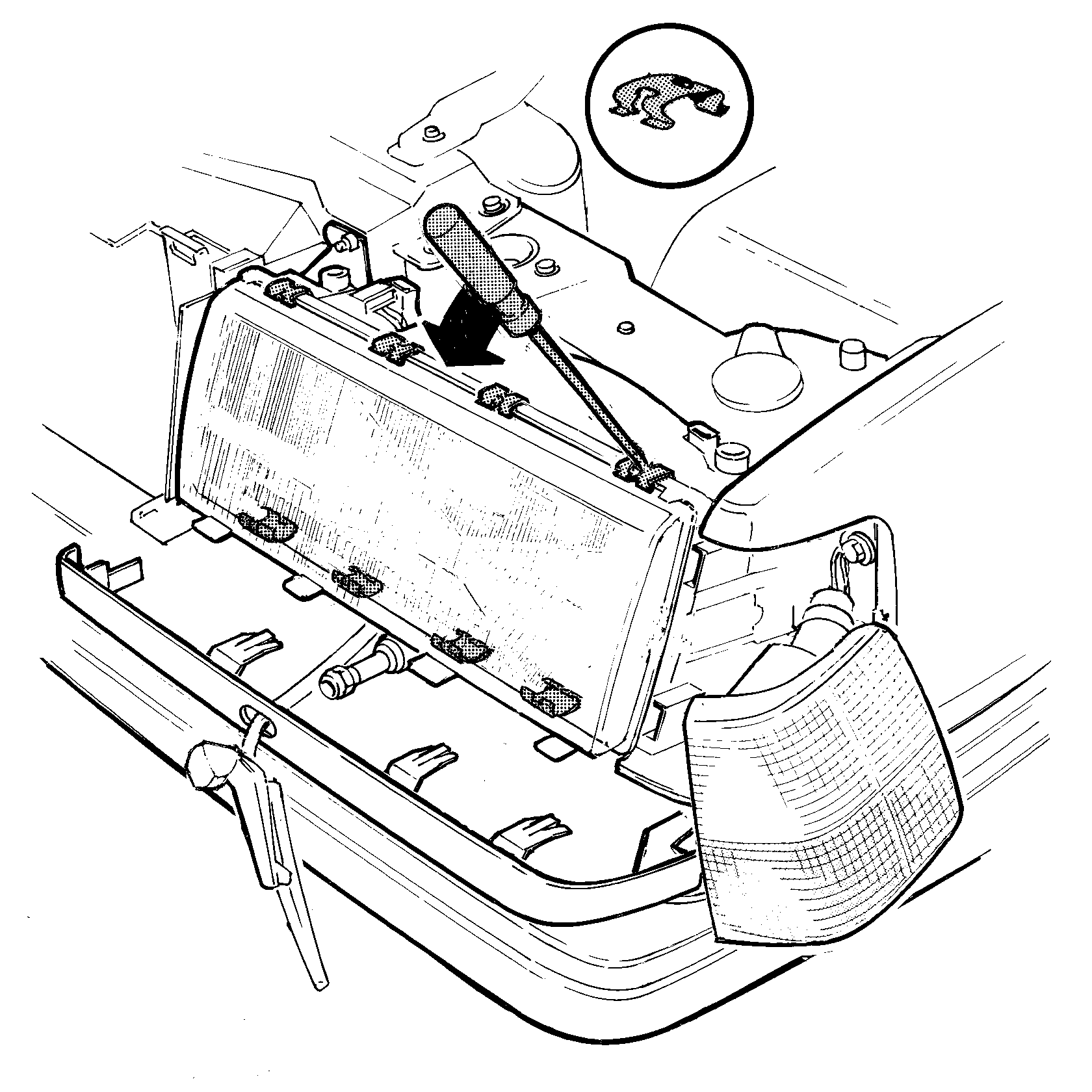

• Снимите молдинг под корпусом фары: Снимите молдинг под корпусом фары. Он удерживается тремя пружинными защелками и двумя концевыми направляющими. Если молдинг не снимается, доступ к фиксаторам возможен через проем в боковой части спойлера

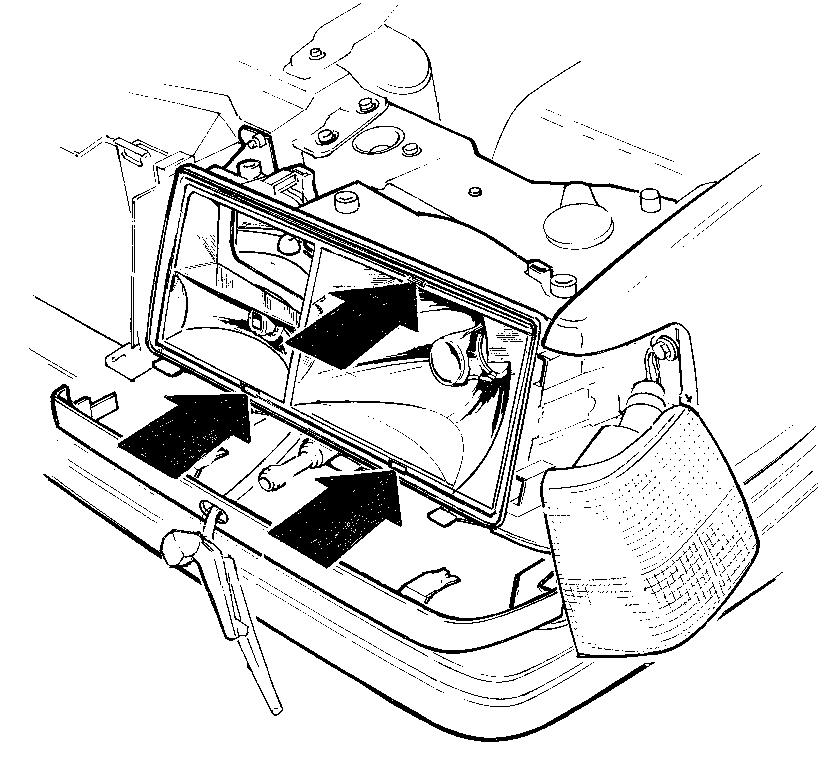

• Снимите 8 удерживающих рассеиватель скоб.
• Снимите рассеиватель и уплотнительную полоску.

Отражатели:

Нельзя касаться пальцами поверхности отражателя!

• Следуйте инструкции по замене рассеивателя фары.
• Снимите заднюю крышку
• Отсоедините разъем дальнего/ближнего света
• Снимите отражатель дальнего/ближнего света, а также две пружинных скобы - одну снизу, а другую сверху.
• Отсоедините разъем прожектора.

Отражатель противотуманной фары/прожектора:

• Снимите рамку с отражателя дальнего/ближнего света
• Аккуратно снимите шаровой шарнир регулятора направления пучка света фары.
• Освободите фиксатор между корпусом и держателем
• Если фиксатор не освобождается, нажмите на его заднюю часть пальцем или отверткой.
• Отведите держатель и разъедините шаровой шарнир регулятора направления светового пучка напротив нижнего края.

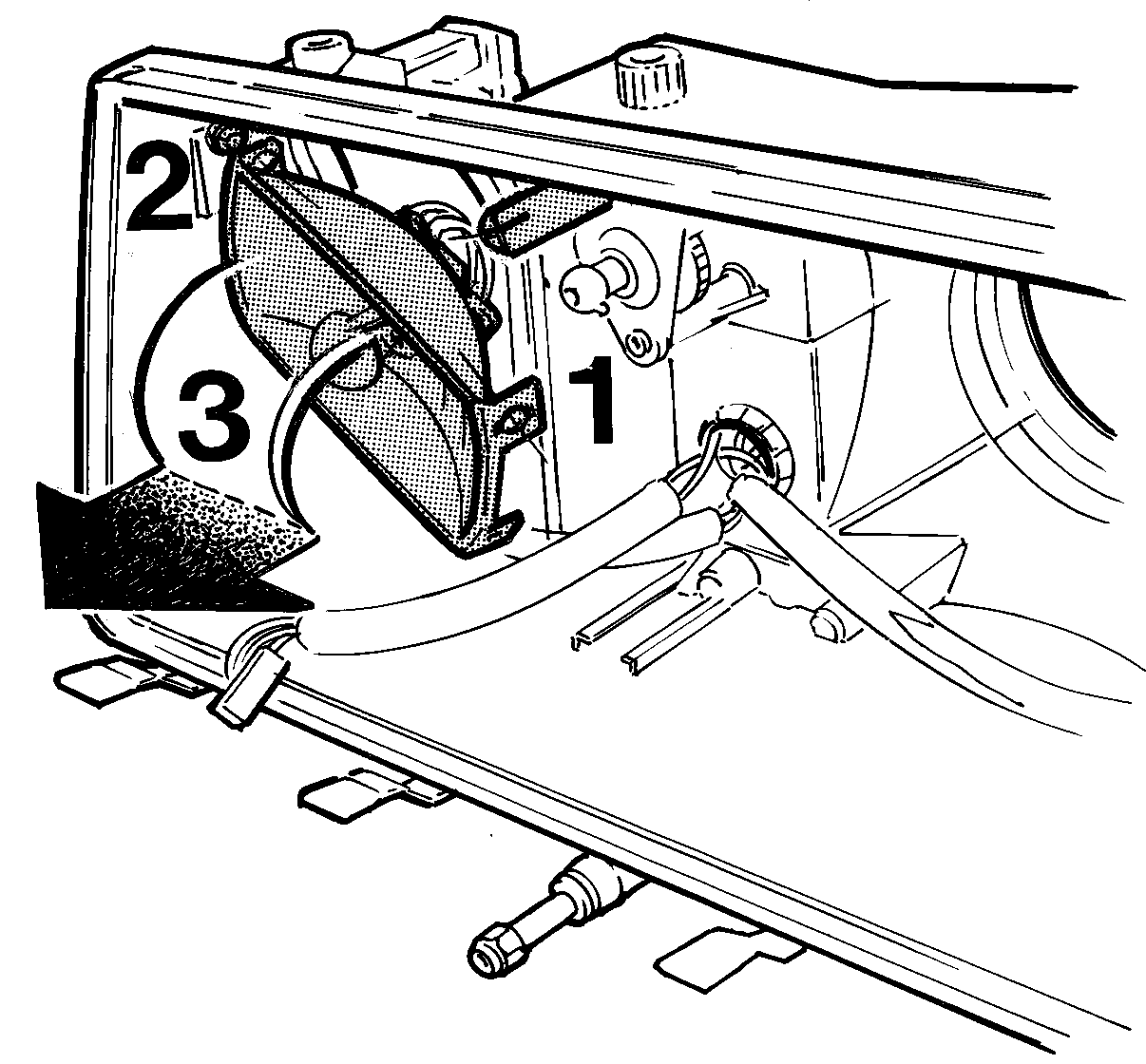

• Снимите отражатель противотуманной фары/прожектора. Снимите отражатель противотуманной фары/прожектора, наклоните его вниз от верхнего наружного крепления, а затем на 90°.
• Снимите отражатель с винта регулятора направления пучка света фары
• Отсоедините разъемы противотуманной фары/прожектора.

Отражатель противотуманной фары 1989-, замена

Снимите:

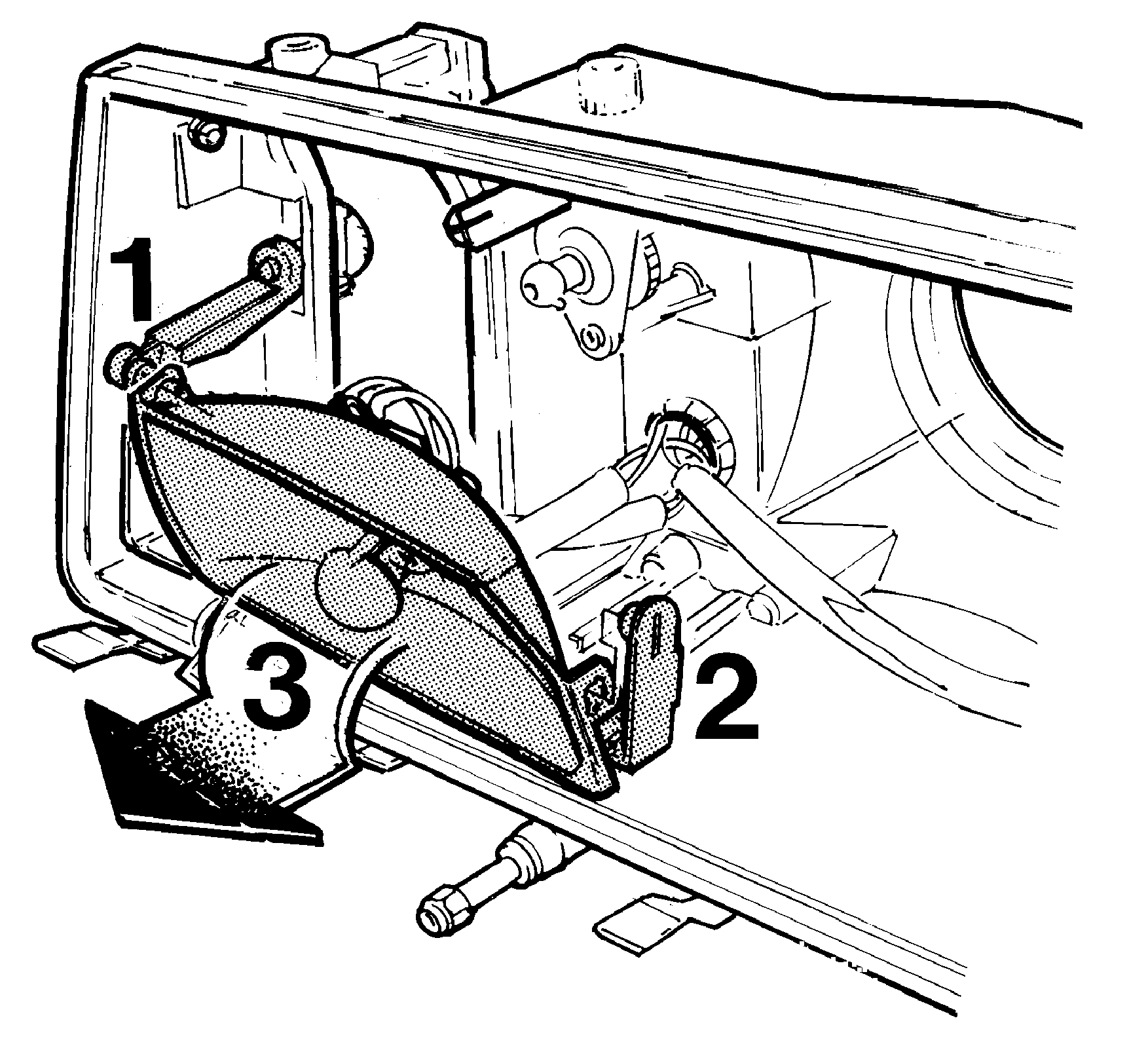

• Повернув отражатель противотуманной фары вправо, снимите его с регулировочного винта, а затем наклоните так, чтобы снять с держателя
• Разъедините разъемы противотуманной фары
• Установите в обратном порядке.

Примечание: Нельзя касаться пальцами поверхности отражателя!

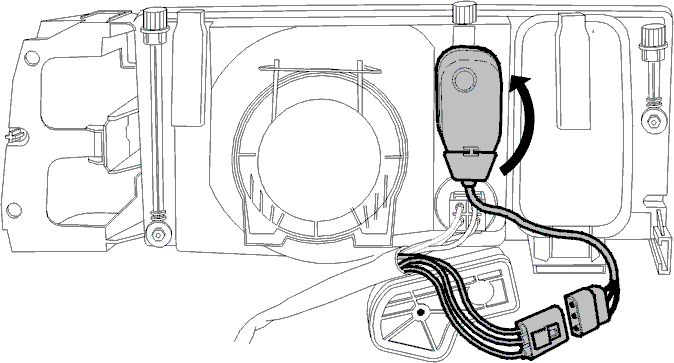

• Поверните противоослепляющий экран отражателя противотуманной фары вверх.

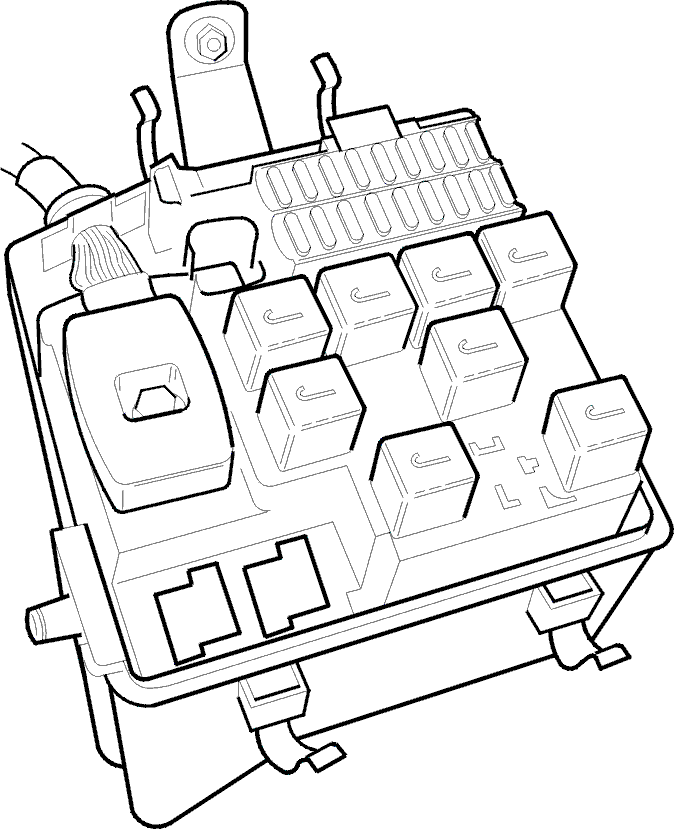

Реле противотуманной фары

Для разных рынков сбыта существуют различные реле противотуманных фар. Каждый вариант реле имеет свой собственный цвет.Расположение реле 940: N.

См. Руководство по ремонту: Раздел 3 (39), Электрические монтажные схемы.

Корпус фары:

• Снимите блок-фару согласно .

Последующие операции выполняются на рабочем столе:

• Выверните винты крепления электродвигателя стеклоочистителя.

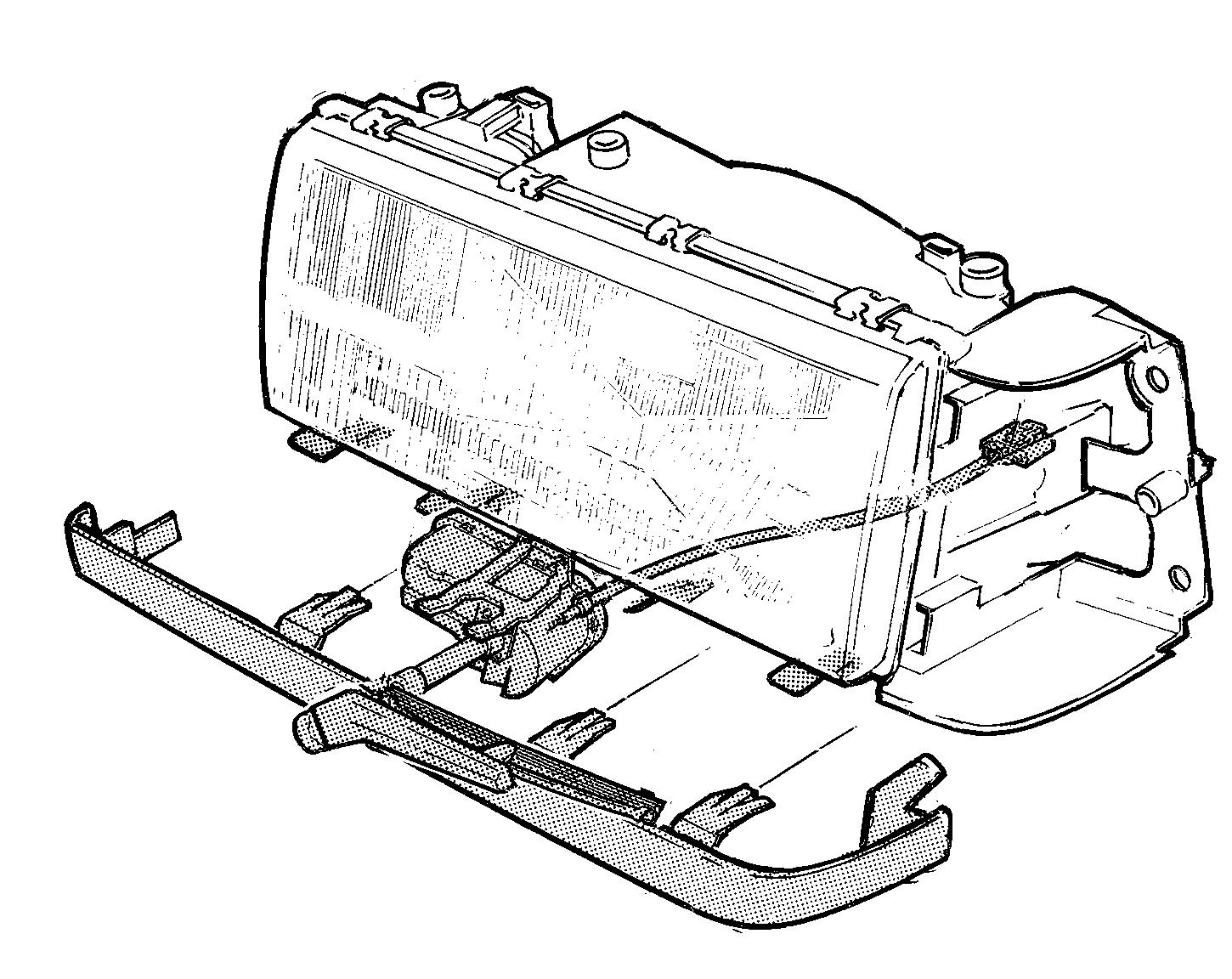

• Снимите молдинг под корпусом, освободив три фиксатора, затем снимите молдинг вместе с электродвигателем и рычагом стеклоочистителя.
• Снимите ограничители стеклоочистителя.
• Снимите рассеиватель и уплотнение согласно Рассеиватель фары:.

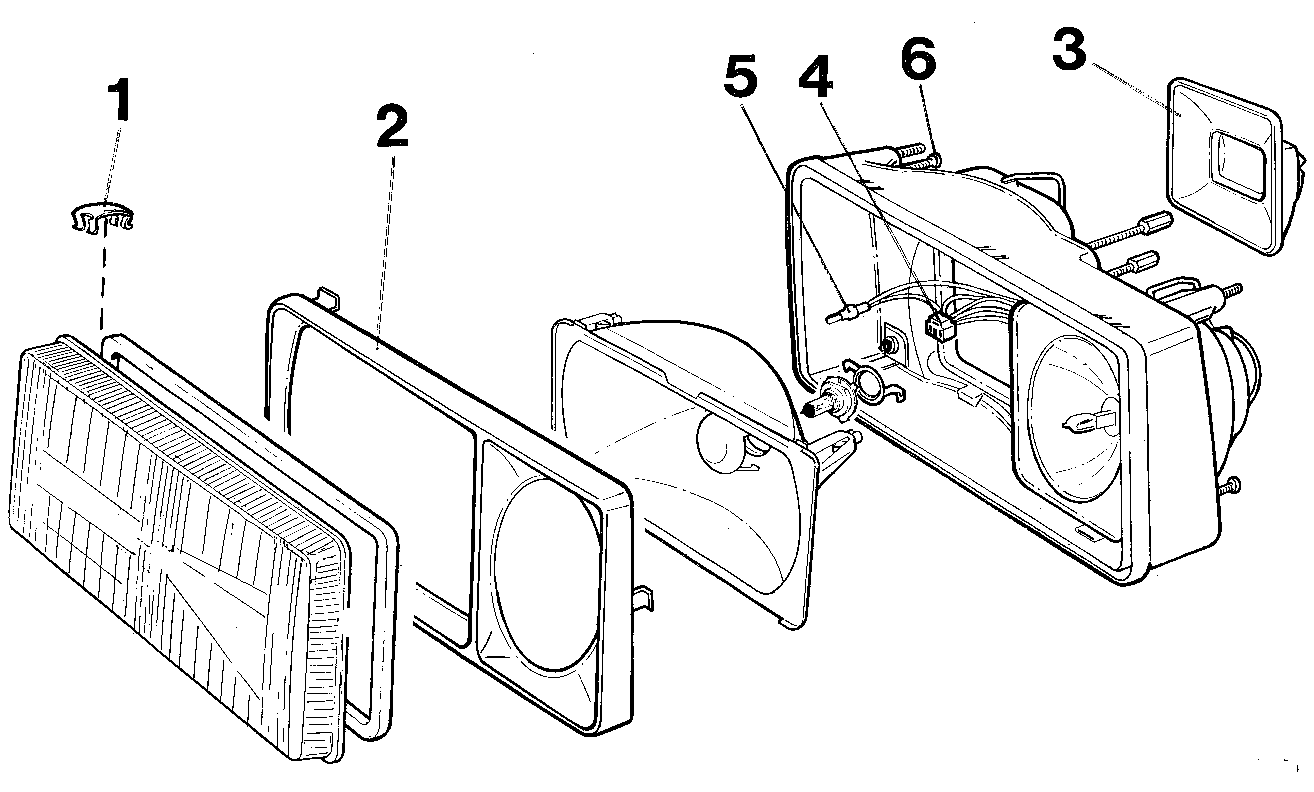

• Разберите фару согласно Операции 2-5.

• Снимите регулятор направления пучка света фары и байонетный разъем с задней стороны корпуса
• Освободите внутреннее крепление отражателя противотуманной фары/прожектора, включая зубчатое колесо
• Выверните регулировочный винт.

• Снимите крышку разъема дальнего/ближнего света.
• Выпрессуйте провода и корпус, шарнир с корпусом и разъемы дальнего/ближнего света
• Выньте шаровое гнездо ручки боковой регулировки.
• Отверните крепление отражателя противотуманной фары/прожектора с резьбовой ручки.

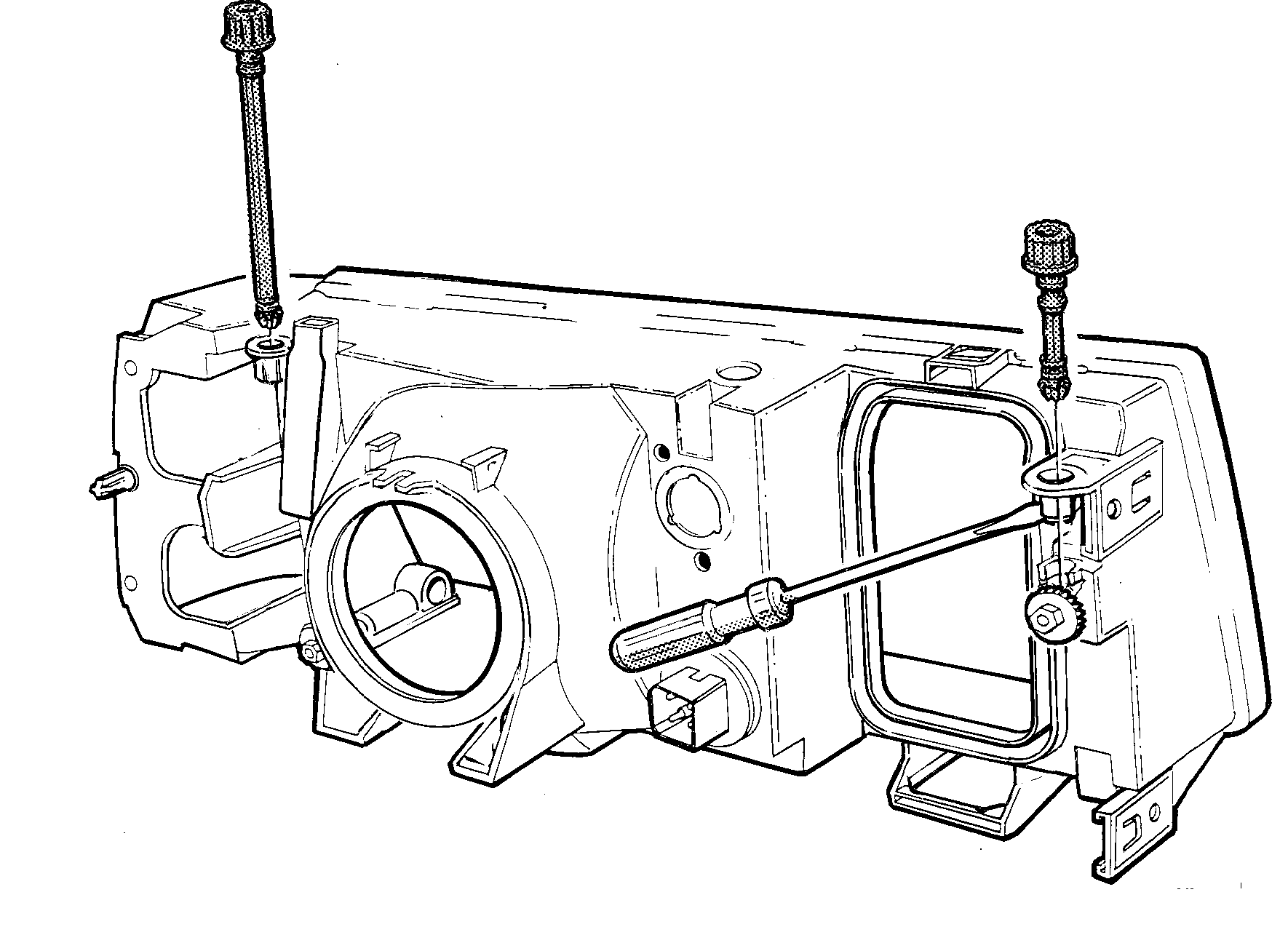

• Выверните наружные регулировочные винты с задней стороны корпуса фары, 2 пружинных фиксатора
• Освободите фиксаторы с помощью небольшой отвертки.

Рассеиватель, отражатель, корпус:

• Установите в обратном порядке.

Примечание: Нельзя касаться пальцами поверхности отражателя!

• Поверните противоослепляющий экран отражателя противотуманной фары/прожектора вверх.
• При сборке шарового шарнира регулятора направления пучка света фары проверьте направляющий штифт на шарике
• При установке корпуса фары проверьте его положение относительно кузова, бампера и капота

Примечание: если фара расположена слишком выступает вверх, будьте осторожны, закрывая капот

• Стык уплотнения должен располагаться снизу.

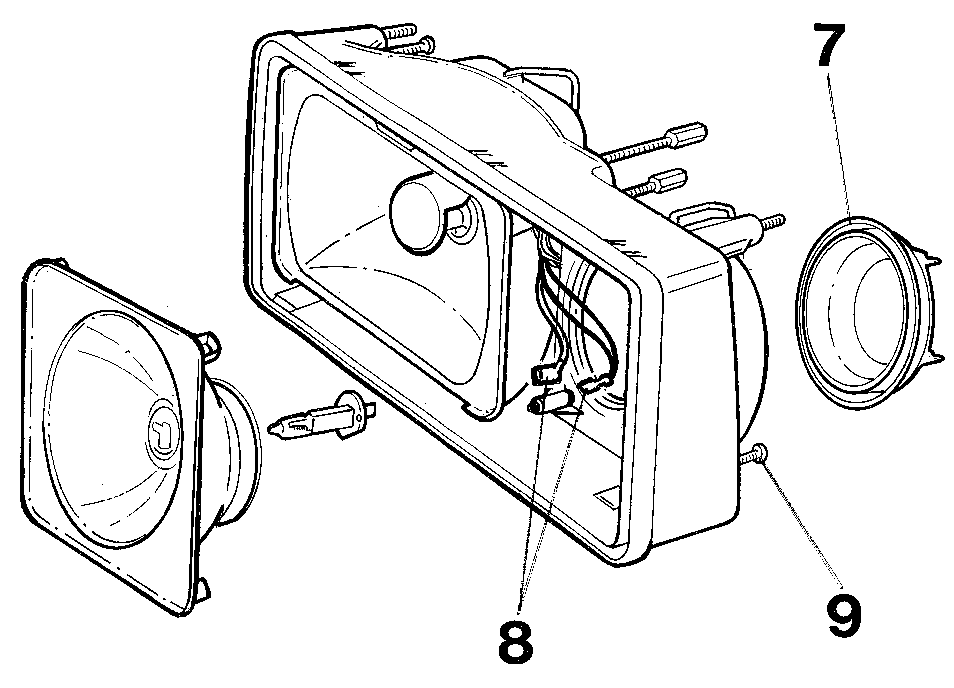

Отражатель, фара:

• Снимите крышку
• Отсоедините разъем и снимите стояночный фонарь
• Выверните регулировочные винты противотуманной фары, а также винт с крестообразным шлицем.
• Выворачивайте винты до освобождения отражателя.
• Подсчитайте количество оборотов, чтобы при сборке использовать его для грубой регулировки
• Выньте рефлектор
• Выньте лампу

Отражатель, дополнительная фара дальнего света:

• Снимите крышку
• Отсоедините провода.
• Выверните регулировочные винты дополнительной фары дальнего света, а также винт с крестообразным шлицем. Выворачивайте винты до освобождения отражателя. Подсчитайте количество оборотов, чтобы при сборке использовать его для грубой регулировки
• Выньте рефлектор
• Выньте лампу

Блок-фара:

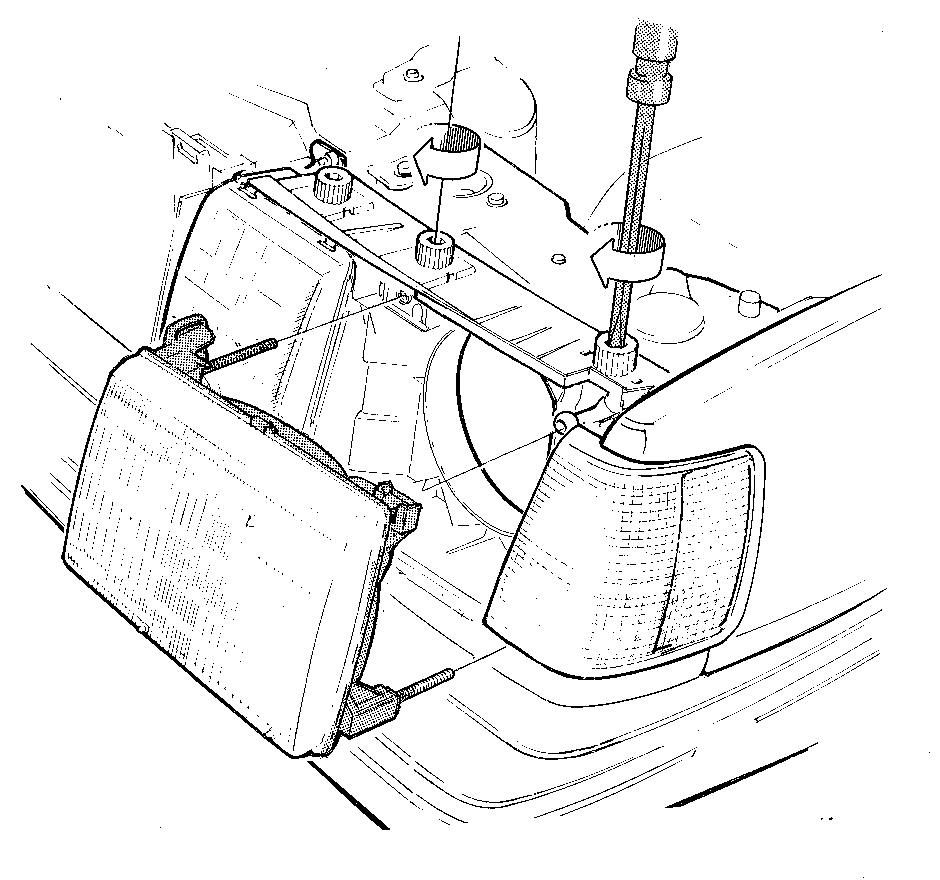

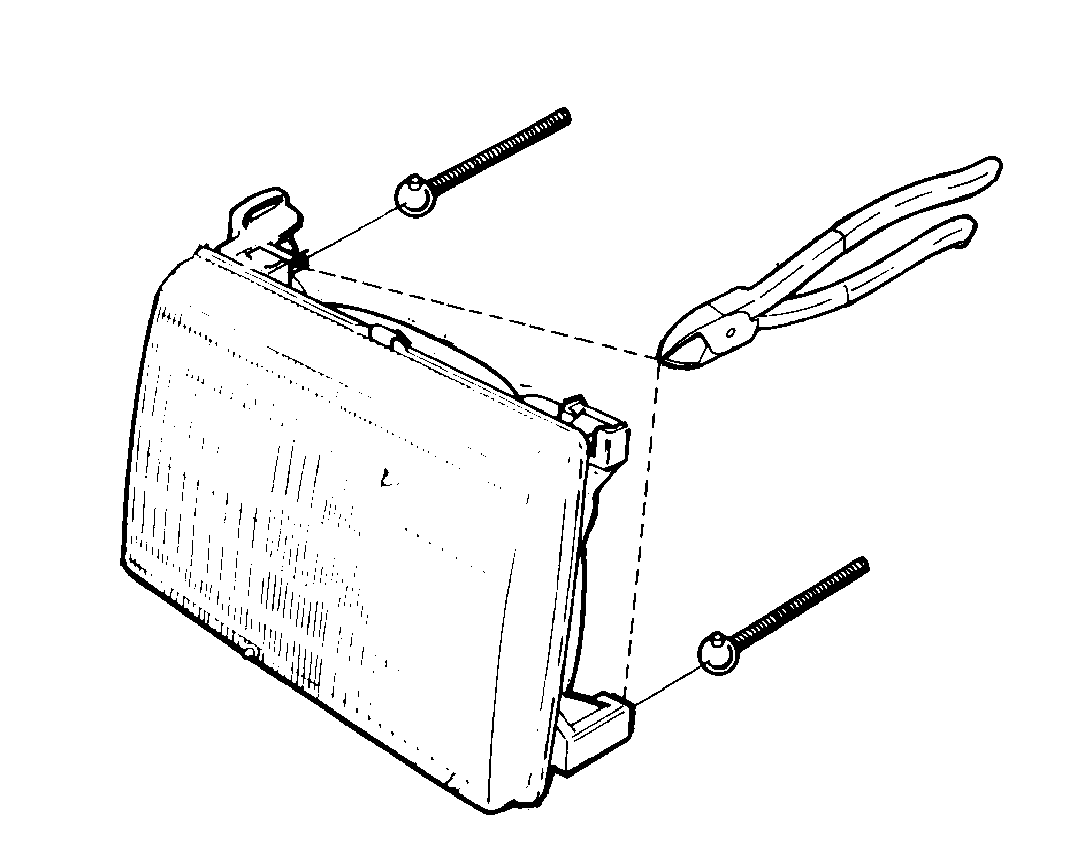

• Перережьте кусачками шаровой шарнир верхнего крепления с одной стороны.

• Смажьте гнездо универсальной смазкой из распылителя, номер детали 1161036-7.

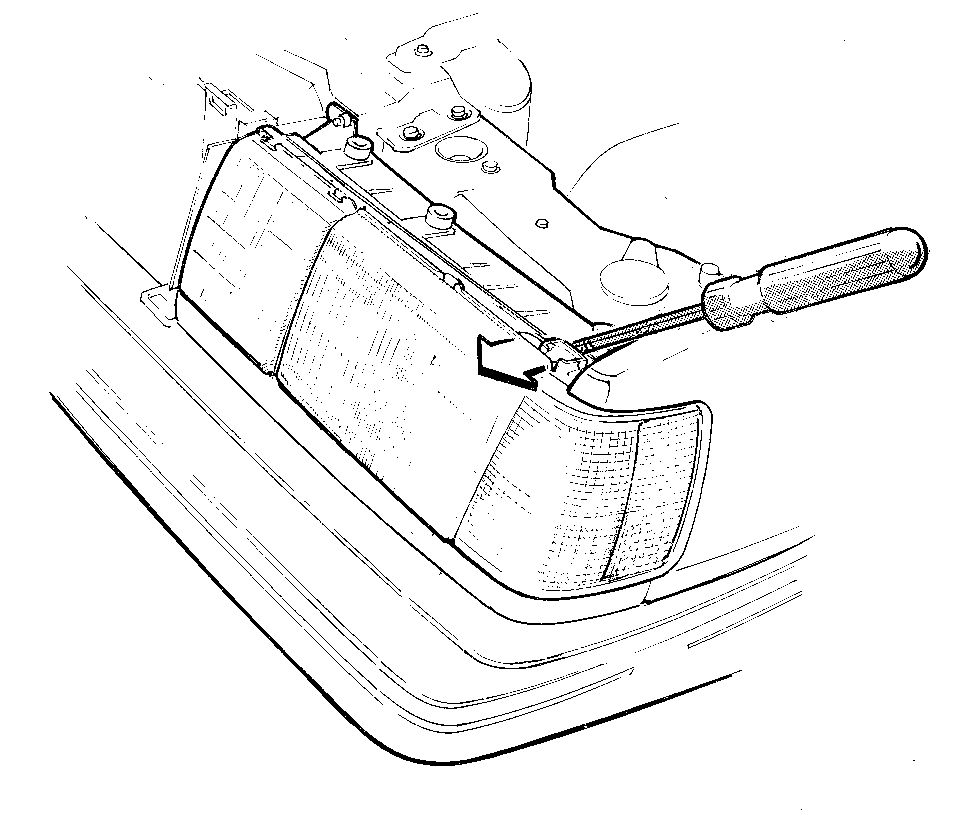

• При помощи отвертки выпрессуйте блок-фару из крепления.

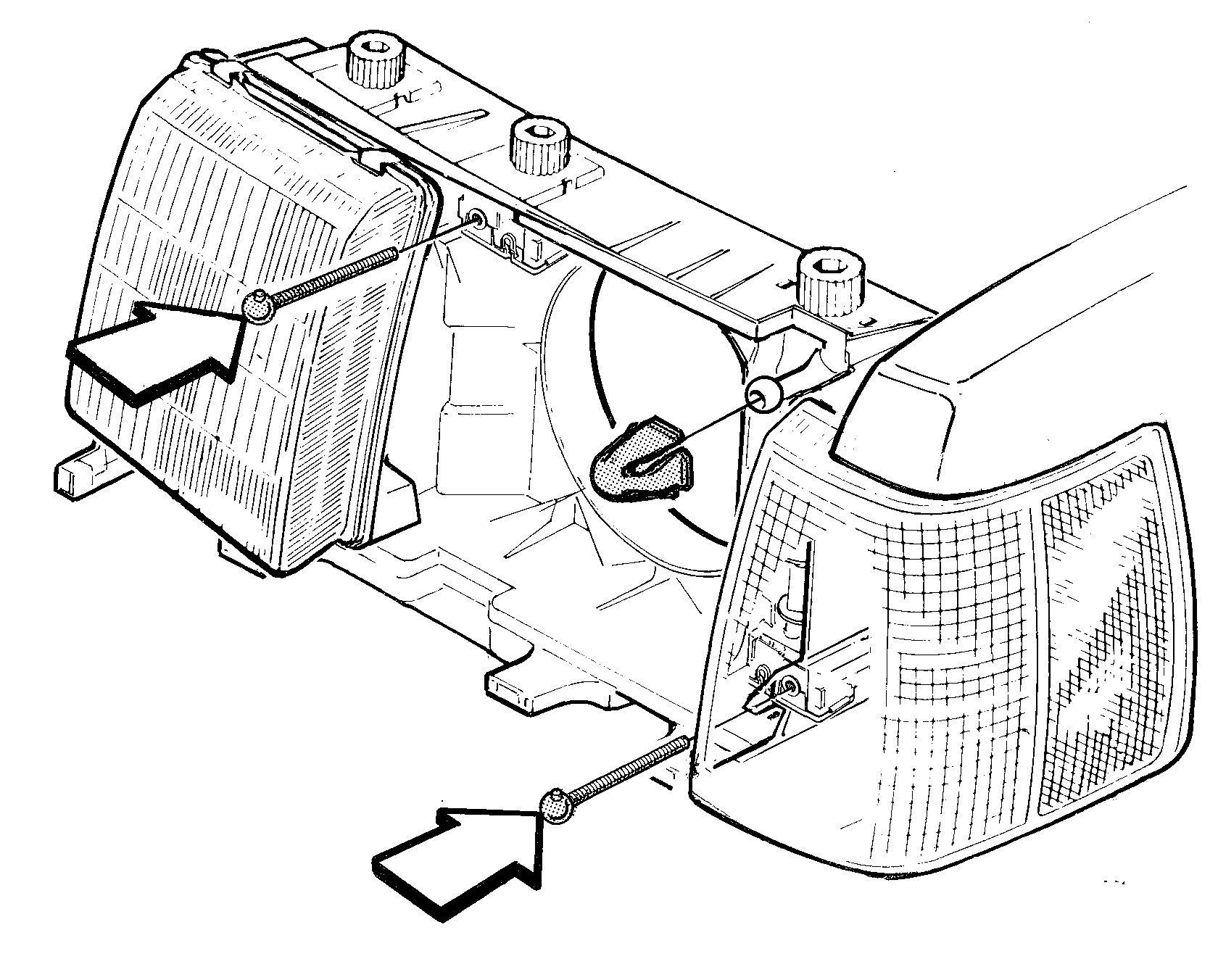

• Выверните винты блок-фары
• Вертикальный и горизонтальный регуляторы необходимо вывернуть полностью.

• Перережьте кусачками шаровые гнезда обоих регулировочных винтов вокруг головок.
• Смажьте крепления универсальной смазкой из распылителя.
• Снимите регулировочные винты и шаровые гнезда с их креплений в рамке.

Противотуманная фара:

• Из моторного отсека смажьте нижнее шаровое гнездо универсальной смазкой из распылителя
• Освободите наружное крепление
• Снимите противотуманную фару с нижнего внутреннего крепления
• Поддержите верхнее шаровое гнездо, чтобы избежать повреждения корпуса зубчатой передачи!
• Полностью выверните винт вертикального регулятора
• Перережьте кусачками, смажьте и извлеките винт.

Установка:

• Поставьте винты вертикальный и горизонтальный регулировки в корпус фары
• Установите на шарики новые шаровые гнезда. Обратите внимание на направляющий штифт двух регулируемых креплений
• Нанесите универсальную смазку из распылителя
• Прижмите на свое место блок-фару: а) к нижнему шаровому шарниру b) к верхнему наружному креплению c) к верхнему внутреннему креплению ВНИМАНИЕ!

Примечание: Направляющий выступ на рамке

• Прижмите на свое место противотуманную фару: а) к нижним креплениям b) к верхнему креплению ВНИМАНИЕ!

Примечание: Проверьте положение направляющего штифта и канавки на шаровом гнезде.

• Соберите остальные компоненты в обратном порядке
• Проверьте функционирование фары и направление пучка света.
