Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S2 | 2001–2004 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2001–2004 |
| S40 (-04) | B4184S3 | 2001–2004 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4204S2 | 2001–2004 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| S40 (-04) | — | 1996–2000 |
| V40 (-04) | B4164S2 | 2001–2004 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2001–2004 |
| V40 (-04) | B4184S3 | 2001–2004 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4204S2 | 2001–2004 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | — | 1996–2000 |
Подготовительные операции
Снимите
- отрицательный провод аккумулятора
- нижнюю крышку приборной панели на стороне водителя
- кожухи вала рулевого колеса
- вакуумный бачок в автомобилях с системой поддержания выбранной скорости
- трос дроссельной заслонки от педали акселератора.

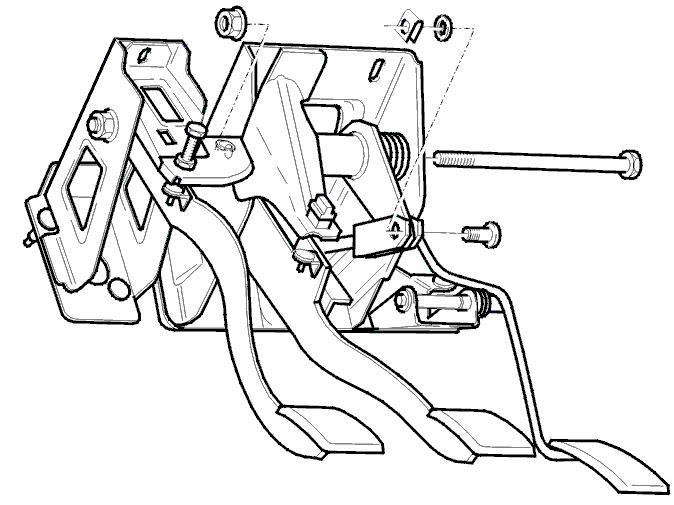

Снятие педали тормоза
Снимите
- гайку и кольцо с болта петли
- стопорную пружину, кольцо и штифт с опорной балки
- разъем выключателя фонаря стоп-сигнала.
Снятие креплений крышки педали
Снимите
- оба болта опоры рулевой оси
- две гайки сбоку опоры
- четыре гайки усилителя тормозов.
Стяните крышку педали с капота.
Снятие педали тормоза
Чтобы образовалось пространство
Выверните оба винта в нижней части вала рулевого колеса.Ослабьте верхние винты на 5 оборотов.Отведите вниз рулевую колонку.
Сдвиньте опору вниз как можно дальше. Поверните опору влево.
Снимите шпильку с опоры.
Снимите педаль тормоза. Поверните педаль тормоза и протяните ее над рулевой колонкой.
Замените и/или переставьте.
Замена и перестановка компонентов педали тормоза
Две втулки подшипника и распорную втулку: смажьте при помощи Volvo номер 1161241-3:
- резиновый элемент педали
- резиновый ограничитель
- опору системы поддержания выбранной скорости.
Установка педали тормоза
Установите
- педаль тормоза. Сдвиньте и поверните педаль тормоза над рулевой колонкой. Если необходимо, вдавите усилитель тормозов
- педаль в опоре, где будет установлен болт петли
- шпильку СНАРУЖИ
- установите шайбу и гайку
- блок педалей. Расположите усилитель тормозов над опорой педали тормоза. Затяните все винты и гайки пальцами. Затяните гайки и винты. Затяните до 25 Н·м. Убедитесь, что на блок педалей не оказывается давление.
Затяните болт петли. Затяните до 45 Н·м. Убедитесь, что педаль тормоза движется плавно.Установите штифт, кольцо и стопорную пружину на опорную балку.Зацепите пружину сзади педали тормоза.Установите разъем выключателя фонаря стоп-сигнала (торможения).Установите трос дроссельной заслонки на педаль акселератора.
Установка компонентов
Расположите рулевую колонку. Установите нижние винты рулевой колонки. Затяните нижние винты. Затяните до 25 Н·м.
Установите
- вакуумный бачок в автомобилях с системой поддержания выбранной скорости. Затяните до 10 Н·м
- обе крышки рулевой колонки
- отрицательный провод аккумулятора.
Проверка выключателя фонаря стоп-сигнала
Убедитесь, что фонарь стоп-сигнала загорается, когда педаль тормоза нажимается приблизительно на 5 мм.
Если необходимо, отрегулируйте выключатель фонаря стоп-сигнала. См.Выключатель фонаря стоп-сигнала, регулировка.
Установите нижнюю крышку приборной панели.
