Печатная плата, узел переключателя передач / верхняя панель, замена (B5204T3, B5204T5, B5234T7)

Снятие ручки переключателя передач

Снимите ручку переключателя передач. См.Ручка переключателя передач, замена.

Снятие центральной консоли

Снимите центральную консоль. См.Центральная консоль, замена.

Снятие верхней панели с узла переключателя передач

Снимите:

• проводку с зажимов на узле переключателя передач
• разъемы с узла переключателя передач. Разъедините разъемы
• верхнюю панель с кожухом с узла переключателя передач.

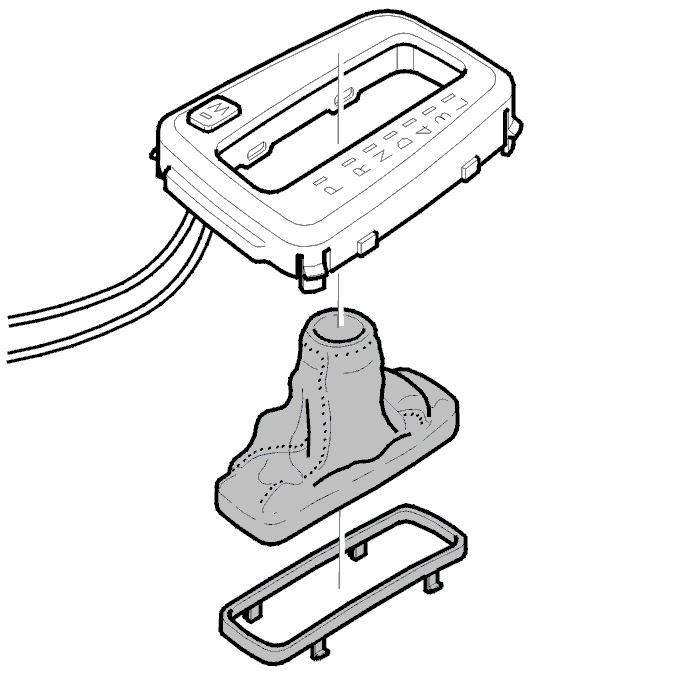

Снятие кожуха переключателя передач с верхней панели

Снимите держатель кожуха с верхней панели.Замените верхнюю панель и печатную плату.Переставьте кожух на новую верхнюю панель.

Установка кожуха переключателя передач на верхней панели

Установите кожух на верхней панели.

Установка верхней панели на узле переключателя передач

Установите верхнюю панель и кожух на узел переключателя передач.Подсоедините разъемы к переключателям узла переключателя передач.

Установка ручки переключателя передач

Установите ручку переключателя передач. См.Ручка переключателя передач, замена.

Установка центральной консоли

Установите центральную консоль. См.Центральная консоль, замена.
