Панели (узел панели двери), замена

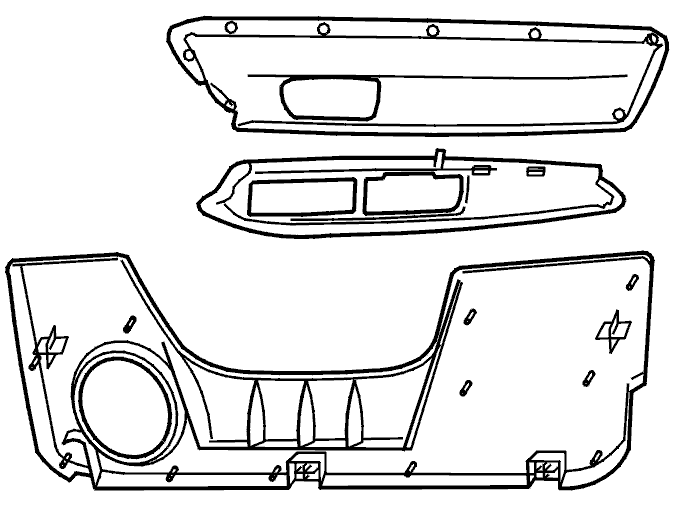

Верхняя панель двери и нижний боковой карман могут заменяться отдельно от узла панели двери.

Примечание: Деревянный молдинг крепится к панели винтами.

Снимите:

С помощью стамески срубите головку пластмассовой заклепки.Снимите панель/боковой карман.

Новые верхняя панель/боковой карман

Установите новую верхнюю панель/новый боковой карманНапрессуйте на пластмассовые штифты зубчатые шайбы (см. рисунок).Поставьте держатели945717-Х (диаметр 6 мм) для толстых штифтов и945780-Х (диаметр 5 мм) для тонких штифтов.

Срежьте лишнюю часть штифтов.

Верхняя панель/боковой карман, используемые повторно

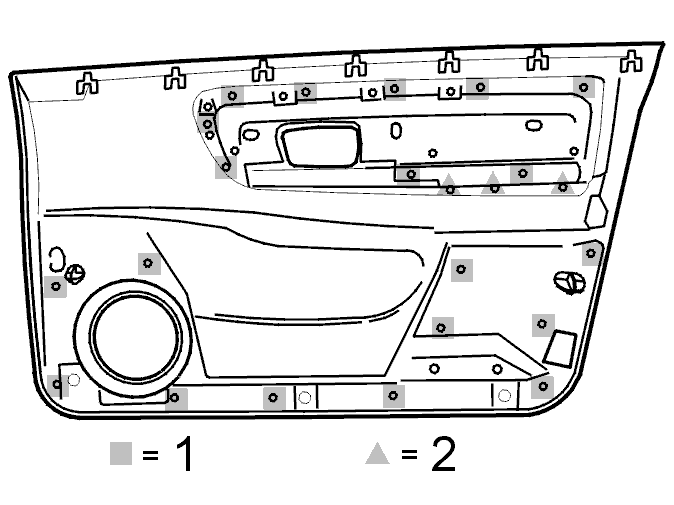

Приверните панель на свое место.Винт:969464-7 (3,5 X 9,5)Используйте только такой винт с одной или двумя шайбами.Шайбы:955891-7 (4,3 X 8 X 0,8) (для тонких штифтов) и960137-8 (4,3 X 14 X 1,0) (для толстых штифтов).(1) Квадратами обозначены двойные шайбы (см. рисунок ниже).Они предотвращают сквозное прохождение винтов через панель.Поставьте на винт малую шайбу, а затем большую шайбу.(2) Треугольниками обозначены одинарные шайбы (см. рисунок ниже).На эти винты устанавливается только одна большая шайба.
