Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2004–2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Выключите зажигание.Выньте ключ.
Внимание: Ключ следует вынуть, чтобы убедиться в том, что зажигание не будет включено по ошибке.
Примечание: После вынимания ключа подождите 1 минуту, прежде чем начинать работу.

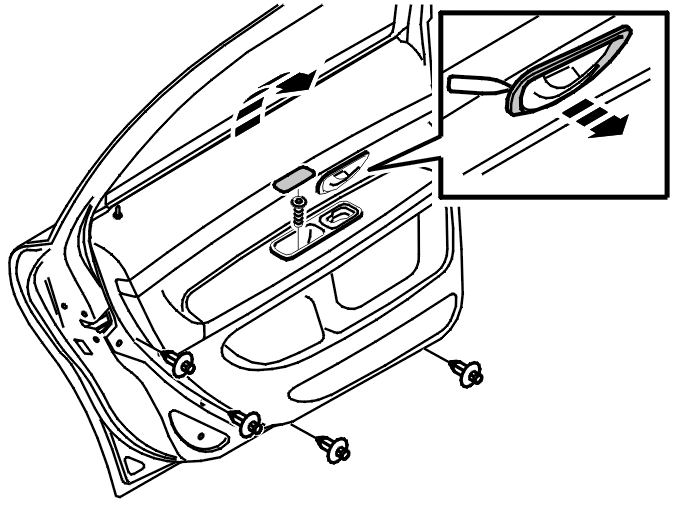

Снятие панели с задней боковой двери
Снимите:
- окантовку внутренней ручки открывания двери
- крышку во внутренней ручке двери
- винт возле внутренней ручки двери
- 4 нажимных зажима.
Осторожно потяните нижнюю часть панели, чтобы освободить ее.Снимите панель на верхнем крае.Отсоедините разъемы.
Примечание: Узел дверной панели не поставляется как запасная деталь. Компоненты необходимо либо переставить со старой панели двери, либо заказать как отдельные компоненты.
Перестановка компонентов панели задней боковой двери
Примечание: В заменяющей детали панели задней двери нет отверстия для громкоговорителя. Для моделей, оборудованных громкоговорителями, вырежьте отверстие на обратной стороне панели.
Переставьте:
- блок клавиатуры, закрепленный защелкивающимися зажимами на задней стороне панели
- отделочную накладку, расположенную на задней стороне панели
- окантовку ручки, закрепленную защелкивающимися зажимами
- крышку ручки закрывания, закрепленную защелкивающимися зажимами
- втулку кнопки запирания, запрессованную с задней стороны панели
- фонарь освещения салона, закрепленный защелкивающимися зажимами.
Установка панели в задней боковой двери
Установите разъемы.Подвесьте панель на верхнем крае.Выровняйте панель по арке двери. Прижмите передний край.И наконец, выровняйте кнопку запирания и прижмите панель.
Примечание: Убедитесь, что отверстия для винтов на внутренней ручке двери совпадают с отверстиями в панели двери.
Это облегчает прикрепление панели к двери, потому что в переднем крае заднего края панели имеется съемный зажим.
Вдавите панель на место, прижав к двери.
Установите:
- 4 нажимных зажима
- винт возле внутренней ручки двери. Затяните
- крышку во внутренней ручке двери
- окантовку внутренней ручки открывания двери.
