Панель крыши, замена (2001, 2002)

Панель крыши, замена

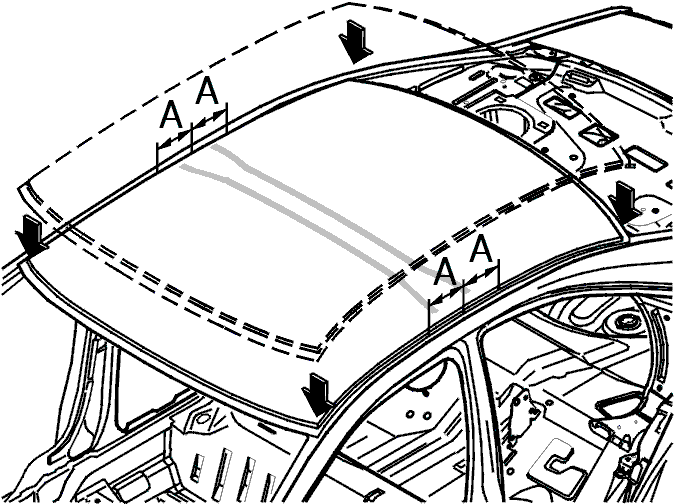

Выровняйте новую панель крыши.Проверьте расстояние между балками крыши. См. Арка крыши, замена.Без люка в крыше:Пометьте карандашом арку крыши.Снимите панель крыши.Зашлифуйте те места, на которые будет наноситься клей.

Просверлите три отверстия диаметром 6 мм в панели крыши на каждой стороне.Просверлите первые отверстия в центре стоек В.Просверлите второе отверстие в 150 мм перед центром стойки В (Размер А).Просверлите третье отверстие в 150 мм позади центра стойки В (Размер А).

Нанесите клей на края крыши.Нанесите клей обильно, так чтобы при установке крыши он выдавливался наружу.

Примечание: Не наносите клей в радиусе 30 мм от отверстия, предназначенного для сварки электрозаклепками.

(Размер В = 30 мм.)

Люк в крыше отсутствует:Нанесите первичную грунтовку на арку крыши.Нанесите на арку крыши полиуретановый клей.Размер А = 100 мм.Размер В = 100 мм.Размер С = 15 мм.

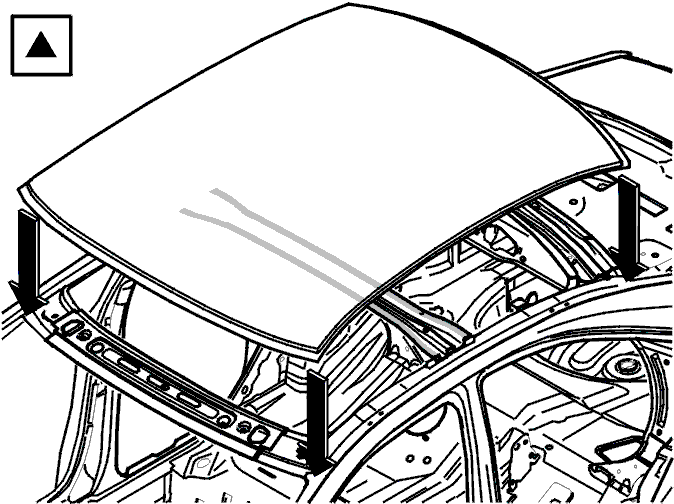

Выровняйте крышу.

Приварите точечной сваркой передние и задние края.Приварите электрозаклепки в трех отверстиях на стойке B.Вытрите излишки клея.При необходимости: используйте сварочные зажимы на краях крыши.

Если в автомобиле есть люк в крыше:Приварите раму люка в крыше к балке крыши.(3 роликовых сварных шва на каждой стороне)

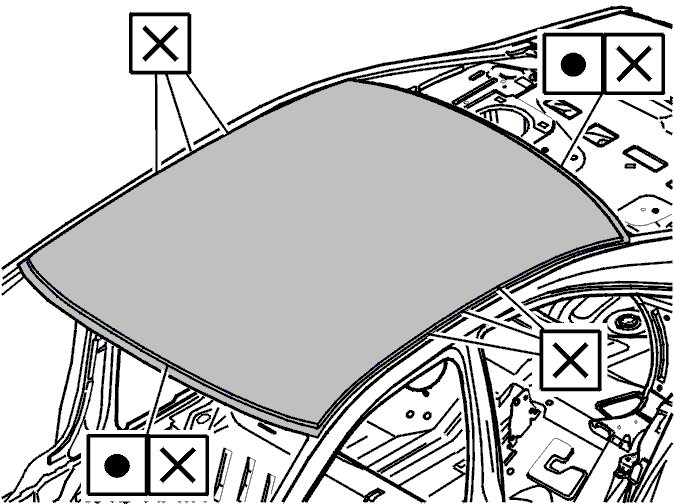

Сошлифуйте точечные сварные швы на переднем и заднем ветровых стеклах.Сошлифуйте шов лазерной сварки по сторонам.Если в автомобиле есть люк в крыше:Сошлифуйте сварные швы (три на каждой стороне), которые удерживают раму люка в крыше на внутренней балке крыши.В автомобилях без люка в крыше:Снимите арку крыши с крыши при помощи шпателя или рояльной проволоки.

Внимание: Не нагревайте: существует опасность выделения опасных газов.

Снимите панель крыши.Осторожно приподнимите при помощи рычага так, чтобы не повредить балку крыши.Очистите арку крыши. Замените, если необходимо.Зашлифуйте все сопрягаемые поверхности до голого металла.

Нанесите сварочную грунтовку на элементы конструкции переднего и заднего ветрового стекла.
