Панель крыши (1993, 1994)

Снятие панели крыши

Высверлите точечные сварные швы на переднем и заднем ветровых стеклах.Сошлифуйте шов лазерной сварки по сторонам.

Если в автомобиле есть люк в крыше:

• Сошлифуйте сварные швы (пять на каждой стороне, смотрите иллюстрацию), которые удерживают раму люка в крыше во внутренней балке крыши.

Снимите арки крыши с крыши при помощи шпателя или рояльной проволоки.Отожмите пластину крыши.Зашлифуйте все сопрягаемые поверхности до голого металла.Очистите арку крыши.Проверьте расстояние между балками крыши. См. Элементы конструкции крыши.Выровняйте новую панель крыши.Пометьте карандашом арки крыши.Снимите панель крыши.Нанесите эмалевую грунтовку на арки крыши и пластину крыши в тех отмеченных местах, где будет нанесен полиуретановый клей.

Установка панели крыши

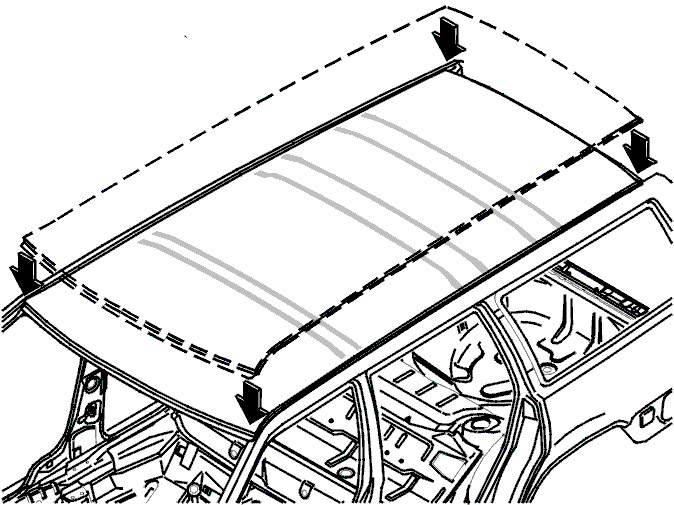

Нанесите сварочную грунтовку на переднюю и заднюю арки крыши.Нанесите сварочную грунтовку на поверхность (60 мм), где будет сварочный шов.Нанесите большое количество клея (номер 1161524) на балку крыши так, чтобы клей выдавливался сбоку при установке крыши.Установите панель крыши.Закрепите при помощи сварочных щипцов.

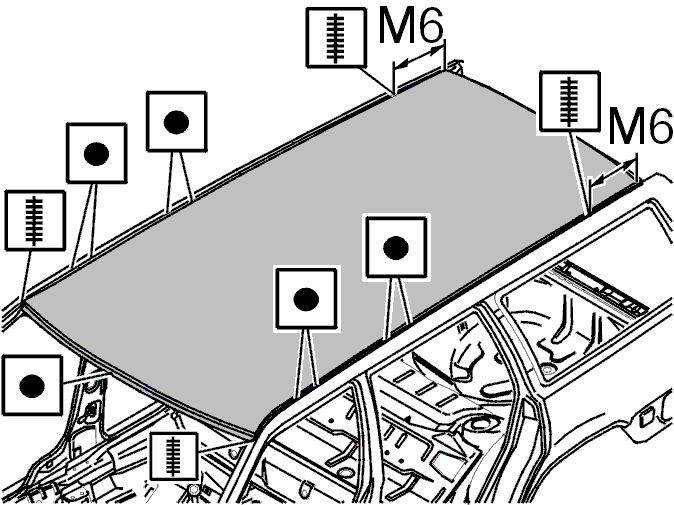

Приварите крышу точечным сварным швом на место на передние и задние элементы конструкции крыши. Также приварите в четырех точках, распределенных вдоль балки крыши, сквозь клей.Приварите панель крыши сварочным швом на углах. Также нанесите 15 мм сварочный шов на балку крыши (M6) в 200 мм от задней кромки.

Если в автомобиле есть люк в крыше:

• Также приварите узел люка в крыше в пяти местах на каждой стороне.

Нанесите 15 мм сварочный шов на балку крыши (M6) в 200 мм от задней кромки.При необходимости: используйте сварочные зажимы на краях крыши.Вытрите излишки клея.

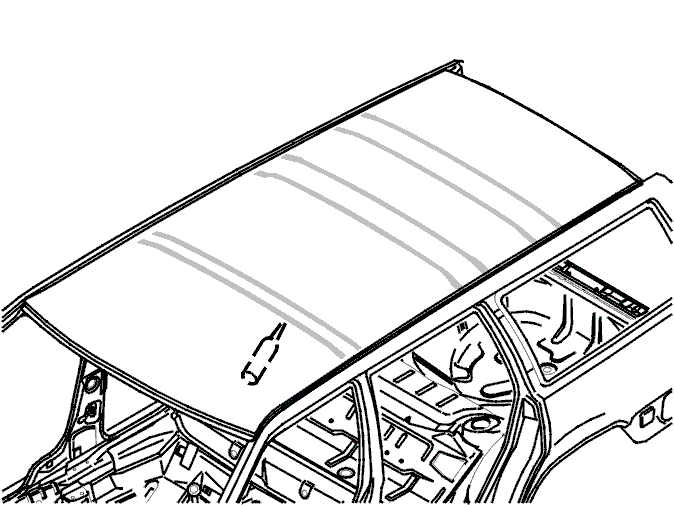

Нанесите полиуретановый клей между пластиной крыши и балкой крыши.

А, В = 100 мм.C = 15 мм.Это может быть выполнено после покраски, когда напряжение в панели исчезло.
