Панель крыши (1991, 1992)

Для установки панели крыши может применяться либо сварка/пайка, либо склеивание/сварка.

Склеивание крыши применяется во избежание деформации при сварке.

Склеивание осуществляется у водосточного желоба и всех четырех стоек.

Фланцы окон следует приварить.

Для склеивания можно использовать только фирменный двухкомпонентный клей Volvo.

Упаковка клея устроена так, чтобы избежать его контакта с кожей.

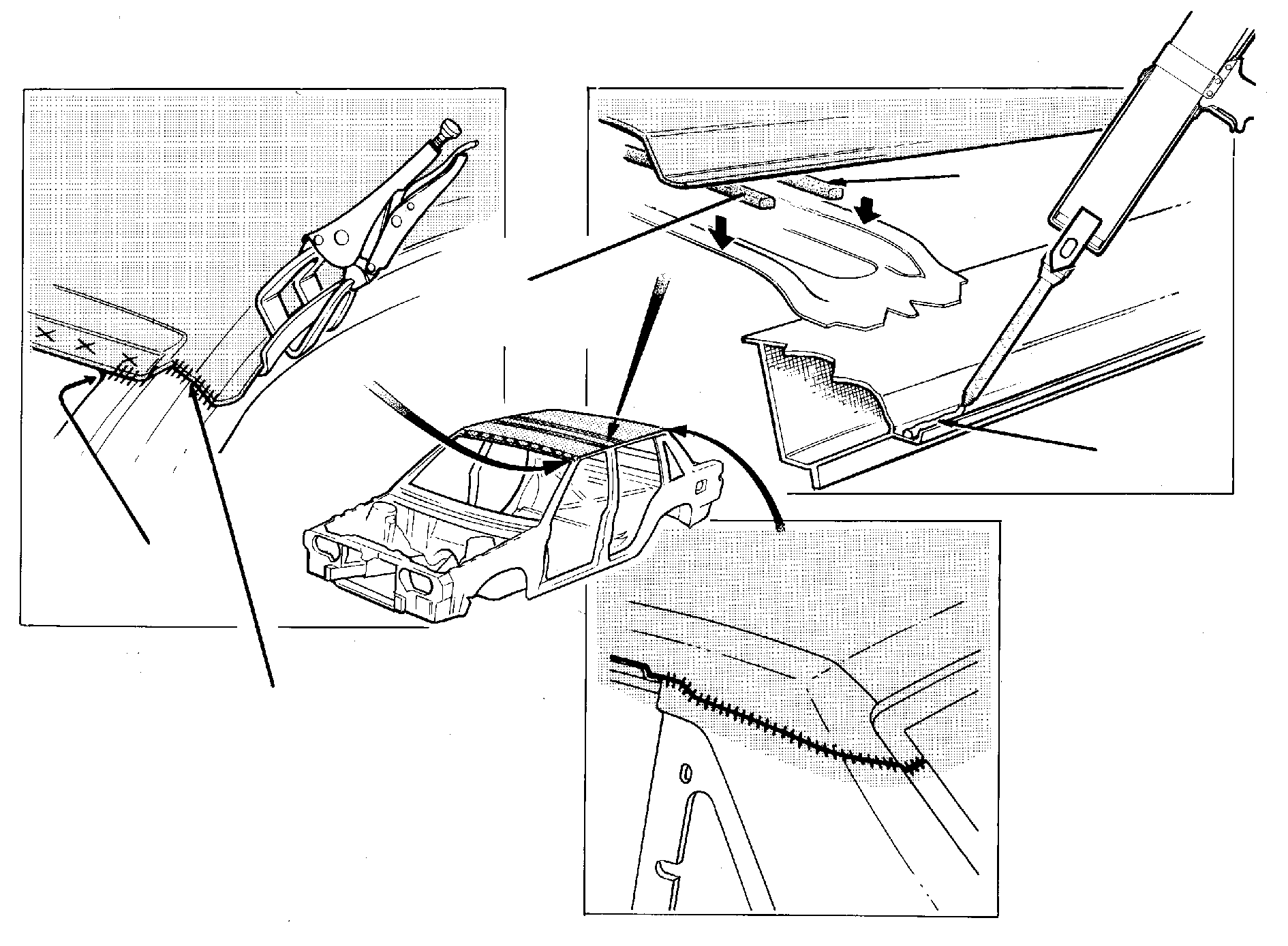

Панель крыши в сборе, замена

Сошлифуйте старые фланцы крыши.

Тщательно обезжирьте поверхность.

Примечание: В местах склеивания новая панель крыши должна быть зачищена до обнаженного металла (сошлифуйте грунтовку).

Клей наносится только на обнаженный металл панели.

Убедитесь в том, что у стоек крыша расположена достаточно низко, чтобы после затвердевания клея можно было добавить шпатлевку.

Клей наносится валиком шириной около 5 мм.

Установите крышу.

Зафиксируйте панель крыши сварочными зажимами пока будет происходить затвердевание клея.

Поставьте около 15 двойных сварочных зажимов с каждой стороны.

Приварите рамы окон.

Используйте контактную точечную сварку или метод MAG.

Если автомобиль побывал в аварии: Проверьте размеры стоек.

Примечание: Удалите все излишки клея после его затвердевания.

Нагревая воздухом из пистолета, соскоблите клей отверткой.

900, 4-дверная модель

900, 5-дверная модель

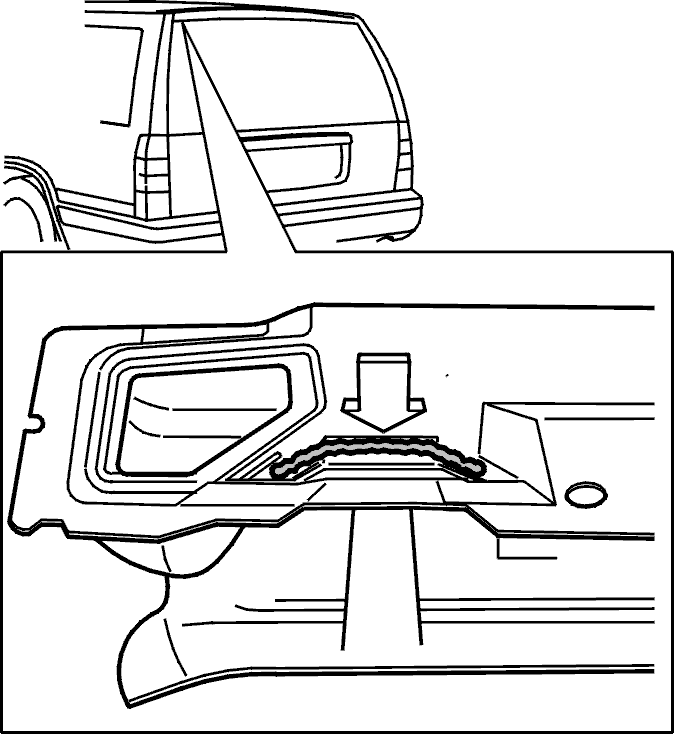

Процедура приклеивания панели крыши на 5-дверных моделях аналогична применяемой на 4-дверных моделях (см. замена).Процедура приклеивания панели на 5-дверных моделях также включает операцию приклеивания с каждой стороны усилителя над креплением петель двери багажного отделения.(См. иллюстрацию.)Валик клея должен иметь диаметр: 15 мм.Валик клея должен иметь длину: 80 мм.

Проверьте кривизну панели крыши

(Это особенно важно для автомобилей с люком в крыше.)Изготовьте из дерева контрольный шаблон размером 20x50x1300 мм.Приварите металлические пластины треугольной формы к двум шурупамВверните шурупы в шаблон (см. рисунок).Расстояние между центрами шурупов должно быть 1278 мм.Допустимый зазор посередине шаблона 0 - 4 мм.Размер у концов шаблона должен составлять:77 мм = 4-дверные модели.90 мм = 5-дверные модели.

Двухкомпонентный клей в одной упаковке

Новый клей для кузова поставляется в цилиндрической упаковке специальной конструкции емкостью 120 мл.

Клей представляет собой двухкомпонентный эпоксидный полимер, два компонента которого (основа и отвердитель) находятся в отдельных отсеках емкости.

Примечание: Клей вреден для здоровья! Выполняйте инструкции, приведенные на упаковке.

Автоматическое смешивание

Два выдавливаемых компонента клея соединяются в смесительной трубке.

Здесь они смешиваются.

Смесительные трубки являются расходными.

Смесительные трубки одноразового использования поставляются комплектами по 10 шт.

Клей наносится с помощью пневматического пистолета

Выдавливание клея из цилиндрической емкости осуществляется посредством поршня на ее дне.

Нагрев ускоряет затвердевание клея.
