Панель для лыж

Иллюстрации A и B

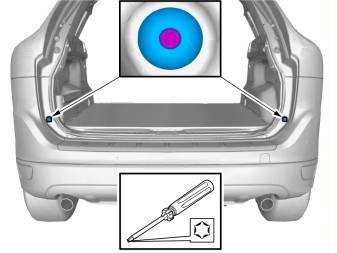

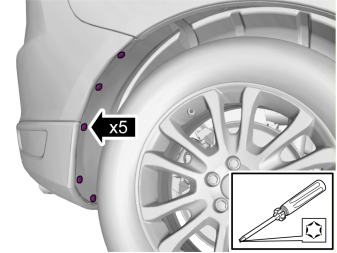

• Освободите винты.

• Выполните момент на другой стороне.

Иллюстрации A и B

Примечание: Этот момент легче выполнять вдвоем.

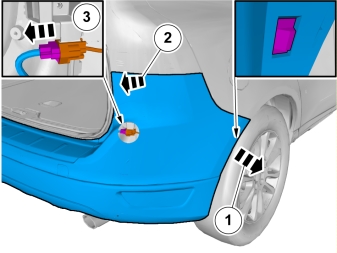

• Разместите кожух бампера на соответствующую опору.

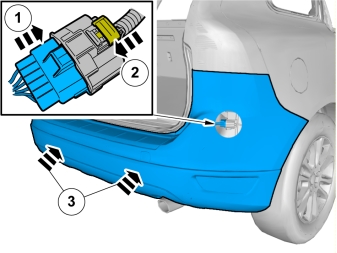

Касается автомобилей с системой помощи при парковке

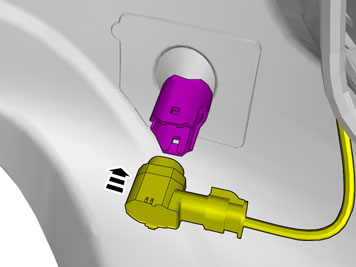

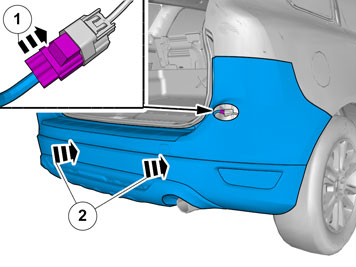

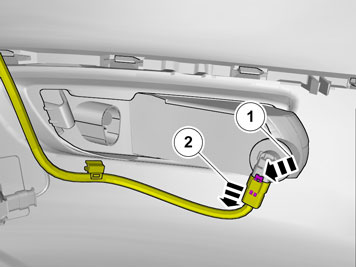

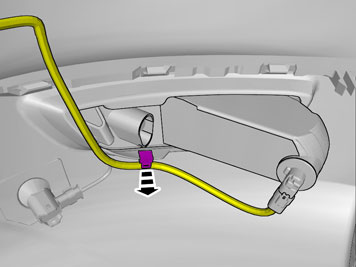

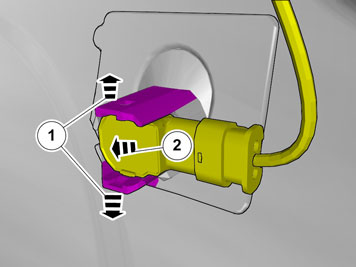

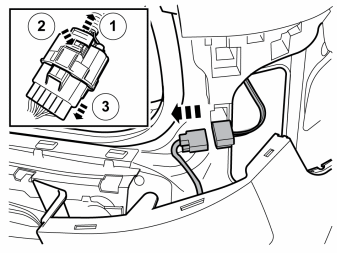

• Освободите защелку контактного разъема.

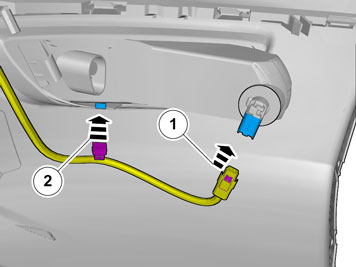

• Отсоедините контактный разъем/контактные разъемы.
• Расположите бампер так, чтобы он не повредился.

Относится ко всем моделям

Рисунки А, В и С

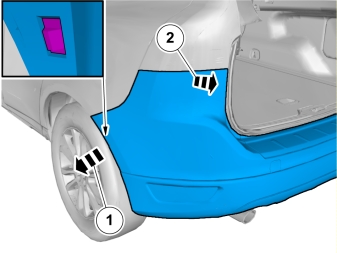

• Выполните шаги момента на другой стороне.

Касается автомобилей с системой помощи при парковке

Иллюстрации A и B

• Выполните шаги момента на другой стороне.

Иллюстрации A и B

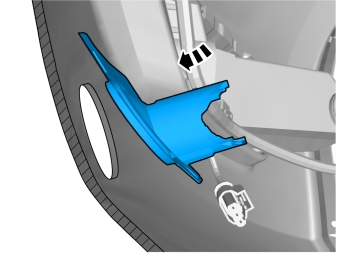

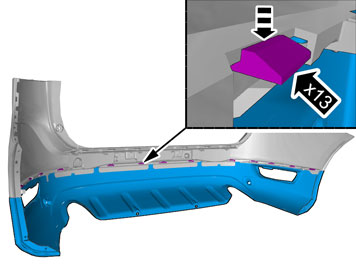

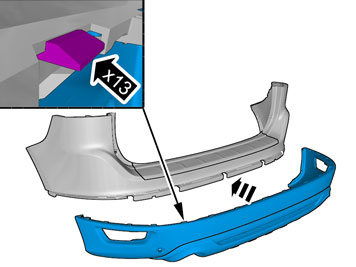

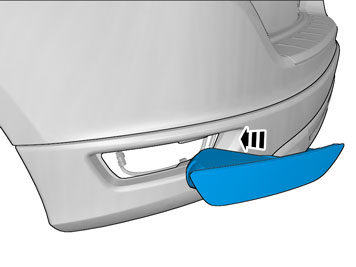

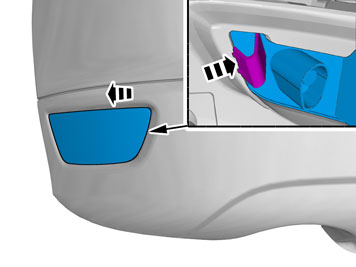

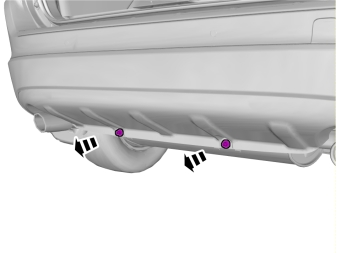

• Освободите крючки.

Касается автомобилей с буксирным крюком

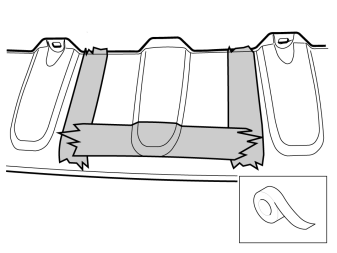

• Приклейте пленку на трелевочный щит снаружи напротив того места, где будет делаться вырез, чтобы не допустить повреждения лакокрасочного покрытия пилой.

Касается автомобилей с разъемным буксирным крюком

Касается автомобилей с разъемным буксирным крюком

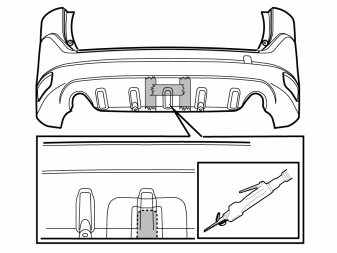

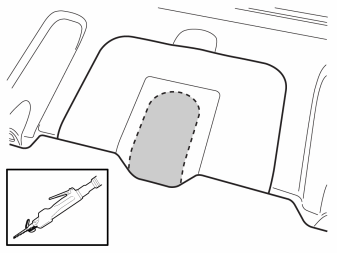

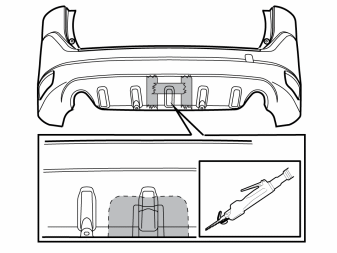

• Вырежьте пилой в соответствии с маркировкой. Заштрихованную поверхность необходимо удалить.
• Удалите пленку.
• Сгладьте опиленные кромки мелкозубчатым напильником.

Примечание: Не повредите поверхность трелевочного щита. Вырезайте так, чтобы отбортованная кромка оставалась внутри. Отбортованная кромка служит маркировкой выреза.

Касается автомобилей с фиксированным буксирным крюком

Касается автомобилей с фиксированным буксирным крюком

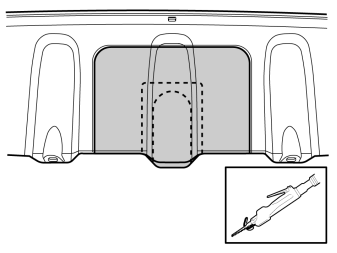

• Вырежьте пилой в соответствии с маркировкой. Заштрихованную поверхность необходимо удалить.
• Удалите пленку.
• Сгладьте опиленные кромки мелкозубчатым напильником.

Примечание: Не повредите поверхность трелевочного щита. Вырезайте так, чтобы отбортованная кромка оставалась внутри. Отбортованная кромка служит маркировкой выреза.

Касается автомобилей с буксирным крюком Hitch

• Отмерьте и обозначьте вырез для проводки буксирного крюка.

Касается автомобилей с буксирным крюком Hitch

• Вырежьте пилой в соответствии с маркировкой. Заштрихованную поверхность необходимо удалить.
• Удалите пленку.
• Сгладьте опиленные кромки мелкозубчатым напильником.

Примечание: Не повредите поверхность трелевочного щита. Вырезайте так, чтобы отбортованная кромка оставалась внутри. Отбортованная кромка служит маркировкой выреза.

Относится ко всем моделям

Касается автомобилей с системой помощи при парковке

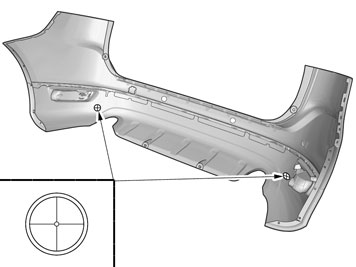

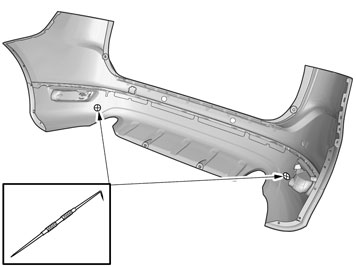

• Найдите две отметки в нижней части кожуха.

• Отметьте центр с помощью иглы для рисок.

• Продолжите вертикальную линию отметки с помощью иглы для рисок. Она будет использоваться в качестве эталонной линии для пробойника отверстий.

Иллюстрации A и B

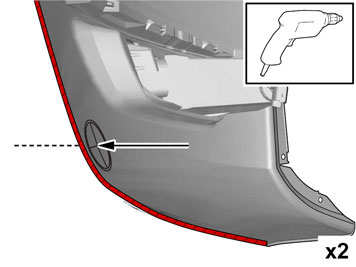

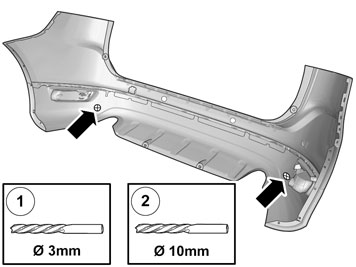

1. Ø 3 мм (7/64")
2. Ø 10 мм (25/64")

Осторожно: Просверлите горизонтально через кожух бампера.

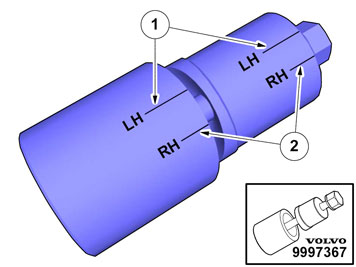

• Используйте: 9997367 Инструмент для проделывания отверстий
• Убедитесь при проделывании отверстия, что маркировки 1 и 2 находятся напротив друг друга.

Осторожно: Поместите опорную втулку инструмента для проделывания отверстий внутрь, а режущую часть снаружи кожуха бампера.

Касается левой стороны

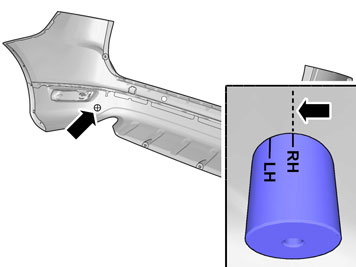

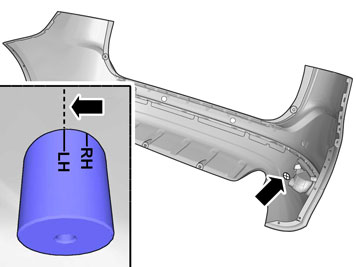

• Убедитесь в том, что отметка на инструменте для проделывания отверстий (LH) и отметка, сделанная на кожухе бампера, находятся напротив друг друга.

Примечание: Убедитесь в том, что опорная втулка не вращается, когда винт затягивается.

Касается правой стороны

• Убедитесь в том, что отметка на инструменте для проделывания отверстий (LH) и отметка, сделанная на кожухе бампера, находятся напротив друг друга.

Примечание: Убедитесь в том, что опорная втулка не вращается, когда винт затягивается.

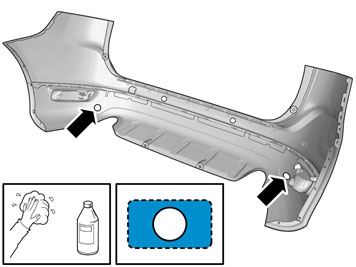

• Очистите с помощью изопропанола.

• Очистите с помощью изопропанола.

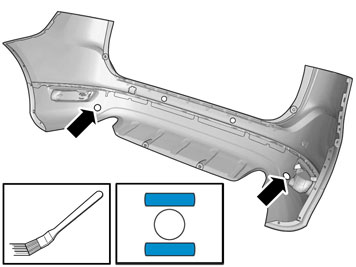

• Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут.
• Используйте: 8637076 Активатор.

• Нанесите тонкий и ровный слой активатора. Дайте просохнуть минимум 10 минут.
• Используйте: 8637076 Активатор.

• Установите два куска ленты.
• Используйте: 8637076 Активатор.

• Нанесите тонкий и ровный слой клея. Клей должен быть над уровнем ленты.

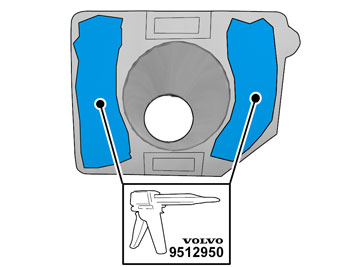

• Используйте: 9512950 Клеевой пистолет, 1161730Смесительная трубка и 9511027 Клей.

Осторожно: Клей не должен попасть на ленту.

• Повторите шаги метода на другом держателе.

Касается автомобилей с системой помощи при парковке

• Установите на место снятые детали в обратном порядке

Касается автомобилей без системы помощи при парковке

• Установите на место снятые детали в обратном порядке
