Пакет внешнего оформления, нижний спойлер и система выпуска отработавших газов

Относится ко всем моделям

Иллюстрация A

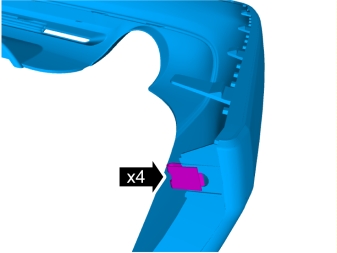

• Снимите четыре винта с обеих сторон.

Иллюстрация B

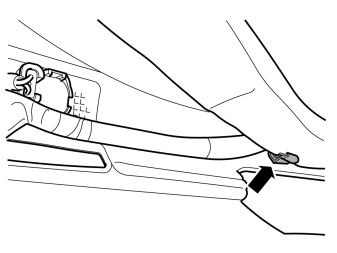

• Отогните подкрыльник. Снимите винт у верхнего края кожуха с обеих сторон.

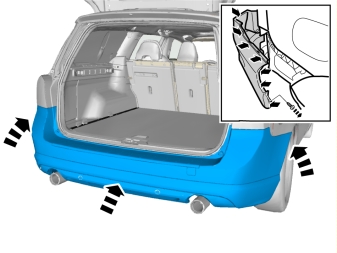

• Осторожно потяните и освободите торцевые части кожуха бампера от кузова с обеих сторон. Они устанавливаются с крепежными крюками в верхней стороне торцевых частей и в нижнем крае задних фонарей.
• Потяните и освободите кожух бампера с кузова - он установлен в семи направляющих в верхнем крае продольной стороны. Если автомобиль оснащен системой помощи при парковке сзади, освободите контактный разъем с ее правой стороны.

Примечание: Во избежание повреждений на кожухе бампера рекомендуется в этот момент воспользоваться помощью коллеги.

• Разместите кожух бампера на соответствующую опору.

Относится к автомобилям с системой облегчения парковки

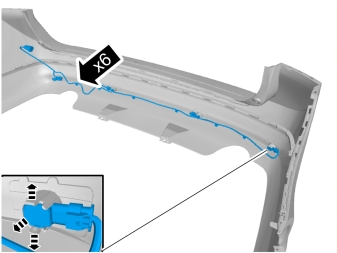

• Осторожно отогните вверх крепежные крюки на держателях датчиков и осторожно потяните и освободите датчики.

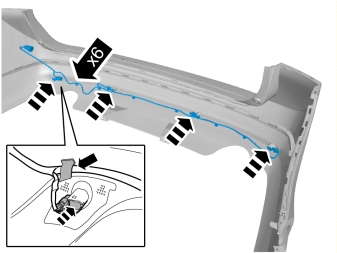

• Освободите зажимы на жгуте проводки из положений в нижней части кожуха бампера и отложите в сторону жгут проводки с датчиками. Он будет использоваться снова.
• Снимите датчики со жгута проводки - они больше использоваться не будут. Новые датчики имеются в комплекте.

Относится ко всем моделям

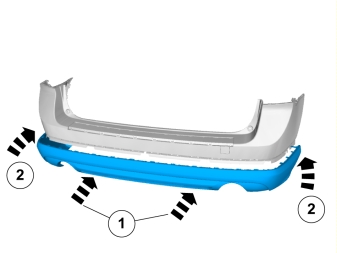

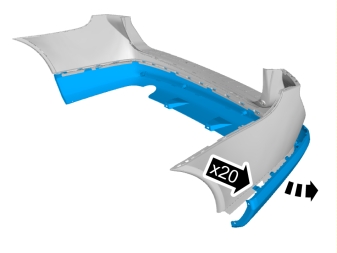

• Снимите нижнюю часть кожуха бампера, осторожно отогнув ее от верхней части по периметру, начав у одной стороны. Она установлена с семью крепежными крюками по периметру. Нижняя часть больше использоваться не будет. Новая нижняя часть имеется в комплекте.

• Возьмите новую нижнюю часть из комплекта.
• Возьмите четыре пружинных гайки из комплекта и прижмите в торцы нижней части.

Касается автомобилей с буксирным крюком

Рис. А - Съемный буксирный крюк

Рис. В - Фиксированный буксирный крюк

Рис. С - Буксирный крюк Hitch

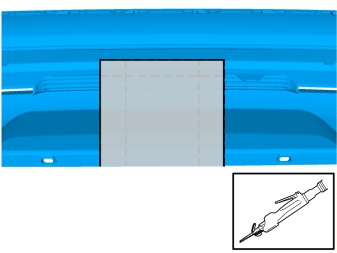

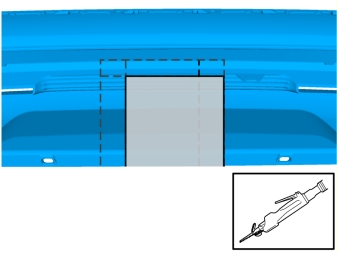

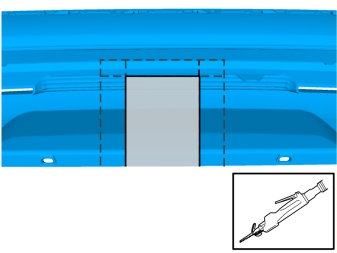

• Выпилите новую нижнюю часть согласно соответствующей маркировке. Оставшаяся поверхность не нужна.
• Нанесите ленту на внешнюю сторону, чтобы башмак пилы не повредил лак.

Примечание: Не повредите окрашенную поверхность кожуха бампера.
- Сгладьте опиленные кромки мелкозубчатым напильником.

Относится ко всем моделям

• Осторожно прижмите новую нижнюю часть из комплекта в верхней части.

Относится к автомобилям с системой облегчения парковки

• Возьмите новые датчики из комплекта и прижмите в имеющиеся держатели.

Примечание: Большой серый контактный разъем должен выйти на правую сторону кожуха бампера.
- Подсоедините старый жгут проводки к датчикам и прижмите его зажимами в держатели.

Примечание: Два новых зажима у наружных датчиков.
- Два средних зажима фиксируются в нижнем крае на противоударной балке, когда кожух бампера устанавливается на место.

Касается автомобилей с 4-цил. двигателем и 5-цил. дизельным двигателем с простым или двойным глушителем и FWD.

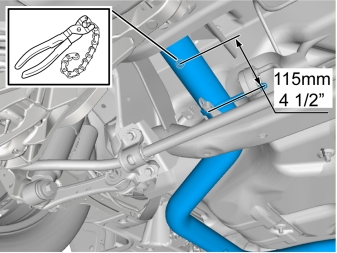

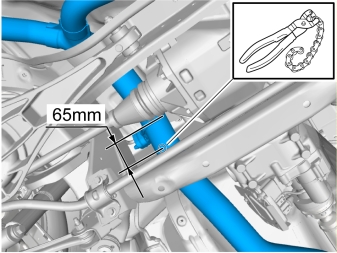

• Загиб на нижней стороне выхлопной трубы показывает, где должно быть место отрезания.
• Отрежьте трубу.

Касается автомобилей с 4-цил. двигателем и 5-цил. дизельным двигателем и FWD с простым глушителем

• Освободите резиновую подвеску от крепления на глушителе.
• Снимите глушитель и отложите его в сторону. Он больше использоваться не будет.

• При необходимости снимите заусенцы с конца трубы.

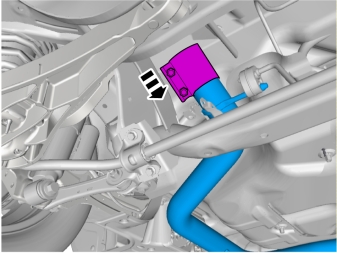

• Возьмите большой зажим из комплекта системы выпуска отработавших газов и установите выхлопную трубу, чтобы гайки были обращены вниз.

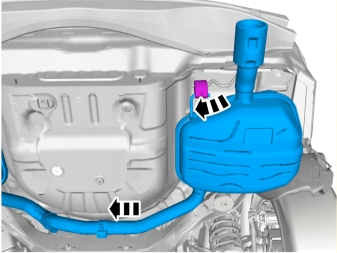

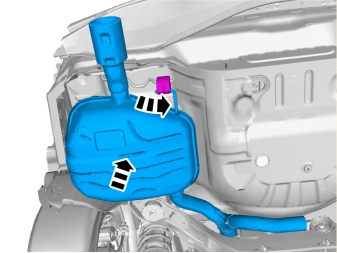

• Возьмите соответствующую систему выпуска отработавших газов и установите ее.
• Прижмите резиновую подвеску в новый глушитель.

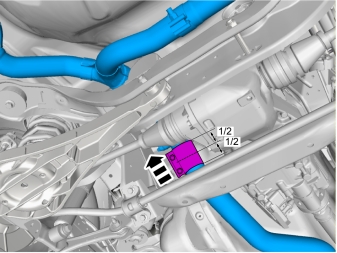

• Потяните зажим вверх, чтобы он охватил оба конца трубы и находился посредине места стыка. Пока не затягивайте сильно.
• Расположите зажим так, чтобы он был доступен для затягивания с моментом и не мог перетираться о прилегающие детали при движении на системе выпуска отработавших газов.

Касается автомобилей с 5-цил. дизельным двигателем с двойным глушителем и FWD

Примечание: Воспользуйтесь помощью коллеги, чтобы опустить глушители.

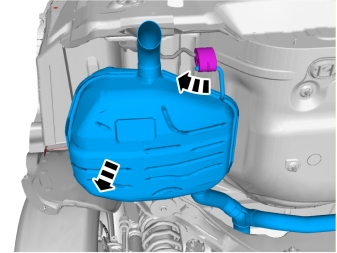

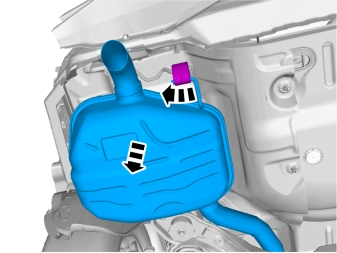

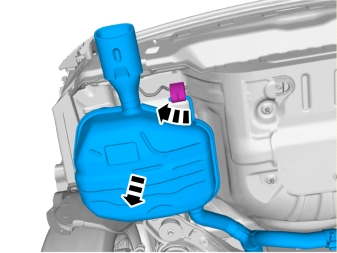

• Освободите резиновые подвески от креплений на глушителях.
• Снимите глушители и отложите их в сторону. Они больше использоваться не будут.

• При необходимости снимите заусенцы с конца трубы.

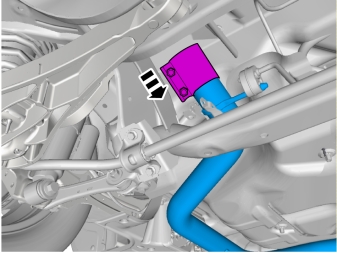

• Возьмите большой зажим из комплекта системы выпуска отработавших газов и установите выхлопную трубу, чтобы гайки были обращены вниз.

• Возьмите соответствующую левую систему выпуска отработавших газов и установите ее.
• Прижмите резиновую подвеску в новый глушитель.

• Возьмите соответствующую правую систему выпуска отработавших газов из комплекта.
• Поместите зажим на новую выхлопную трубу и введите трубу на ранее установленную систему выпуска отработавших газов.
• Прижмите резиновую подвеску в новый глушитель.
• Пока не затягивайте сильно.

• Потяните зажим вверх, чтобы он охватил оба конца трубы и находился посредине места стыка. Пока не затягивайте сильно.
• Расположите зажим так, чтобы он был доступен для затягивания с моментом и не мог перетираться о прилегающие детали при движении на системе выпуска отработавших газов.

Касается автомобилей с 5-цил. бензиновым двигателем, FWD и турбо, а также 6-цил. двигателем FWD без турбо с двойным глушителем.

• Загиб на нижней стороне трубы показывает, где должно быть место отрезания.
• Отрежьте трубу.

Примечание: Воспользуйтесь помощью коллеги, чтобы опустить глушители.

• Освободите резиновые подвески от креплений на глушителях.
• Снимите глушители и отложите их в сторону. Они больше использоваться не будут.

• При необходимости снимите заусенцы с конца трубы.
• Возьмите большой ленточный зажим из комплекта системы выпуска отработавших газов и установите выхлопную трубу, чтобы гайки были обращены вниз.

• Возьмите соответствующую левую систему выпуска отработавших газов и установите ее.
• Прижмите резиновую подвеску в новый глушитель.

• Возьмите соответствующую правую систему выпуска отработавших газов из комплекта.
• Поместите зажим на новую выхлопную трубу и введите трубу в трубу на ранее установленную систему выпуска отработавших газов.
• Прижмите резиновую подвеску в новый глушитель.
• Пока не затягивайте зажим сильно.

• Потяните зажим вверх, чтобы он охватил оба конца трубы и находился посредине места стыка. Пока не затягивайте сильно.
• Расположите зажим так, чтобы он был доступен для затягивания с моментом и не мог перетираться о прилегающие детали при движении на системе выпуска отработавших газов.

Касается автомобилей с 5-цил. дизельным двигателем и AWD, а также автомобилей с 6-цил. двигателем и AWD, с турбо и без турбо, с простым или двойным глушителем

• Загиб на нижней стороне трубы показывает, где должно быть место отрезания.
• Отрежьте трубу.

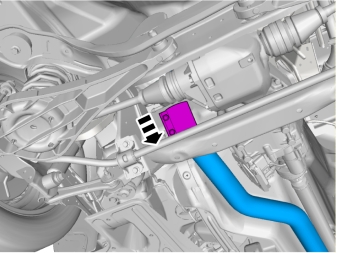

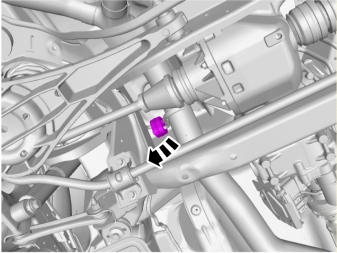

• Отцепите резиновую подвеску от выхлопной трубы.

Касается автомобилей с 6-цил. двигателем и 5-цил. дизельным двигателем с двойным глушителем

Примечание: Воспользуйтесь помощью коллеги, чтобы опустить глушители.

• Освободите резиновые подвески от креплений на глушителях.
• Снимите глушители и отложите их в сторону. Они больше использоваться не будут.

• При необходимости снимите заусенцы с конца трубы.
• Возьмите большой зажим из комплекта системы выпуска отработавших газов и установите выхлопную трубу, чтобы гайки были обращены вниз.

• Возьмите соответствующую левую систему выпуска отработавших газов и установите ее.
• Прижмите резиновую подвеску в новый глушитель.

• Возьмите соответствующую правую систему выпуска отработавших газов из комплекта.
• Поместите зажим на новую выхлопную трубу и введите трубу на ранее установленную систему выпуска отработавших газов.
• Прижмите резиновую подвеску в новый глушитель.
• Пока не затягивайте зажим сильно.

Касается автомобилей с 5-цил. дизельным двигателем и простым глушителем

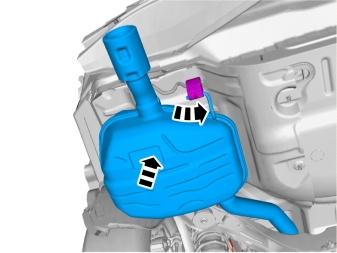

• Освободите резиновую подвеску от крепления на глушителе.
• Снимите глушитель и уберите его в сторону. Он больше использоваться не будет.

• При необходимости снимите заусенцы с конца трубы.
• Возьмите большой зажим из комплекта системы выпуска отработавших газов и установите выхлопную трубу, чтобы гайки были обращены вниз.

• Возьмите соответствующую систему выпуска отработавших газов и установите ее.
• Прижмите резиновую подвеску в новый глушитель.

Относится ко всем моделям

• Потяните зажим вверх, чтобы он охватил оба конца трубы и находился посредине места стыка. Пока не затягивайте сильно.
• Расположите зажим так, чтобы он был доступен для затягивания с моментом и не мог перетираться о прилегающие детали при движении на системе выпуска отработавших газов.

Иллюстрации A и B

• Поднимите кожух бампера.

Примечание: Во избежание повреждений на кожухе бампера рекомендуется в этот момент работать вдвоем.

Относится к автомобилям с системой облегчения парковки

• Подсоедините контактный разъем.

Относится ко всем моделям

• Прижмите крюки бампера в заднем крае. Прижмите все крюки для торцов к кузову.
• Установите на место винты в передние края кожуха бампера, а также винт, который частично скрыт подкрыльником.
• Установите на место два резиновых ограничителя для крышки багажника.

Касается автомобилей с системой помощи при парковке, с буксирным крюком или без него

• Поверните два средних зажима на жгуте проводки к датчикам так, чтобы они попали внутрь пространства в нижнем крае противоударной балки.
• Возьмите два новых ленточных крепления из комплекта.
• Прижмите зажимы в противоударной балке с обеих сторон.
• Затяните ленточные крепления.
• Установите на место пластиковые гайки в нижнем крае на кожухе бампера.

Примечание: Следите за тем, чтобы жгут проводки не попал на верхнюю сторону двух средних держателей и не мог быть зажат между ними и задней частью противоударной балки.

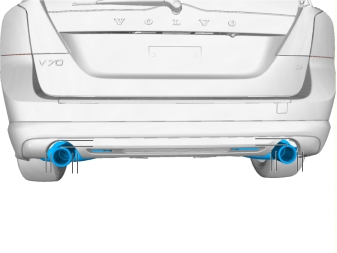

Относится к автомобилям с двойными глушителями

• Отрегулируйте положения глушителей так, чтобы размер между наконечником для трубы и выемкой в нижней части кожуха бампера был одинаковым с обеих сторон. Отрегулируйте у двух зажимов, а также при необходимости два задних кронштейна для глушителей.

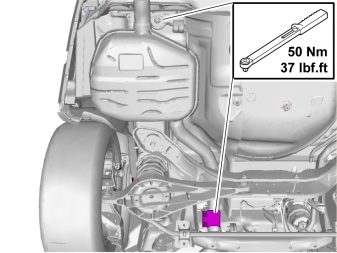

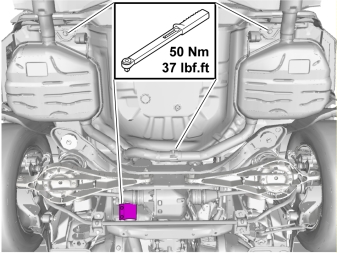

• Затяните два выхлопных зажима с моментом 50 Нм. Если винты для кронштейнов глушителей ослаблены, затяните их с тем же моментом.

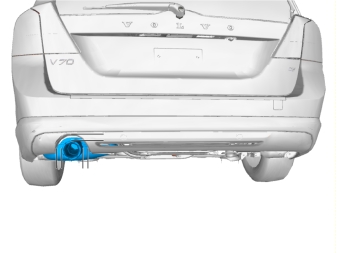

Относится к автомобилям с простым глушителем

• Отрегулируйте положение глушителя так, чтобы наконечник для трубы был по центру в выемке. Отрегулируйте у зажима, а также при необходимости задний кронштейн для глушителя.

• Затяните выхлопной зажим с моментом 50 Нм. Если винт в кронштейне глушителя ослаблен, затяните его с тем же моментом.

Относится к автомобилям с системой помощи при парковке сзади

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
