Пакет стилизации, трелевочный щит и система выпуска отработанных газов

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Применяется к автомобилям с двумя рядами сидений

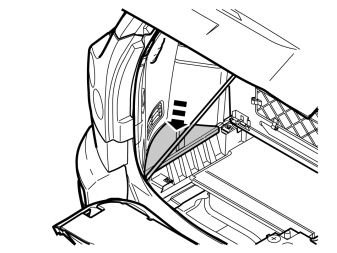

• Поднимите среднюю заднюю крышку пола. Отцепите ремни.
• Снимите ящик для хранения внизу и выньте его.
• Сложите обратно крышку к полу. Потяните крышку пола назад и выньте ее.

Применяется к автомобилям с тремя рядами сидений

• Откройте среднюю заднюю крышку пола.
• Отцепите два шнура в переднем/заднем крае и выньте ее.

Относится ко всем моделям

• Снимите ящик для инструментов и оборудование сбоку от аккумулятора.

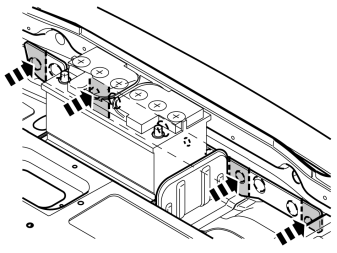

• Снимите четыре штампованных элемента (1) с изолирующего коврика в задней основе, отрезав их у маркировок.
• Освободите четыре накидные гайки, крепящие бампер. Они находятся в отверстиях под изолирующим ковриком. Выньте и уберите их с помощью магнита.

Относится к автомобилям с системой помощи при парковке сзади

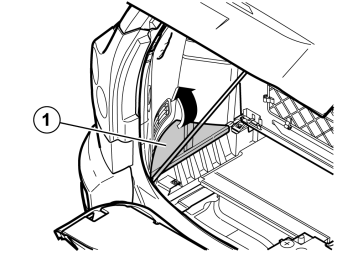

• Снимите крышку пола (1) слева.

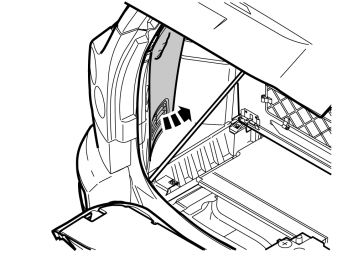

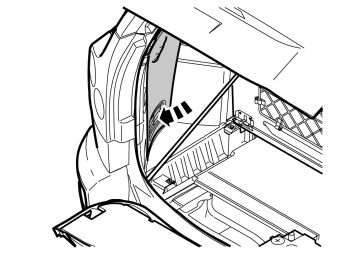

• Снимите боковую панель слева.

A и B

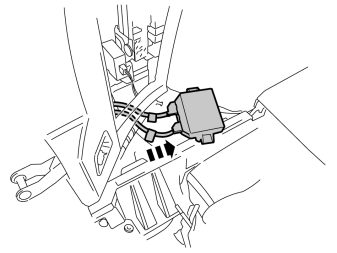

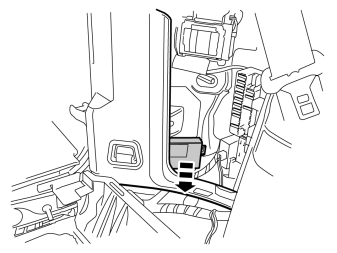

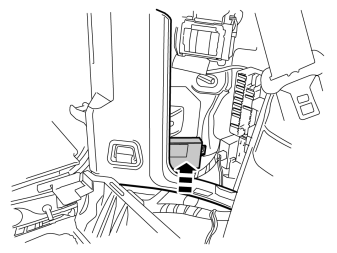

• Освободите модуль управления, который крепится лентой-липучкой.
• Снимите контактный разъем для провода к датчикам.

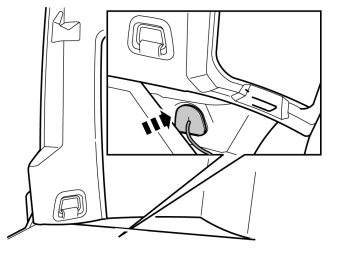

• Прижмите уплотнение из вспененной резины с проводом в отверстие в кузове.

Относится ко всем моделям

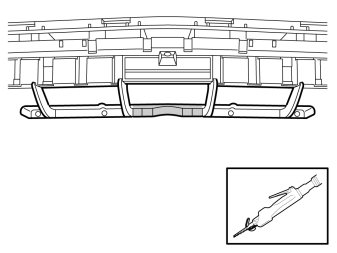

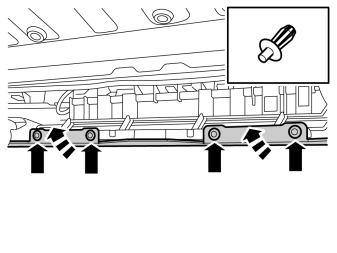

• Вдавите центральный штифт на зажимах в нижнем креплении в панели бампера и снимите их.

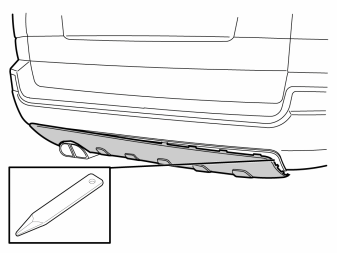

• Осторожно отогните нижнюю панель с кожуха бампера с помощью гладилки. Начните с одного края продольно вниз. Трелевочный щит закреплен фиксирующими крюками по периметру.
• Отложите ее в сторону. Новая панель имеется в наборе.

Касается автомобилей с брызговиком

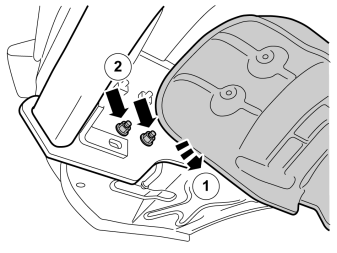

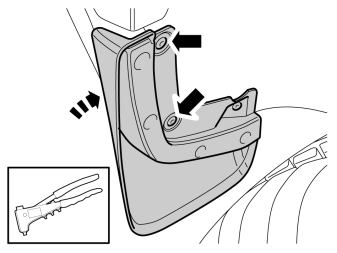

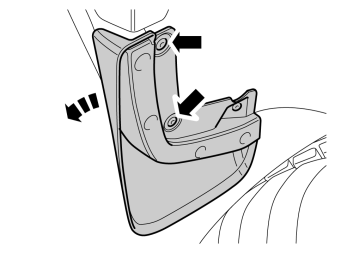

• Высверлите две заклепки с помощью сверла6 мм (1/4").
• Оставьте внутреннюю заклепку на месте.
• Поверните брызговик наружу/вниз.
• Повторите для другой стороны.

Касается автомобилей с набором для кузова

Пункты 11-17 выполняются с обеих сторон

Примечание: Промойте и при необходимости обезжирьте бампер и задние крылья перед демонтажом декоративных панелей.

• Пометьте расположение декоративной панели относительно кузова с помощью маркера сухого стирания.

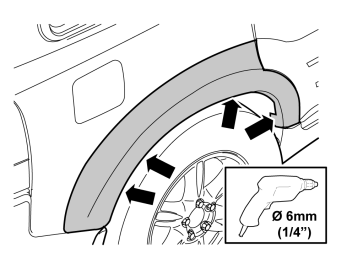

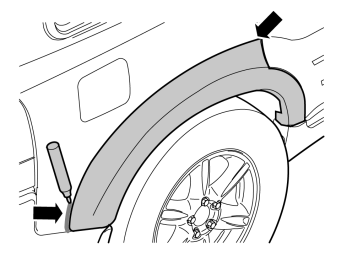

• Высверлите заклепки в задних колесных нишах с помощью сверла6 мм (1/4").
• Удалите возможные остатки заклепок с колесных ниш.

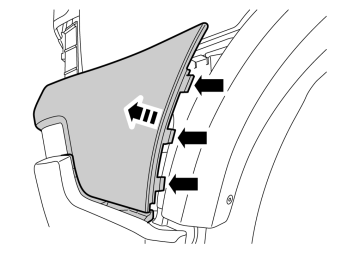

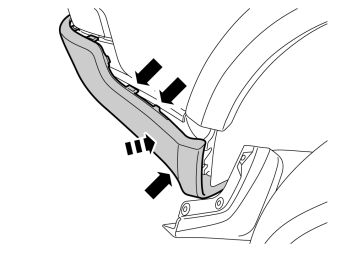

• Возьмите гладилку из пластмассы и освободите декоративную панель. Начните в заднем углу.

Осторожно: Будьте осторожны с лакированными поверхностями.

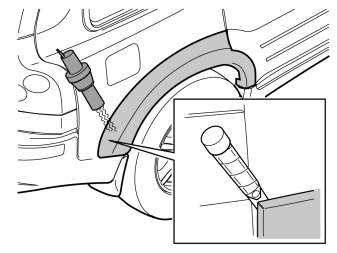

Подсказка: Если лента установлено прочно, осторожно нагрейте с помощью тепловоздушного пистолета, чтобы лента стала мягкой.

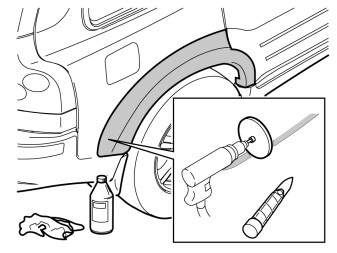

• Очистите кузов от остатков клея. Используйте инструменты 9512942 и 9512949. Затем чисто промойте с помощью изопропанола.

Осторожно: Не используйте инструмент на лакированных поверхностях, имеющих пластиковую подложку. Остатки клея на лакированных поверхностях, имеющих пластиковую подложку, необходимо удалять механически. Используйте гладилку из пластмассы и затем чисто промойте с помощью изопропанола.

Подготовка декоративной панели заднего крыла

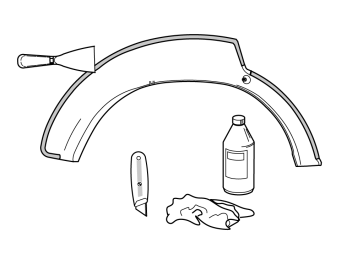

• Очистите декоративную панель от остатков ленты. Используйте нож или шпатель.
• Чисто промойте участок для ленты изопропанолом и тщательно просушите.

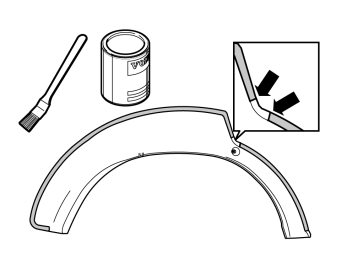

• Нанесите грунтовку для лака на поверхности для ленты на декоративной панели.

Осторожно: Установите пленку не ранее 15 минут и не позднее 3 часов после нанесения грунтовки.

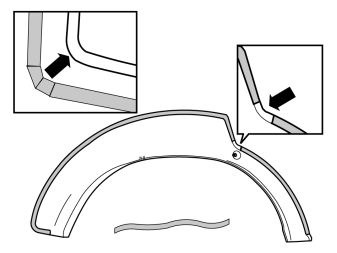

• Установите пленку на декоративную панель согласно рисунку.

Установка декоративной панели заднего крыла, выполняется как последний пункт.Для установки декоративной панели заднего крыла см.:

• VIDA
• Указания по монтажу, аксессуары
• 86, бампер, брызговик
• 863 защитные экраны и резиновая защита
• Набор для кузова
• Закрепление боковой панели, заднее крыло

Относится ко всем моделям

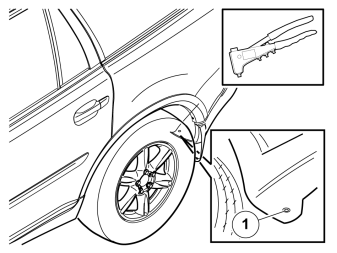

• Высверлите заклепку в переднем крае на нижней стороне с помощью сверла 6 мм (1/4").
• Повторите для другой стороны.

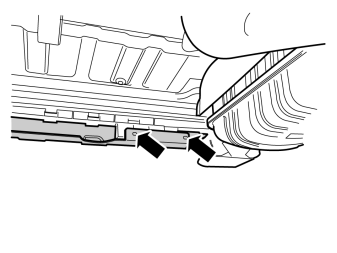

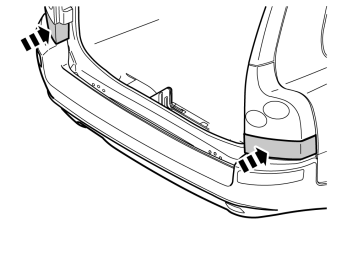

• Снимите защитную панель под задними лампами с правой и левой стороны, осторожно отогнув их с помощью гладилки.

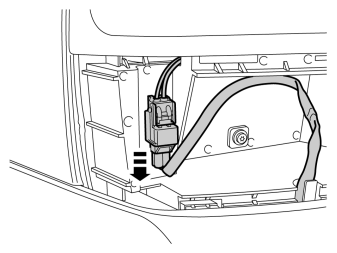

• Освободите контактный разъем противотуманного света с левой стороны. Верхняя часть контактного разъема должна находиться на месте в своем держателе.

A и B

• Потяните и освободите нижнюю часть кожуха бампера в переднем крае, чтобы отпустили два крюка в верхнем крае и крюк с внутренней стороны.
• Возьмитесь за нижний край в верхней части кожуха бампера. Потяните прямо, чтобы опустили три крюка. Крюки могут быть прочно установлены - помогайте гладилкой, чтобы отжать их.
• Вытяните торцевые части, чтобы освободились четыре крюка, установленные горизонтально в верхнем крае.
• Повторите для другой стороны.

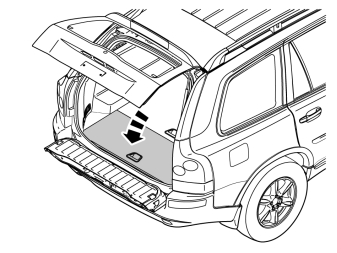

• Поднимите нижнюю крышку багажника.

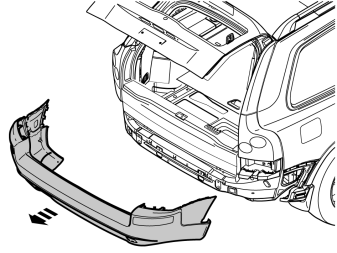

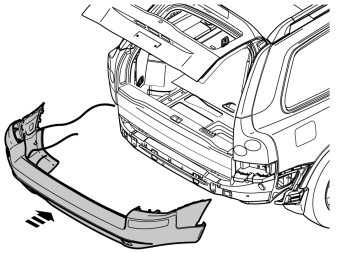

• Потяните и освободите бампер назад и снимите его.
• Положите бампер на соответствующую подложку, чтобы лак не повредился.
• Снимите остающиеся части удаленных заклепок.

Касается автомобилей с 8-цил. двигателем

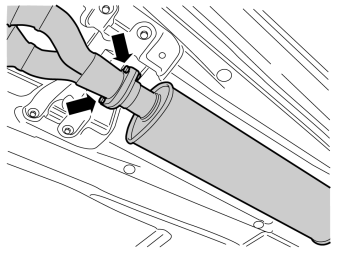

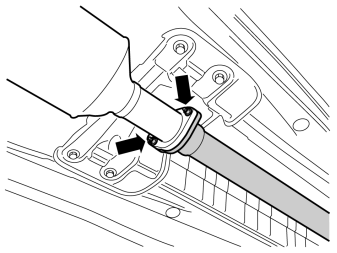

• Снимите две гайки в стыке у глушителя.
• Подвесьте переднюю часть системы выпуска отработанных газов, чтобы она не повредилась при демонтаже.

Примечание: Необходимо использовать новые зажимные гайки и прокладку при установке новой системы выпуска отработанных газов.

Касается автомобилей с 6-цил. двигателем

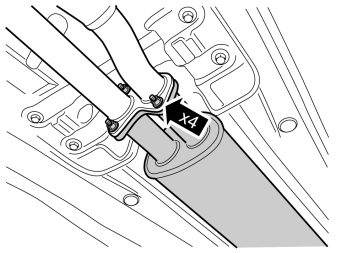

• Снимите четыре гайки в стыке у глушителя.
• Подвесьте переднюю часть системы выпуска отработанных газов, чтобы она не повредилась при демонтаже.

Примечание: Необходимо использовать новые зажимные гайки и прокладку при установке новой системы выпуска отработанных газов.

Касается автомобилей с 8 и 6-цил. двигателями

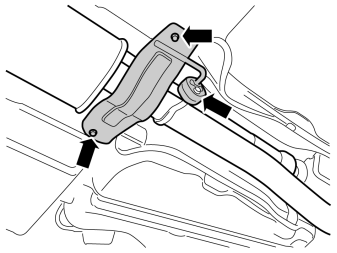

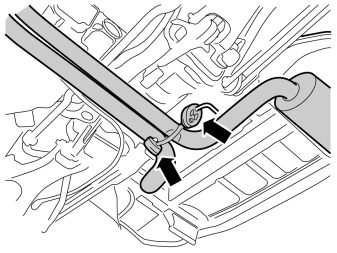

• Снимите винты в консоли под выпускной трубой.
• Снимите консоль с резиновой подвеской с выпускной трубы. Используйте низкотемпературную консистентную смазку, чтобы резиновая подвеска могла легче соскользнуть с крюка подвески.

Касается автомобилей с 5-цил. дизельным двигателем

• Снимите две гайки в стыке у глушителя.
• Подвесьте переднюю часть системы выпуска отработанных газов, чтобы она не повредилась при демонтаже.

Примечание: Необходимо использовать новые зажимные гайки и прокладку при установке новой системы выпуска отработанных газов.

• Снимите винты в консоли под выпускной трубой и выньте ее.

Относится ко всем моделям

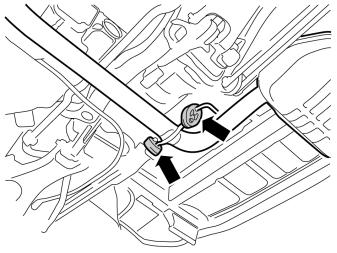

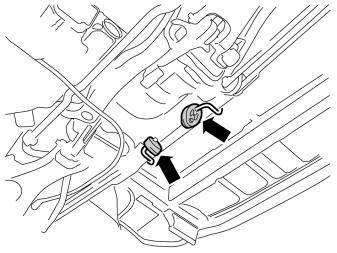

• Снимите резиновую подвеску с крюков подвески в кузове. Резиновые подвески больше не должны использоваться. Новые имеются в наборе.

Касается автомобилей без буксирного крюка

Примечание: Этот момент рекомендуется выполнять вдвоем.

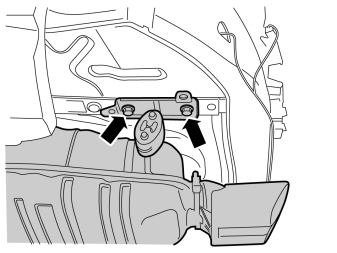

• Снимите винты в консоли на нижней стороне левой боковой балки.

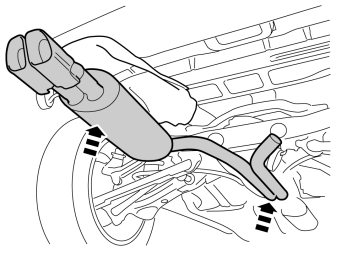

• Вытяните выпускную трубу у переднего стыка и положите ее вниз.
• Резиновая подвеска с консолью больше использоваться не должна. Новые имеются в наборах. Винты необходимо использовать вновь.
• Отложите систему выпуска отработанных газов. Новая система имеется в наборе.
• Снимите прокладку у переднего стыка и выбросите ее. При установке необходимо использовать новые гайки и новую прокладку.

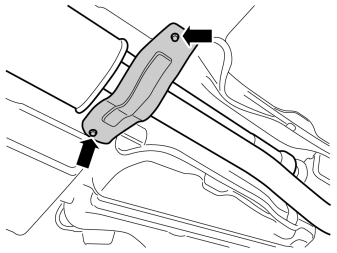

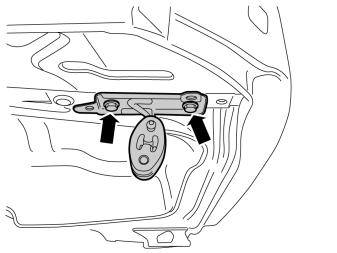

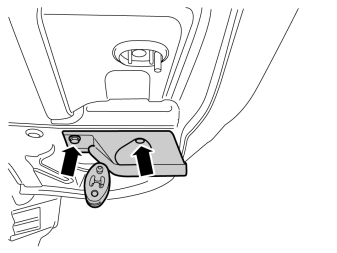

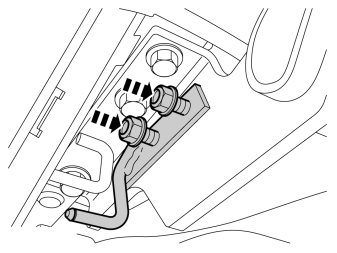

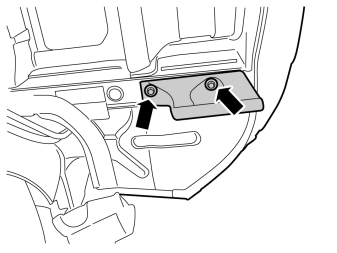

• Демонтируйте два винта в консоли для буксировочной проушины и снимите ее. Винты необходимо использовать снова. Отложите буксировочную проушину в сторону. Новая имеется в наборе.

• Возьмите новую левую консоль подвески из монтажного набора системы выпуска отработанных газов для автомобилей без буксирного крюка и резиновую подвеску арт.№ 9186408 из монтажного набора системы выпуска отработанных газов 8, 6 или 5 цилиндровый дизель и установите резиновую подвеску на нее.
• Установите блок под боковой балкой и установите имеющиеся винты. Пока не затягивайте крепко.

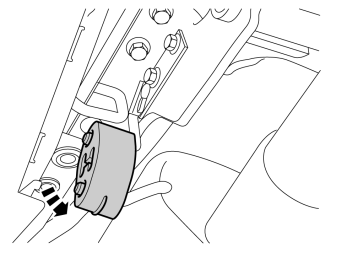

• Возьмите новую буксировочную проушину из монтажного набора системы выпуска отработанных газов для автомобилей без буксирного крюка и резиновую подвеску арт.№ 9186408 из монтажного набора системы выпуска отработанных газов 8, 6 или 5 цилиндровый дизель и установите резиновую подвеску на нее.
• Установите блок под боковой балкой и установите имеющиеся винты. Пока не затягивайте крепко.

Касается автомобилей с буксирным крюком

Примечание: Этот момент рекомендуется выполнять вдвоем.

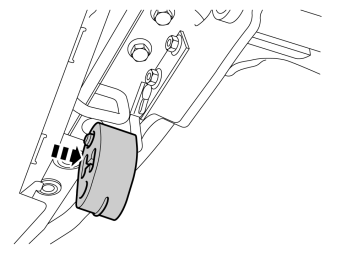

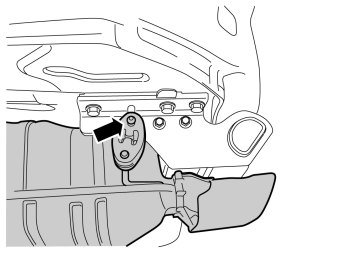

• Отцепите резиновую подвеску глушителя от крюка на боковом листе буксирной балки.
• Вытяните выпускную трубу у переднего стыка и положите ее вниз.
• Резиновая подвеска больше использоваться не должна. Новая подвеска имеется в наборе.
• Отложите систему выпуска отработанных газов. Новая система имеется в наборе.
• Снимите прокладку у переднего стыка и выбросите ее. Необходимо использовать новые гайки и новую прокладку.

• Отогните защиту глушителя, чтобы стали доступны нижние гайки листа усиления буксирной балки.
• Снимите гайки и выбросите их. Используйте винты и установите их снова.
• Повторите для другой стороны.

• Возьмите крюки подвески из набора Буксирный крюк, монтажный набор, XC90 R-дизайн и установите крюк на винты. Возьмите новые гайки, установите их и затяните с моментом 50 Нм.
• Повторите для другой стороны.

• Установите новую резиновую подвеску арт.№ 9186408 из монтажного набора системы выпуска отработанных газов 8, 6 или 5-цилиндрового дизеля на крюк.
• Повторите для другой стороны.

Относится к автомобилям с системой облегчения парковки

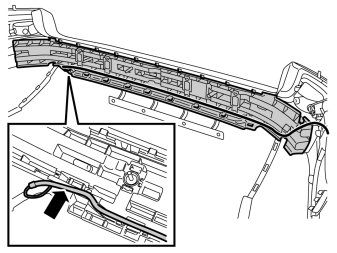

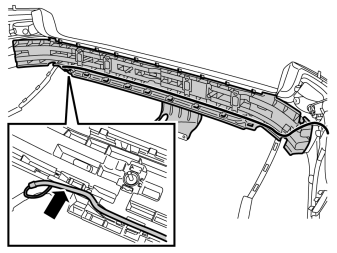

• Освободите жгут проводов для датчиков из заднего элемента бампера.

Относится ко всем моделям

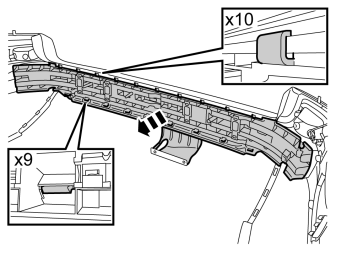

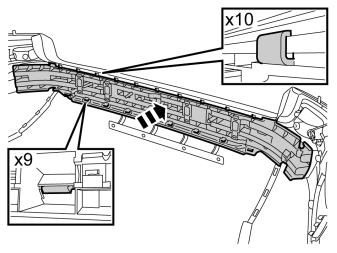

• Отцепите десять крепежных крюков в верхнем крае бампера.
• Освободите девять крюков в середине бампера с одновременным отгибанием заднего элемента и наружной части бампера.
• Снимите задний элемент с кожуха бампера.

Касается автомобилей с буксирным крюком

• Возьмите новый держатель для бампера из набора и выпилите по имеющейся маркировке. Заштрихованную поверхность необходимо удалить.

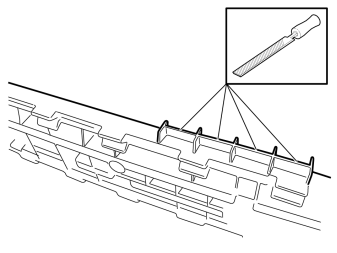

• Сгладьте опиленные кромки мелкозубчатым напильником.

• A Съемный буксирный крюк

• B Фиксированный буксирный крюк
• C Буксирный крюк Hitch

• Возьмите задний элемент бампера и отмерьте размер согласно рисунку. Осторожно выпилите держатель на заднем элементе. Он больше использоваться не будет.
• Снимите заусенцы с краев напильником.

• Снимите заусенцы с краев на внутренней стороне, где должен прилегать новый держатель.

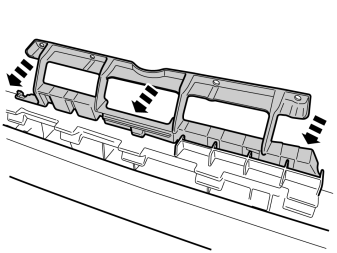

• Возьмите держатель из набора и прижмите задний элемент с внутренней стороны.

A

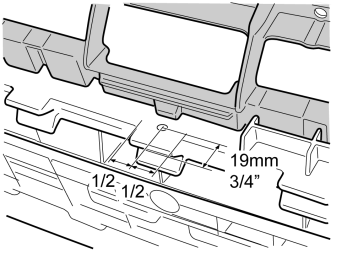

• Отмерьте расстояние для сверления трех отверстий для установки держателя.

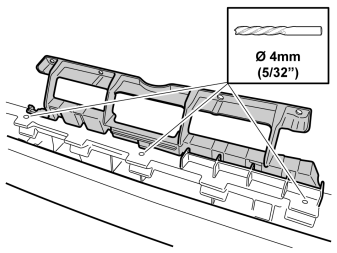

• Хорошо прижмите держатель к заднему элементу и просверлите три отверстия через задний элемент и держатель.
• Удалите всю стружку.

В

• На рисунке B показан размерный эскиз расположения отверстий.
• Аналогичное расположение отверстий на всех местах.

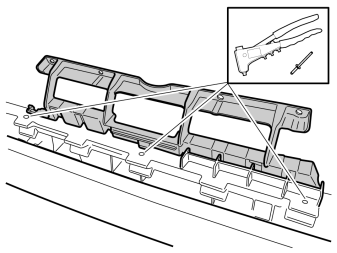

• Возьмите заклепки из набора и приклепайте держатель в заднем элементе.

• Надавив, закрепите задний элемент в кожухе бампера. Проследите, чтобы все крепежные крюки зафиксировались.

Относится к автомобилям с системой облегчения парковки

• Убедитесь в том, что все провода для датчиков располагаются правильно.

Относится к автомобилям с системой облегчения парковки

• Прижмите жгут проводов к датчикам в заднем элементе.

Относится ко всем моделям

• Возьмите две резиновые подвески арт.№ 9179238 из набора системы выпуска отработанных газов 8 или 6-цил. или арт.№ 9492157 из набора системы выпуска отработанных газов 5-цил. дизель.
• Закрепите их в крюках подвески в кузове.

Примечание: Этот момент рекомендуется выполнять вдвоем.

Убедитесь в том, что поверхности прилегания в стыке между разными частями в системе выпуска отработанных газов являются чистыми.

Все зажимные гайки и прокладка должны заменяться новыми.

• Возьмите длинную часть новой системы выпуска отработанных газов и установите ее.

• Прицепите резиновую подвеску на консоли системы выпуска отработанных газов.

Касается автомобилей с 8-цил. двигателем

• Затяните гайки с моментом 25 Нм.

Касается автомобилей с 6-цил. двигателем

• Затяните гайки с моментом 25 Нм.

Касается автомобилей с 6 и 8-цил. двигателем

• Затяните винты динамометрическим ключом до 25 Н-м (18,5 фунт-сила·фут).

Касается автомобилей с 5-цил. дизельным двигателем

• Затяните гайки с моментом 25 Нм.

• Затяните винты динамометрическим ключом до 25 Н-м (18,5 фунт-сила·фут).

Относится ко всем моделям

• Прицепите резиновую подвеску для левого глушителя.

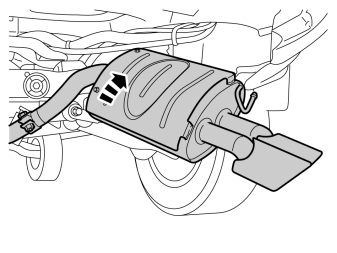

• Возьмите оставшийся глушитель из набора и установите на ранее установленную систему выпуска отработанных газов.
• Прицепите на ранее установленную резиновую подвеску на крюк глушителя.
• Пока не затягивайте стык в глушителе.

А, В и С

• Установите на место кожух бампера.
• Подсоедините контактный разъем под задней лампой.

Относится к автомобилям с системой облегчения парковки

• Разместите контактный разъем датчиков на штифте на заднем элементе.

Касается автомобилей с брызговиком

Относится ко всем моделям

• Установите четыре гайки, крепящие бампер в кузове. Затяните с моментом 24 Нм.
• Установите на место четыре элемента изолирующего коврика.

Относится к автомобилям с системой облегчения парковки

• Протяните вперед контактный разъем к проводу датчиков.
• Прижмите уплотнение из вспененной резины.

Касается автомобилей с буксирным крюком

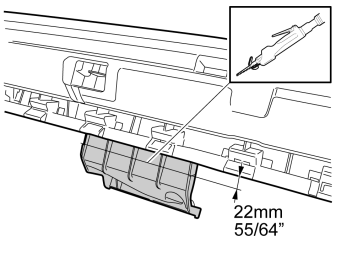

• Возьмите трелевочный щит из набора и выпилите по имеющейся маркировке. Заштрихованную поверхность необходимо удалить.

Примечание: Не повредите окрашенную поверхность кожуха бампера.

• Сгладьте опиленные кромки мелкозубчатым напильником.

• A Съемный буксирный крюк

• B Фиксированный буксирный крюк
• C Буксирный крюк Hitch

Относится ко всем моделям

A и B

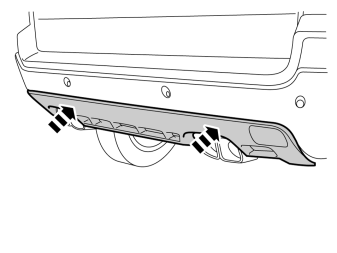

• Надавив, закрепите трелевочный щит в кожухе бампера. Проследите, чтобы все крепежные крюки зафиксировались.
• Возьмите четыре зажима из набора, отогните нижний край на трелевочном щите вокруг держателя и закрепите зажимами.

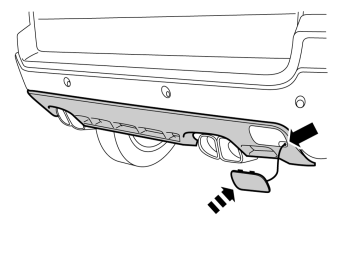

• Закрепите шнур защитной крышки для кронштейна буксировочной проушины в нижнем правом углу отверстия в трелевочном щите. Прижмите крышку в трелевочный щит.

A

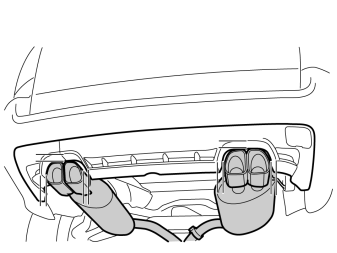

• Направьте наконечник для трубы глушителя в выемки в трелевочном щите, чтобы они имели одинаковое центрирование в выемках с обеих сторон.

Касается автомобилей без буксирного крюка

• Затяните винты в консолях для подвесок задних глушителей. Затяните с моментом 80 Нм.

В

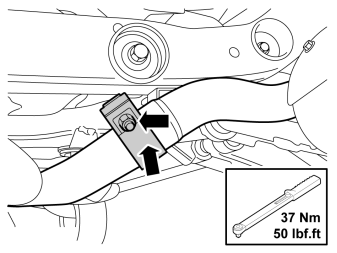

• Затяните гайку у стыка для правого глушителя. Затяните с моментом 37 Нм.
