Открытие доступа к разъему модуля на стороне пассажира

Снимите нижнюю панель

• Выверните винты (3)
• Снимите панель под шумоизоляционной панелью со стороны пассажира

Снимите перчаточный ящик и шумоизоляционную панель

• Отверните гайки (2 x M10) на шумоизоляционной панели со стороны пассажира
• Опустите крышку перчаточного ящика
• Снимите крышки по сторонам перчаточного ящика
• Выверните винты (2 х torx 25) за крышками
• Осторожно вытяните перчаточный ящик, чтобы открыть доступ к проводке освещения перчаточного ящика
• Разъедините 2-штекерный разъем проводки освещения перчаточного ящика
• Снимите перчаточный ящик и шумоизоляционную панель

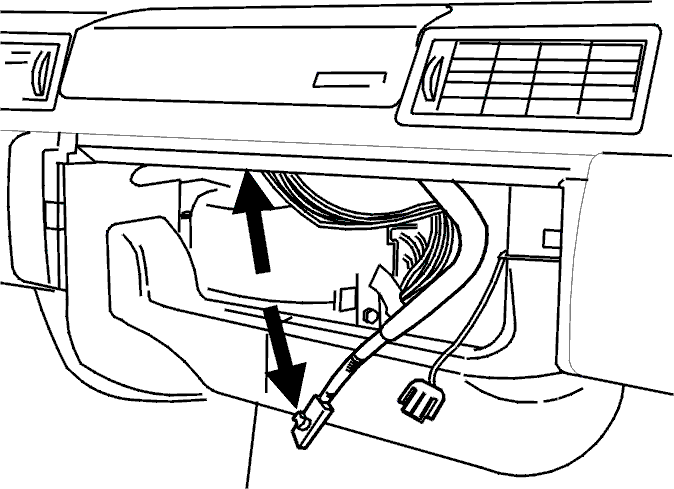

Отсоедините модуль на стороне пассажира

• Отсоедините разъем под модулем на стороне пассажира
