Отделочный молдинг, крыша, замена (1999, 2000)

Снятие накладки крыши

Подготовка:

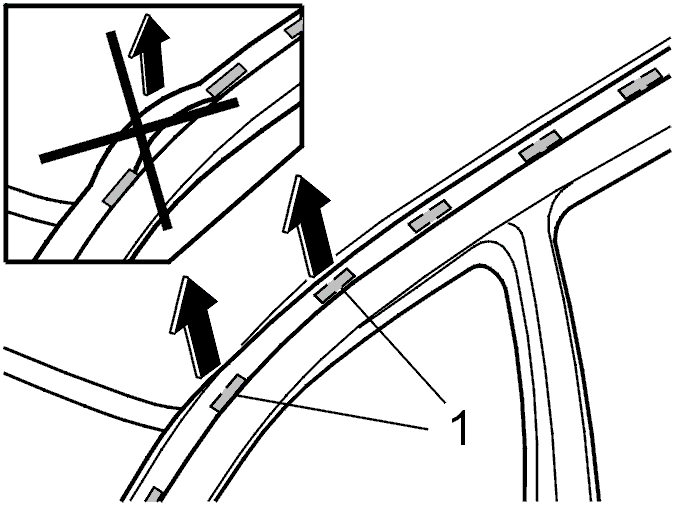

• Возьмитесь за накладку и нащупайте, где находятся зажимы (1) (молдинг не провисает настолько сильно в местах, где расположены зажимы)
• Снимите накладку крыши, отогнув накладку в направлении наружу и вверх (в крыше 12 точек крепления, а на стойке А - четыре).

• Открутите накладку, как показано на иллюстрации.

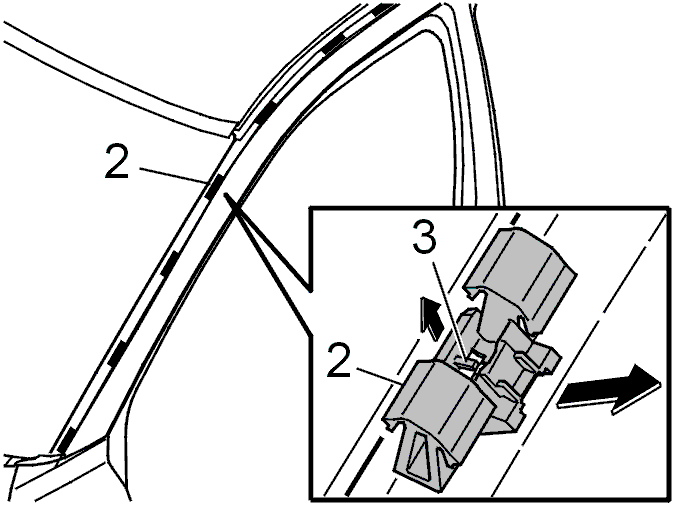

• Освободите опорный зажим (2) на ветровом стекле, подняв защелки (3) на зажиме.

Снятие отделочной накладки

Нажмите на молдинговую накладку вниз, так чтобы она освободилась от накладки крыши.

Снимите:

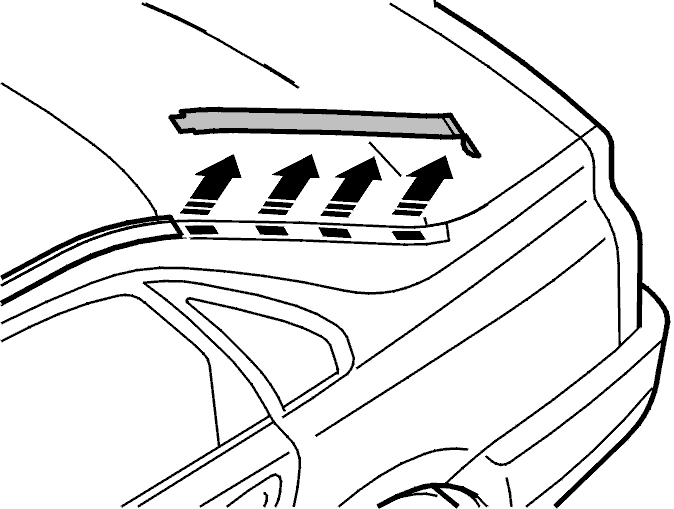

• отделочную накладку, захватив ее снизу и потянув вверх
• все зажимы, оставшиеся на стойке D.

Установка накладки крыши

• Примечание: > Замените все поврежденные зажимы.

• Расположите зажимы (крюк находится в контакте с наружной частью)

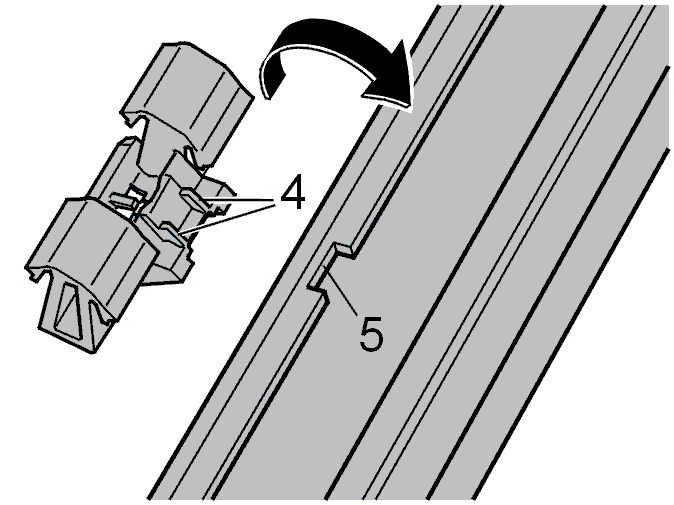

• Вдавите выступ (4) в зажимы по направлению к отштампованной отметке (5).

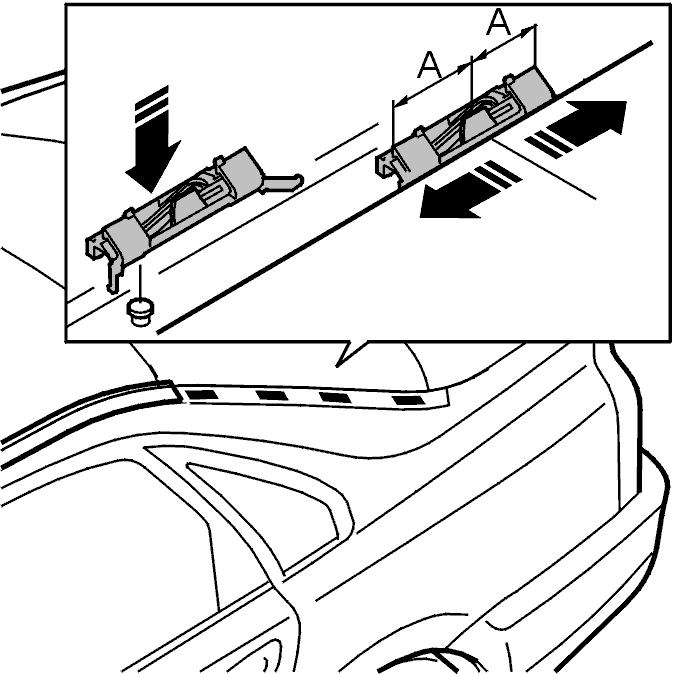

Установка новых зажимов на стойке D

Установите зажимы на стойке DЭти зажимы можно отрегулировать по вертикали, используя диагональный паз для установки зажимов.Старайтесь расположить зажимы по центру.

Установка отделочной накладки

Отрегулируйте молдинг стойки D в молдинге крыши.Выровняйте накладку в зажимах.Вдавите молдинг на место в зажимах.Используйте ладонь руки, чтобы вдавить молдинг на место.Нажмите во всех точках расположения зажимов. Не нажимайте между зажимами.

Выравнивание накладки крыши на стойке А

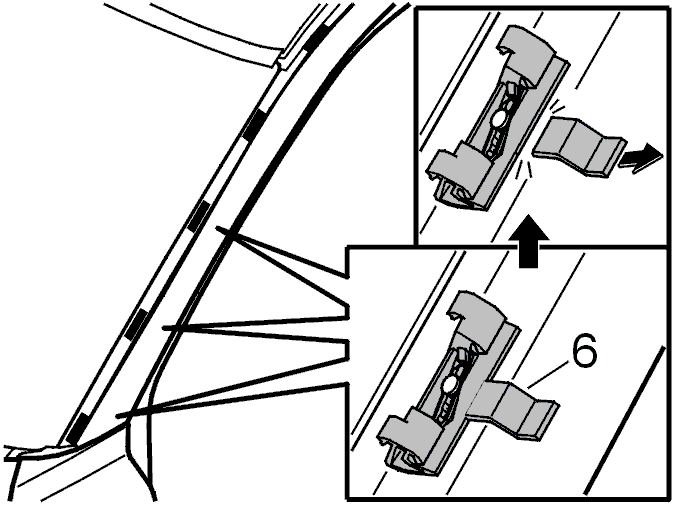

• Выровняйте зажимы по изгибу на стойке А при помощи шаблона (6)
• Отломите шаблон, когда зажимы правильно расположены
• Отрегулируйте край накладки по резиновой кромке.

Регулировка отделочной накладки по вертикали

Отрегулируйте отделочную накладку, так чтобы она плотно прижалась к кузову.Отделочную накладку можно отрегулировать по вертикали, сдвинув зажимы вверх или вниз при помощи инструмента для уплотнения.Если зажимы сдвигаются вверх, расстояние между накладкой и задним ветровым стеклом уменьшается.Если зажимы сдвигаютсявниз, расстояние между накладкой и задним ветровым стеклом увеличивается.Убедитесь в отсутствии зазора между отделочной накладкой и задним ветровым стеклом.
