Отделка и уплотнительные накладки

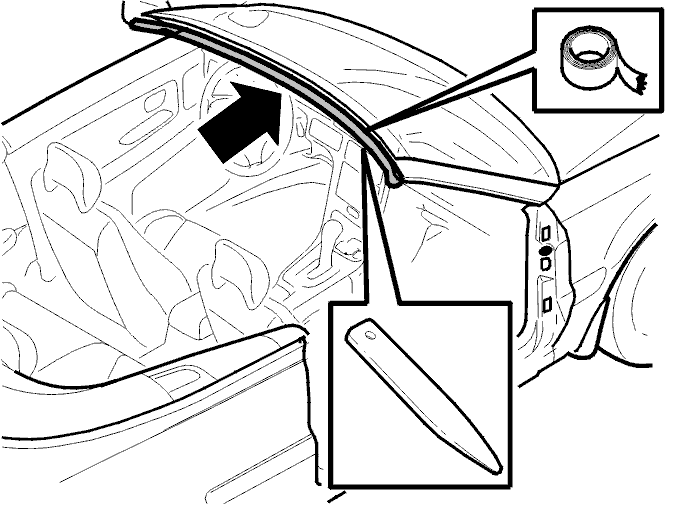

Уплотнительная накладка для рамы ветрового стекла

Снятие
Нажимайте на задний край молдинга, пока он не снимется.Если уплотнительная накладка прилипла, осторожно нагрейте передний край с помощью термовоздушного пистолета.Очистите поверхность кузова. Используйте разбавленный изопропанол. Смешайте одну часть изопропанола с одной частью воды для получения наилучшего результата.

Внимание: Избегайте попадания на кожу, пользуйтесь защитными перчатками и очками.

Убедитесь в наличии хорошей вентиляции.

Осторожно: Уплотнительная накладка и сам автомобиль должны иметь комнатную температуру.

Установка
Если возможно, используйте уплотнительную накладку повторно. Снимите старую ленту. Установите новую ленту.Осторожно закрепите молдинг так, чтобы внешний продольный размер и центровка были правильными.Снимайте подкладочную ленту с уплотнительной накладки, одновременно с силой прижимая уплотнительную накладку к кузову правой рукой.Обстучите уплотнительную накладку по всему периметру оконного проема резиновой киянкой, чтобы убедиться, что уплотнительная накладка крепко сидит на своем месте.После установки молдинга, обработайте его инструментом для уплотнения, как показано на иллюстрации.

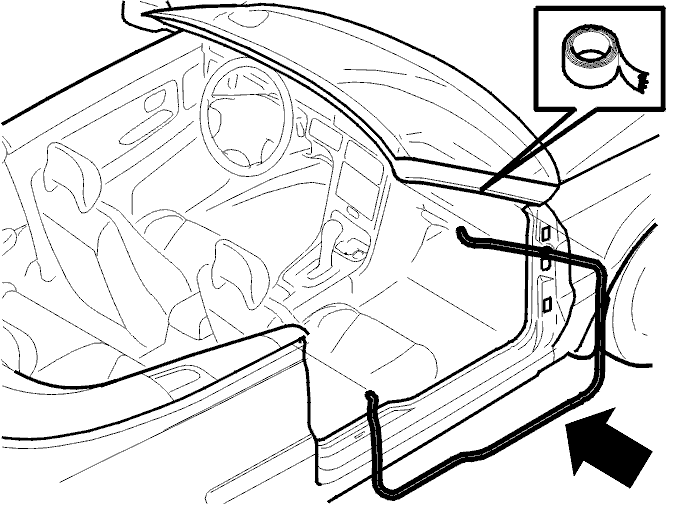

Уплотнительная накладка дверного проема

Снимите:

• отделочную накладку, см.Металлическая отделочная накладка
• панель стойки А, см.Панели.

Установка
Если возможно, используйте уплотнительную накладку повторно.Прижмите уплотнительную накладку на свое место.Обстучите уплотнительную накладку по всему периметру оконного проема резиновой киянкой, чтобы убедиться, что она крепко сидит на своем месте.

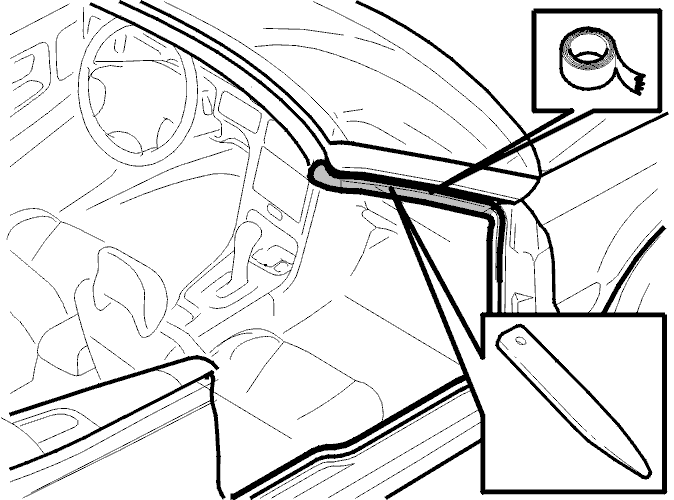

Уплотнительная накладка дверного проема (продолжение)

Снятие
Если уплотнительная накладка прилипла, осторожно нагрейте ее с помощью термовоздушного пистолета.

Примечание: Термовоздушный пистолет следует использовать только у стойки А.

Установка
Если возможно, используйте уплотнительную накладку повторно. Снимите старую ленту. Установите новую ленту.Очистите поверхность кузова. Используйте разбавленный изопропанол. Смешайте одну часть изопропанола с одной частью воды для получения наилучшего результата.

Внимание: Избегайте попадания на кожу, пользуйтесь защитными перчатками и очками.

Убедитесь в наличии хорошей вентиляции.

Осторожно: Уплотнительная накладка и сам автомобиль должны иметь комнатную температуру.

Снимайте подкладочную ленту с уплотнительной накладки, одновременно с силой прижимая уплотнительную накладку к кузову правой рукой.Обстучите уплотнительную накладку по всему периметру оконного проема резиновой киянкой, чтобы убедиться, что уплотнительная накладка крепко сидит на своем месте.После установки молдинга, обработайте его инструментом для уплотнения, как показано на иллюстрации.

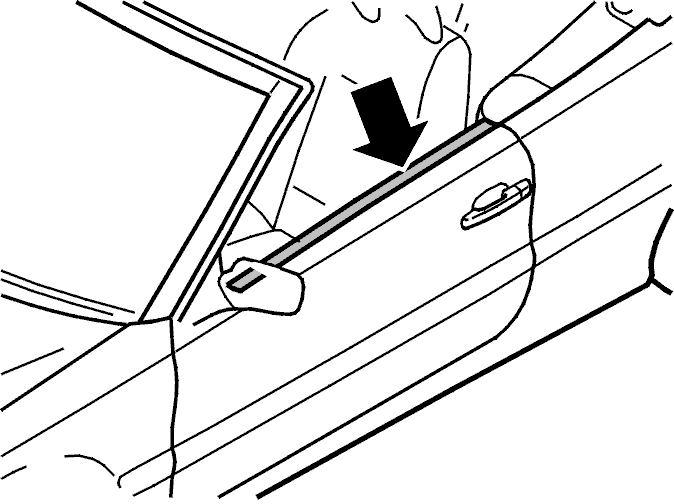

Уплотнительная накладка для переднего бокового окна

Снятие
При снятии молдинга, переднее боковое окно должно быть опущено.Снимите 1 нажимной зажим в заднем крае двери.

Установка
Если возможно, используйте уплотнительную накладку повторно.Прижмите уплотнительную накладку на свое место. Сначала убедитесь, что уплотнительная накладка правильно выровнена на переднем крае.Обстучите уплотнительную накладку по всему периметру оконного проема резиновой киянкой, чтобы убедиться, что уплотнительная накладка крепко сидит на своем месте.Установите нажимной зажим в заднем крае двери.

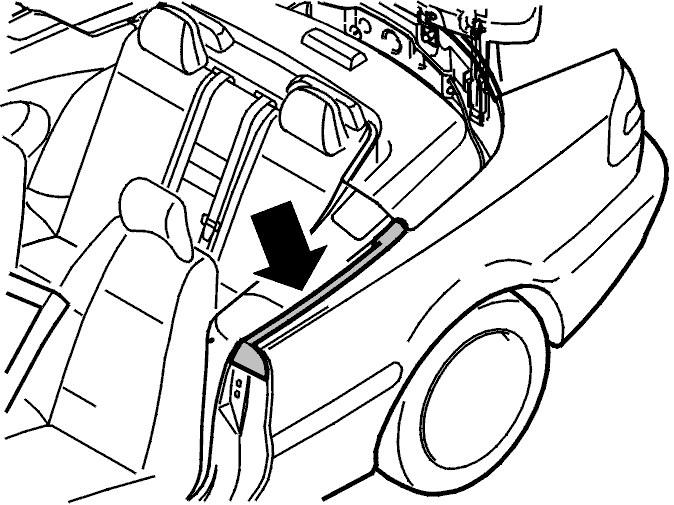

Внутренняя уплотнительная накладка заднего бокового окна

Снятие
При снятии молдинга, заднее боковое окно должно быть опущено.Снимите заднюю боковую панель, см.Панели.

Установка
Если возможно, используйте уплотнительную накладку повторно.Прижмите уплотнительную накладку на свое место. Убедитесь, что уплотнительная накладка выровнена по отношению к внешней уплотнительной накладке.

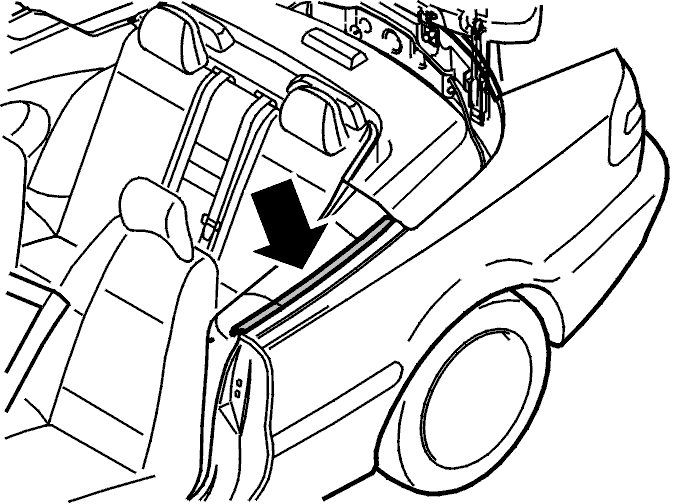

Внешняя уплотнительная накладка заднего бокового окна

Снятие
При снятии молдинга, заднее боковое окно должно быть опущено.Вдавите молдинг вбок по направлению во внутрь автомобиля.

Установка
Если возможно, используйте уплотнительную накладку повторно.Прижмите уплотнительную накладку на свое место. Сначала убедитесь, что уплотнительная накладка выровнена на переднем крае.

Внутренняя уплотнительная накладка, проем мягкой крыши

Установка
Если возможно, используйте уплотнительную накладку повторно.Прижмите уплотнительную накладку на свое место.Обстучите уплотнительную накладку по всему периметру оконного проема резиновой киянкой, чтобы убедиться, что уплотнительная накладка крепко сидит на своем месте.

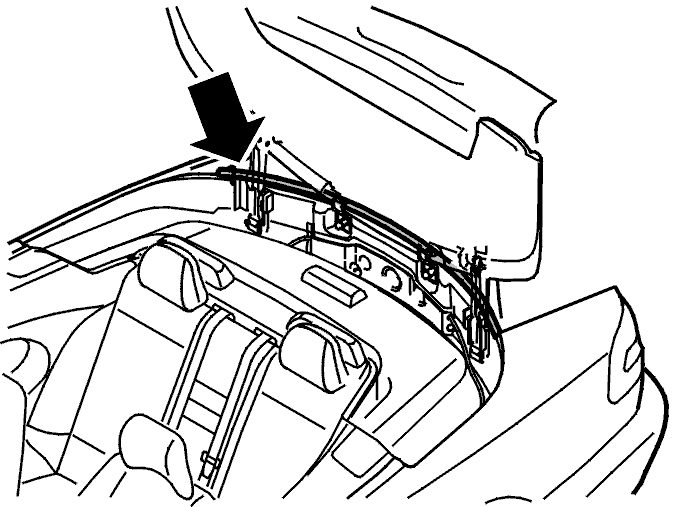

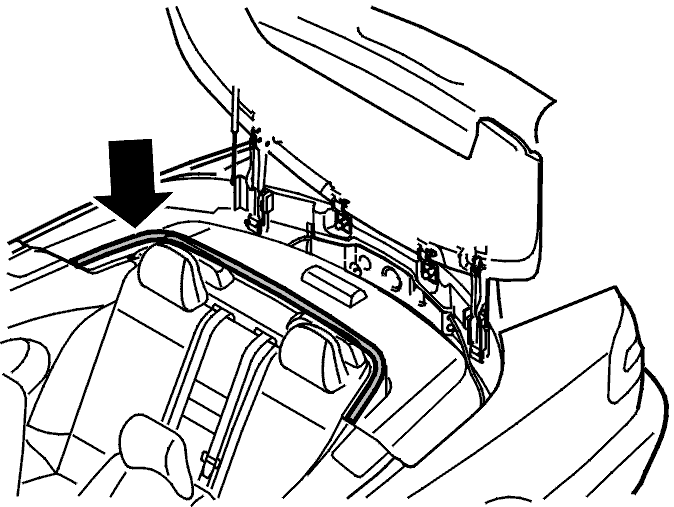

Внешняя уплотнительная накладка, проем мягкой крыши

Снятие
Сложите крышку мягкой крыши. Откройте крышку багажника.

Установка
Если возможно, используйте уплотнительную накладку повторно.Прижмите уплотнительную накладку на свое место.Обстучите уплотнительную накладку по всему периметру оконного проема резиновой киянкой, чтобы убедиться, что уплотнительная накладка крепко сидит на своем месте.

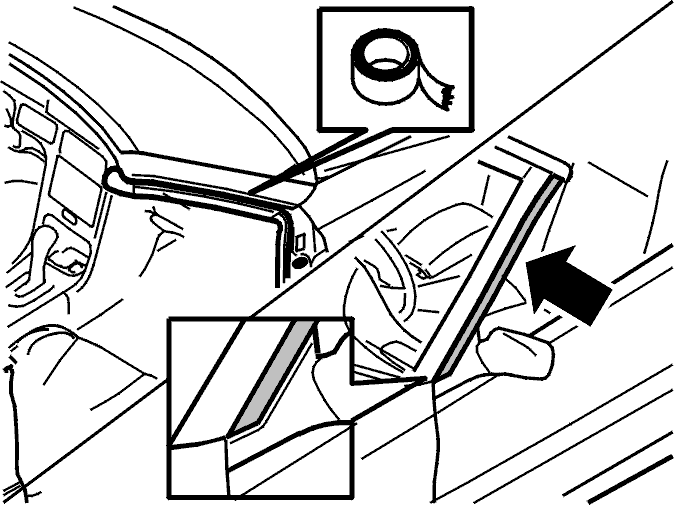

Металлическая отделочная накладка

Примечание: Нижний край молдинга должен прилегать к зеркалу заднего вида, как показано на иллюстрации.

Сопрягаемая поверхность должна быть абсолютно чистой, без грязи и смазки.Очистите внутреннюю часть отделочной накладки с помощью моющего средства Н (номер 1161516-8).

Внимание: Избегайте попадания на кожу, пользуйтесь защитными перчатками и очками.

Убедитесь в наличии хорошей вентиляции.

Осторожно: Уплотнительная накладка и сам автомобиль должны иметь комнатную температуру.

Установка
Если возможно, используйте уплотнительную накладку повторно. Снимите старую ленту. Установите новую ленту.Вдавите отделочную накладку на место на уплотнительные накладки вокруг проема двери, при этом снимая подкладочную ленту с отделочной накладки.

Осторожно: Необходимо вдавливать уплотнительную прокладку с усилием, чтобы обеспечить плотное прилегание липкой ленты к кузову.
