Освещение салона и верхний электронный модуль (UEM), замена

Замена линзы и лампы

Снятие

• Наклоните крышку вниз. См. иллюстрацию
• Отожмите защелки. Снимите линзу
• Выньте лампу. Используйте инструмент для уплотнения или ему подобный.

Замена линзы и лампы

Установка

• Установите лампу
• Вдавите линзу на место
• Нажмите на крышку и вставьте ее на место.

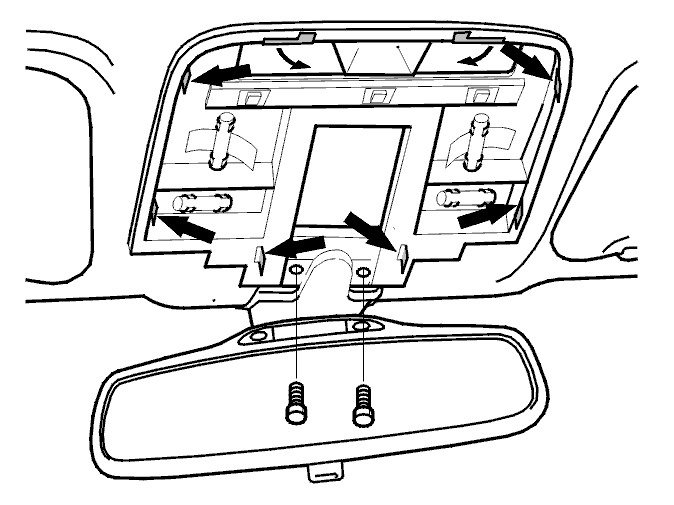

Замена держателя лампы в блоке зеркала заднего вида

Снятие

• Снимите линзу
• Выверните 2 винта на передней кромке
• Нажмите вперед 2 задние защелки
• Нажмите внутрь две защелки на одной стороне. Снимите держатель лампы
• Отсоедините 2 разъема
• Отсоедините провод заземления.

Подсказка: Только определенные варианты верхнего электронного модуля (UEM) имеют провод заземления.

• Снимите крышку над разъемом зеркала заднего вида и модуля управления.

• Переведите кнопку противоослепительной защиты по направлению к линзе. Отсоедините разъем зеркала заднего вида и модуля управления, выжав защелку через отверстие. Используйте отвертку
• Снимите держатель лампы вместе с зеркалом заднего вида и модулем управления.

Верхний электронный модуль (UEM) встроен в зеркало заднего вида. Чтобы получить дополнительную информацию о снятии зеркала заднего вида, см. Замена верхнего электронного модуля (UEM) или зеркала заднего вида.

Замена держателя лампы в блоке зеркала заднего вида

Установка

• Подсоедините разъем зеркала заднего вида и модуля управления
• Установите на место крышку разъема зеркала заднего вида и модуля управления
• Подсоедините 2 разъема
• Установите провод заземления
• Вдавите держатель лампы на место
• Установите 2 винта на передней кромке.

Осторожно: Убедитесь, что кабель микрофона не зажат (если есть).

• Установите линзу.

Подсказка: Только определенные варианты верхнего электронного модуля (UEM) имеют провод заземления.

Замена выключателя внутреннего освещения

Снятие

• Снимите линзу. См. Замена линзы и лампы
• Снимите держатель лампы. См. Замена держателя лампы в блоке зеркала заднего вида
• Выньте лампы
• Выверните винты
• Снимите заднюю часть с выключателя
• Отделите и снимите печатную плату и выключатель.

Чтобы заменить выключатель люка в крыше, см. Выключатель, люк в крыше, замена.

Замена выключателя внутреннего освещения

Установка

• В обратном порядке.

Зеркало заднего вида, замена

Примечание: Зеркало заднего вида с ручным управлением нельзя заменять на зеркало с автоматическим противоослеплением или наоборот. В автомобиле зарегистрируются коды неисправности.

Верхний электронный модуль (UEM) встроен в зеркало заднего вида. Чтобы снять зеркало заднего вида, см. Замена верхнего электронного модуля (UEM) или зеркала заднего вида.

Подготовка

Примечание: Прежде чем заменять модуль управления, считайте запрограммированные данные с модуля управления. После замены необходимо запрограммировать соответствующие данные в новый модуль управления.

Запрограммированные данные считываются через систему связи автомобиля VIDA.

Осторожно: Новое программное обеспечение может быть заказано только после того, как модуль управления установлен в автомобиле. VIDA считывает идентификационные данные нового модуля управления, которые необходимы для заказа правильного программного обеспечения.

Всегда проверяйте модуль управления и разъем на блоке модулей управления на наличие изогнутых или поврежденных штырьков или гнезд. Это могло быть причиной неисправности.

Снятие модуля управления

• Снимите линзу
• Выверните 2 винта на передней кромке
• Нажмите вперед 2 задние защелки
• Нажмите внутрь две защелки на одной стороне. Снимите держатель лампы
• Отсоедините 2 разъема
• Отсоедините провод заземления.

Подсказка: Только определенные варианты верхнего электронного модуля (UEM) имеют провод заземления.

• Снимите крышку разъема модуля управления.

• Переведите кнопку противоослепительной защиты по направлению к линзе. Отсоедините разъем в модуле управления, выжав защелку через отверстие. Используйте отвертку
• Выверните винт из модуля управления
• Снимите модуль управления.

Проверка

Убедитесь, что разъемы модуля управления не повреждены.

Установка модуля управления

• Завинтите винт модуля управления на место
• Подсоедините разъем модуля управления
• Установите на место крышку разъема модуля управления
• Подсоедините 2 разъема
• Вдавите держатель лампы на место
• Установите провод заземления
• Установите 2 винта на передней кромке.
• Установите линзу.

Заказ программного обеспечения

Закажите программное обеспечение. См.: 8637414

Завершение

Запрограммируйте данные, считанные со старого модуля управления.
