Опорожнение топливной системы, передние дренажные клапаны

Во избежание проливания топлива при опорожнении топливной системы (например при замене топливного фильтра), система была дополнена двумя дренажными клапанами Эти клапаны внедрены в производство в 1992 модельном году. Один клапан расположен на топливном коллекторе, а второй клапан под автомобилем, у топливного фильтра.

• Снимите защитный колпачок с клапана на топливном коллекторе.

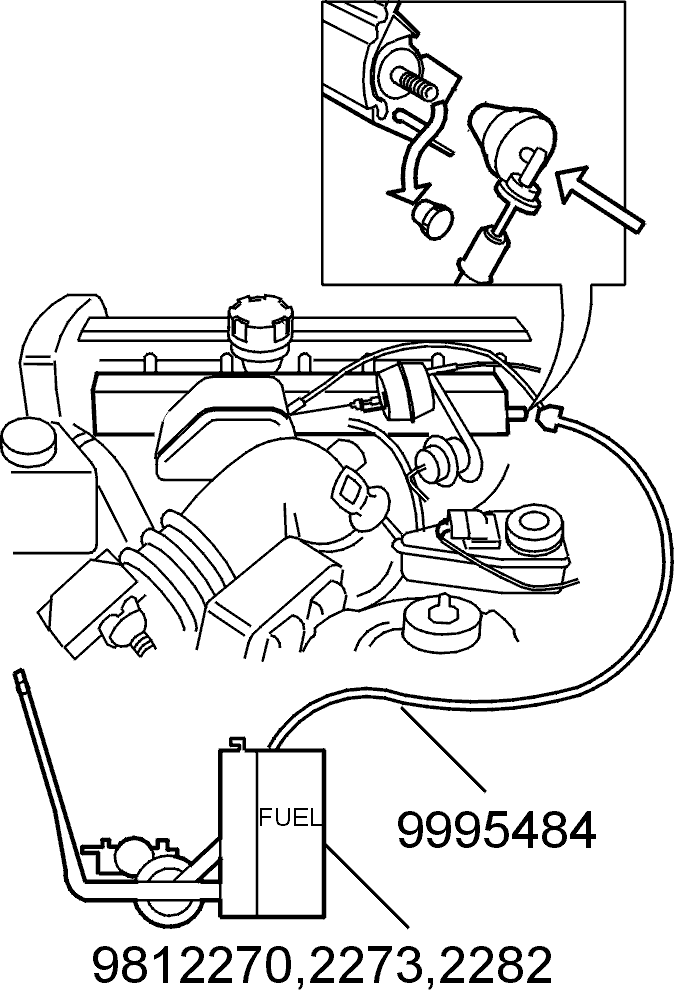

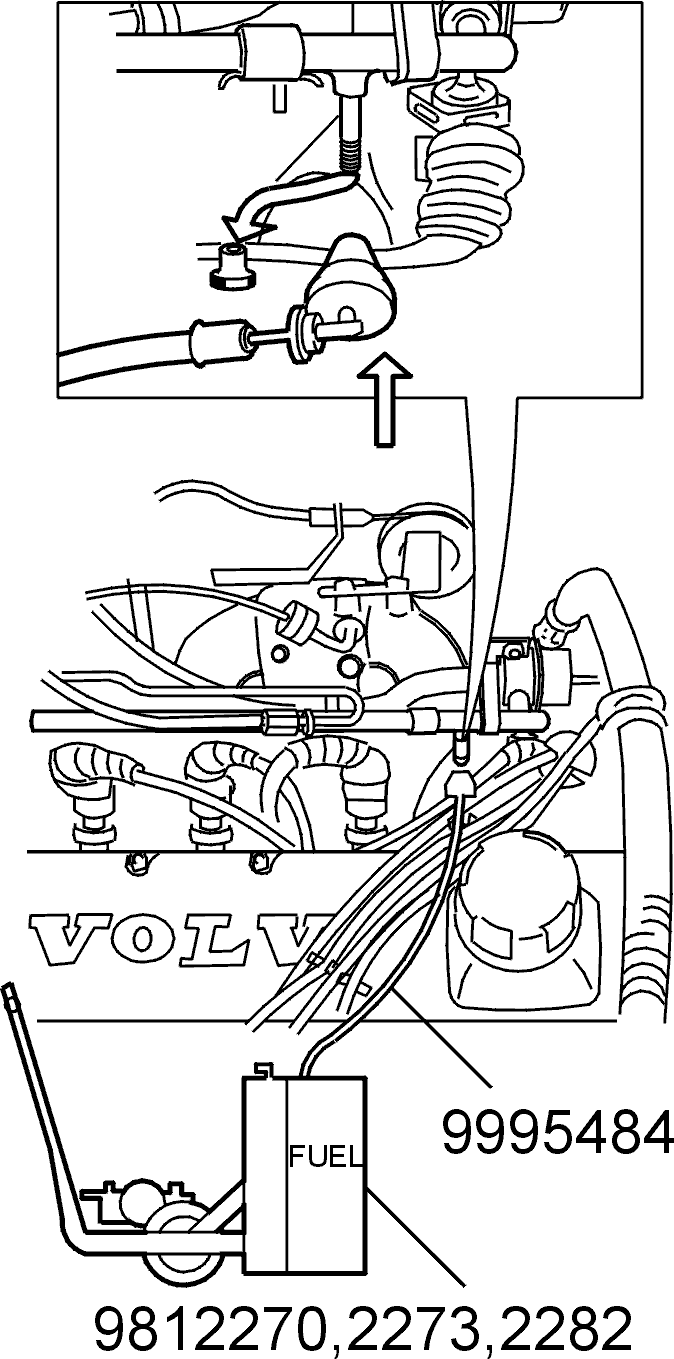

4-цилиндровые двигатели:Этот клапан расположен между 1 и 2 форсунками.6-цилиндровые двигатели:Этот клапан расположен на заднем конце топливного коллектора.

• Подсоедините переходник 🔧 ADAPTER (BRÄNSLETÖMMNING) P200,800,900 92-,X40 к агрегату для откачивания топлива 🔧 PUMPKÄRRA, 🔧 PUMP (BLYFRITT), 🔧 TANK(BLYFRI BENSIN).

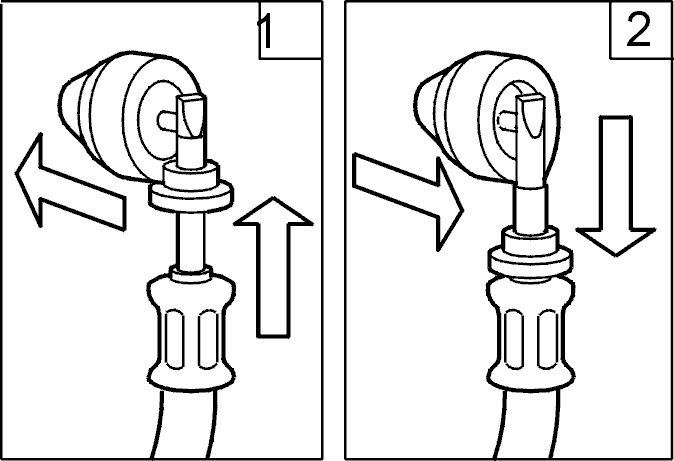

• Подсоедините переходник 🔧 ADAPTER (BRÄNSLETÖMMNING) P200,800,900 92-,X40 с агрегата для откачивания к клапану на топливном коллекторе (клапан в закрытом положении).

• Включите агрегат для откачивания топлива.

• Включите агрегат для откачивания топлива.

• Поднимите автомобиль.
• Снимите защитный колпачок с клапана.

Этот клапан расположен на шланге между топливным баком и топливным насосом/топливным фильтром.

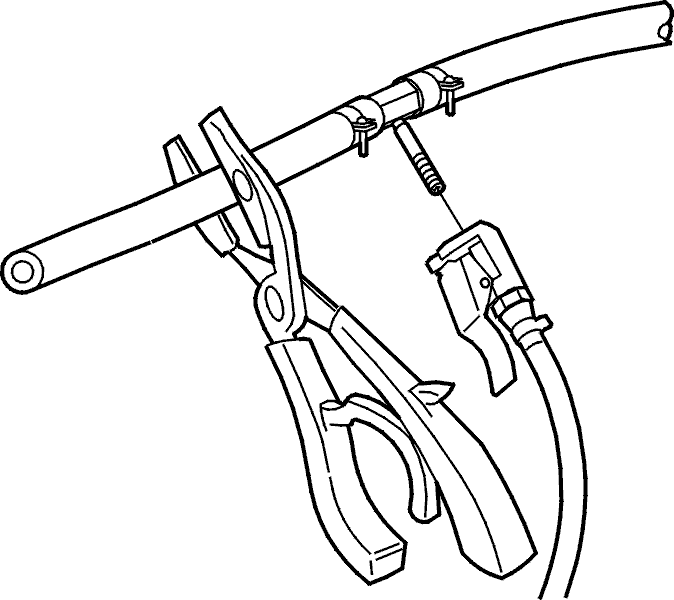

Осторожно: В автомобилях, в которых главный насос расположен под автомобилем (топливная система LH 2.4), необходимо пережать зажимом резиновый шланг между клапаном и топливным баком. (Внимание! Нельзя пережимать полиамидные шланги, можно пережимать только резиновые шланги).

• Подсоедините вентиляционный шланг 🔧 ADAPTER (LUFTNING BRÄSLE) P200,800,900 92-,X40 к клапану автомобиля.

Опорожнение системы занимает примерно 2 минуты.

• Поставьте компоненты на место в обратном порядке.

Осторожно: Не забудьте поставить защитные колпачки на клапаны.
