Опорожнение топливного бака (1999, 2000)

Подготовка

(V70) Отведите вверх обе стороны заднего сиденья.(S80, S60) Снимите подушку сиденья заднего сиденья.Снимите правую боковую подушку. См. Боковая подушка Отсоедините разъем на петле.

Снимите:

• винт крепления петли
• винт концевого крепления ремня безопасности.

Разблокируйте хомут/хомуты механизма складывания замка ремня безопасности. (Зацеплено в нужном положении на нижнем крае спинки сиденья).Выньте спинку сиденья.

Отведите ковровое покрытие (1) в сторону.Снимите изоляционную панель.Покройте поглощающим материалом поверхность (2) вокруг крышки и между дверями.

Осторожно: Не допускайте попадания грязи в бак.

Выньте ключ из выключателя зажигания.

Примечание: При проведении работ следите за тем, чтобы никто не мог вставить ключ в замок зажигания.

Внимание: ОПАСНОСТЬ ВЗРЫВА! РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАНИЕ РЕСПИРАТОРА С ПОДАЧЕЙ СВЕЖЕГО ВОЗДУХА.

Вставьте усиленный шланг длиной в 1,3 метра в трубу топливной заливной горловины, начиная замер от кромки отверстия трубы заливной горловины.Качайте до тех пор, пока не выйдет воздух.

Снятие крышки заливной горловины топливного бака над блоками топливного бака

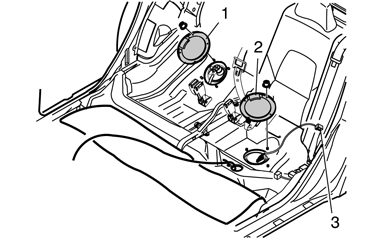

Снимите крышки (1 и 2) над блоками топливного бака.

Применимо к некоторым вариантам
Отсоедините от топливного насоса контактный разъем с правой стороны.Отсоедините контакт левого блока бака (3).Отсоедините шланги с правого блока бака.

Опорожнение топливного бака

Специальные инструменты: 🔧 Гаечный ключ (снятие/установка гайки топливного насоса)🔧 ТОПЛИВНЫЙ БАК - ОПОРОЖНИТЕЛЬТщательно очистите поверхность вокруг блока топливного бака.Откройте правый блок топливного бака. Вставьте усиленный шланг и выкачайте остатки топлива со дна правой стороны топливного бака.Подсоедините шланг 🔧 Адаптер (топливный бак/используйте с 9812270.-2273,-2282) к усиленному шлангу. Выкачайте остатки со дна резервуара блока топливного бака.

Осторожно выньте перепускную трубку из резервуара.Снимите тонкий шланг 🔧 Адаптер (топливный бак/используйте с 9812270.-2273,-2282) с усиленного шланга и подсоедините к перепускной трубке. Используйте зажим шланга.Производите прокачку до тех пор, пока не будет выходить большое количество воздуха.Откройте левый блок топливного бака. Вставьте усиленный шланг и выкачайте остатки топлива со дна левой стороны топливного бака.

Установка

Правый блок топливного бака:

• Отложите перепускную трубку приблизительно на полсантиметра влево
• Возьмитесь за бачок правого блока топливного бака. Зажмите бачок блока топливного бака так, чтобы поплавок удерживался в самом нижнем положении
• Осторожно опускайте бачок, поворачивая его назад вокруг продольного вала на поплавке
• Установите перепускную трубку на бачок.

Левый блок топливного бака:

• Установите новое уплотнительное кольцо. Смажьте новое уплотнительное кольцо вазелином
• Прижмите левый блок топливного бака таким образом, чтобы ряд с выступающей проводкой проходил вдоль автомобиля
• Убедитесь, что уплотнительное кольцо не зажато
• Затяните винт. Затяните до 60 Нм
• Вытрите пролитое топливо
• Поместите проводку в прорези резинового кольца.

Примечание: Убедитесь в том, что стрелка на крышке находится между отметками на баке. Если стрелка находится за пределами отметок, датчик указателя количества топлива даст неправильное значение, а поплавок может зацепиться за внутреннюю стенку бака. Если нет: ослабьте винт и отрегулируйте положение блока топливного бака. Затяните, как указано выше.

Примечание: Убедитесь в том, что стрелка на крышке находится между отметками на баке. Если стрелка находится за пределами отметок, датчик указателя количества топлива даст неправильное значение, а поплавок может зацепиться за внутреннюю стенку бака. Если нет: ослабьте винт и отрегулируйте положение блока топливного бака. Затяните, как указано выше.

Установите крышку над блоком топливного бака. Затяните гайки.Подсоедините проводку и разъемы.

Установите:

• спина
• винт крепления петли. Затяните до 50 Нм
• разъем петли
• концевое крепление ремня безопасности. Затяните до 48 Нм
• боковую подушку.

(V70) Наклоните подушку сиденья вперед.(S80, S60) Установите подушку сиденья.

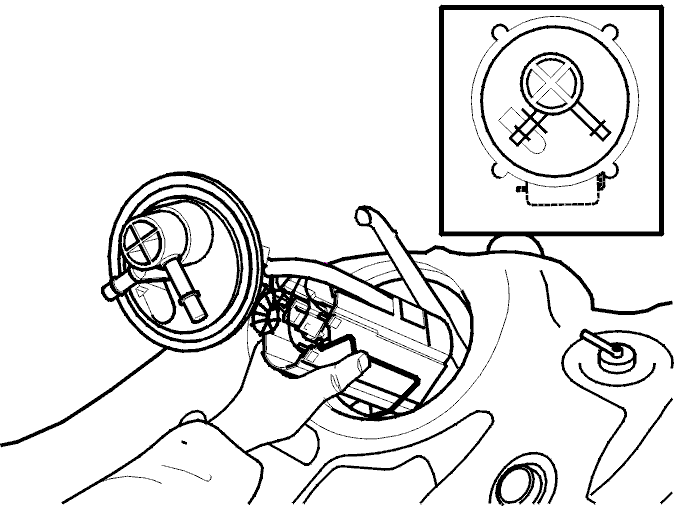

Правый блок топливного бака, продолжение:

• Установите новое уплотнительное кольцо. Смажьте новое уплотнительное кольцо вазелином
• Придавите вниз правый блок топливного бака так, чтобы соединители топливопровода были направлены вперед и вправо
• Убедитесь, что уплотнительное кольцо не зажато
• Затяните винт. Затяните до 60 Нм
• Установите шланги на блок топливного бака
• Вытрите пролитое топливо
• Поместите проводку в прорези резинового кольца.
