Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2004–2009 |
Снятие задней подушки двигателя
Подготовка
Снимите
- винт, крепящий крепление реактивной тяги на кронштейне на двигателе
- винты креплений стабилизирующей скобы двигателя на опорных стаканах подвески
- стабилизирующую скобу двигателя.

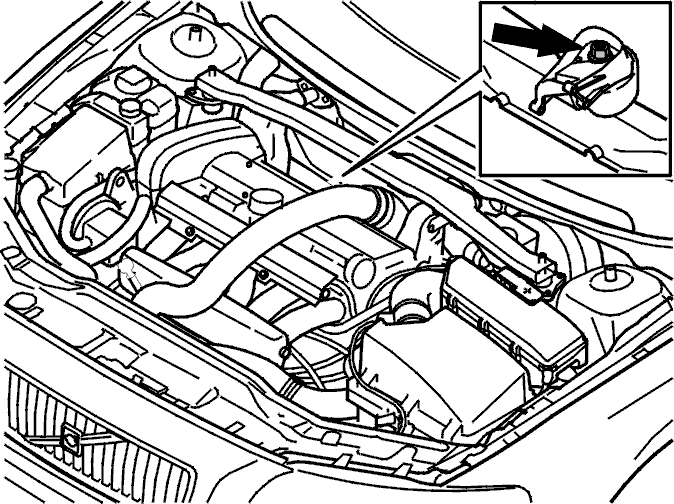

Снимите
- верхнюю гайку задней подушки двигателя.
Поднимите автомобиль
Снимите
- брызговик под двигателем.
Снимите
- оба винта крепления и тормозной трубки с защелки
- отогните крепления вперед
- элемент каталитического преобразователя.

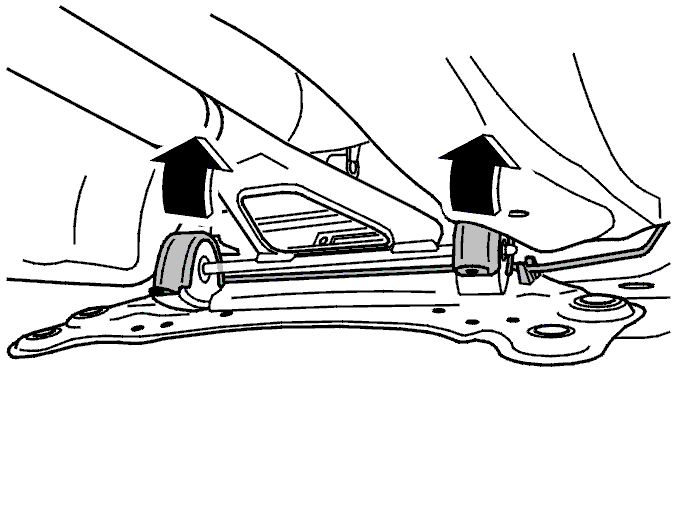

Снимите
- кронштейн нагреваемого датчика кислорода с подрамника
- нижний винт подушки двигателя.
Замена задней подушки двигателя
- Снимите винт и гайку на креплении нижней реактивной тяги к кронштейну на коробке передач
- Поместите передвижной домкрат под коробку передач
- Осторожно поднимите двигатель таким образом, чтобы можно было заменить подушку двигателя
- Установите новую подушку двигателя
- Установите новый винт на нижнем креплении подушки двигателя. Пока не затягивайте
- Осторожно опустите двигатель
-
Примечание: > Убедитесь, что направляющий штифт для подушки двигателя расположен правильно.
- Уберите передвижной домкрат.
Установка задней подушки двигателя
- Затяните нижний винт подушки двигателя. Затяните до 50 Н·м
- Установите кронштейна нагреваемого датчика кислорода
- Установите брызговик под двигателем. Затяните до 25 Н·м.
Установите
- оба винта креплений элемента каталитического преобразователя тройного действия (TWC). Затяните до 10 Н·м
- тормозную трубку на элемент каталитического преобразователя
- элемент каталитического преобразователя. Затяните до 25 Н·м.
Опустите автомобиль.
Установите
- новую гайку в верхнем креплении подушки двигателя. Затяните до 50 Н·м.
Установите
- стабилизирующую скобу двигателя между опорными стаканами подвески. Затяните четыре винта. Затяните до 50 Н·м
- винт крепления стабилизирующей скобы двигателя на реактивной штанге на двигателе. Затяните до 80 Н·м.
Завершение
- Установите новый винт и гайку на нижней реактивной тяге. Затяните до 35 Н·м. Дозатяните на угол 90°. Используйте угломер 🔧 VINKELMÄTARE.
