Опора двигателя, передняя, замена (B8444S)

Подготовительные работы

Снимите:

• крышку маслозаливной горловины
• верхнюю крышку двигателя, потянув ее вверх. Установите на место крышку маслозаливной горловины.

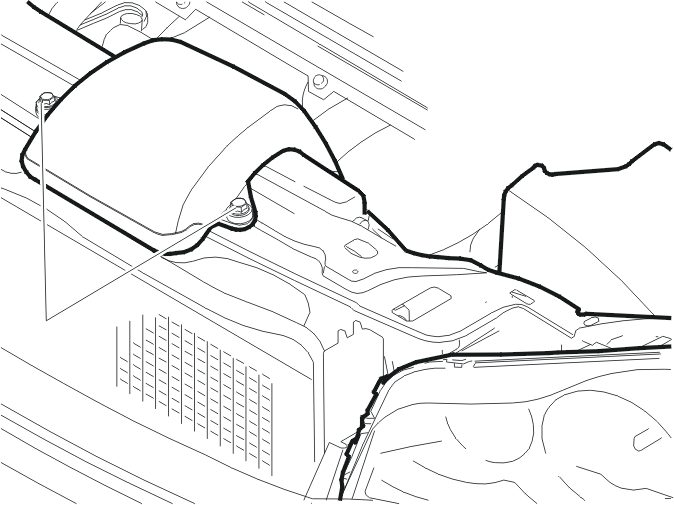

Снятие впускной трубы воздушного фильтра (ACL)

Снимите:

• винты 2 шт.
• впускную трубу воздушного фильтра

Снятие защитного кожуха под двигателем

Снимите:

• болты, 6 шт.
• защитную крышку под двигателем.

Снятие болтов нижнего рычага передачи момента

Снимите 2 винта крепления коробки передач к нижнему рычагу передачи момента.

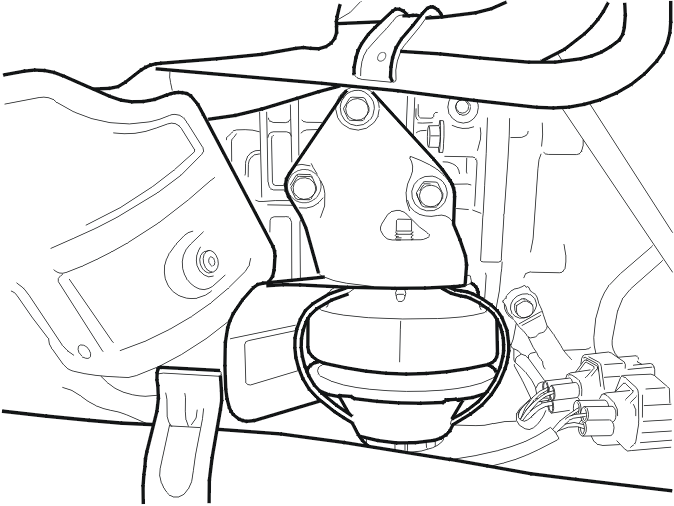

Снятие подушки двигателя

Снимите нижний винт подушки двигателя.

Снятие болтов рычага передачи момента

Снимите 2 винта у колесной стойки с обеих сторон.

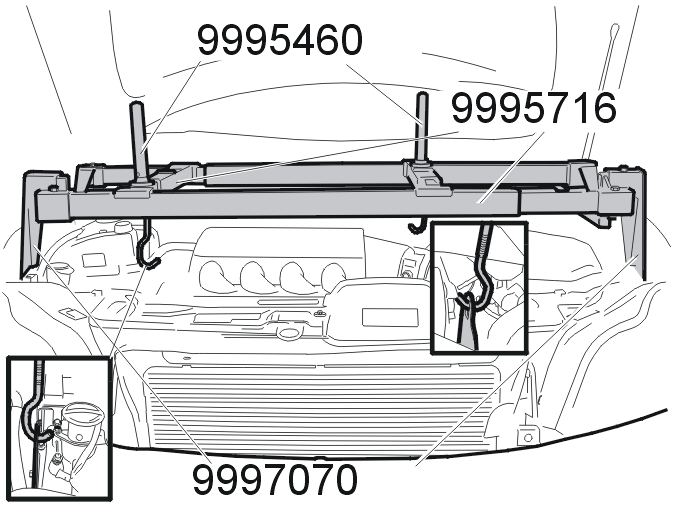

Установка на место подъемного механизма

Осторожно: При подъеме двигателя следите за тем, чтобы подъемная петля не царапала рычаг передачи момента. Оберните рычаг передачи момента лентой и не давайте ему соприкасаться с петлей.

Установите подъемный механизм 🔧 LYFTBYGEL (MOTORER) ANVÄNDS MED 2 ST 999 5460, объединенный с набором 🔧 FÄSTE (FÖR 9995716B) и подъемными крюками 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40. Поднимите двигатель прим. на 20 мм так, чтобы разгрузить подушку двигателя.

Снятие подушки двигателя, продолжение

Снимите:

• верхнюю гайку подушки двигателя, 1 шт.
• болты кронштейна подушки двигателя, 3 шт.
• кронштейн
• подушку двигателя с защитным листом.

Установка на место подушки двигателя

Осторожно: При подъеме двигателя следите за тем, чтобы подъемная петля не царапала рычаг передачи момента. Оберните рычаг передачи момента лентой и не давайте ему соприкасаться с петлей.

Установите:

• подушку двигателя с защитным листом
• кронштейн
• винты кронштейна подушки двигателя, 3 шт., не затягивайте
• верхнюю гайку подушки двигателя, не затягивайте. Опустите двигатель.

Установите нижний винт M10 подушки двигателя.

Установка на место болтов нижнего рычага передачи момента

Установите 2 винта крепления коробки передач к нижнему рычагу передачи момента. Затяните. См.: Момент затяжки.

Установка грязезащитного щитка под двигателем

Установите:

• защитную крышку под двигателем
• болты М8, 6 шт.

Снятие подъемного механизма

Уберите подъемный механизм 🔧 LYFTBYGEL (MOTORER) ANVÄNDS MED 2 ST 999 5460, набор 🔧 FÄSTE (FÖR 9995716B) и подъемные крюки 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40.

Установка на место подушки двигателя, продолжение

Затяните:

• винты M10 кронштейна подушки двигателя, 3 шт.
• верхнюю гайку M10 подушки двигателя.

Установка на место болтов рычага передачи момента

Установите 2 винта М10 у колесных стоек с обеих сторон.

Установка на место впускной трубы воздушного фильтра

Установите:

• впускную трубу воздушного фильтра
• 2 винта M6.

Завершающие работы

Снимите крышку маслозаливной горловины.

Установите:

• верхнюю крышку двигателя
• крышку маслозаливной горловины.
