Описание входящих и выходящих сингалов

Применимость

Входящие сигналы

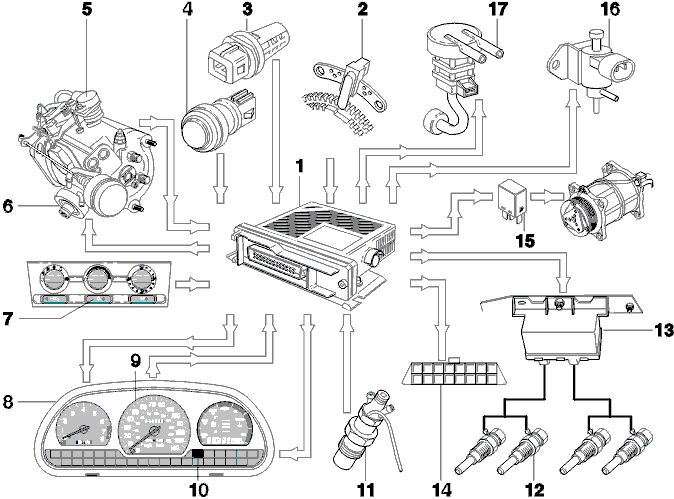

Следующие датчики передают сигналы для указанных функций(2) Датчик маховика: в.м.т. и частота вращения коленчатого вала для определения правильного времени впрыска и времени накала свечей предпускового подогрева.(3) Датчик температуры наружного воздуха для управления временем предварительного нагрева и последующего свечения свечей предпускового подогрева системы рециркуляции выхлопных газов.(4) Датчик температуры охлаждающей жидкости двигателя для управления как временем предварительного нагрева, так и временем последующего свечения свечей предпускового подогрева, и для управления системой рециркуляции выхлопных газов.(11) Датчик подъема иглы форсунки Nº 1. Для сообщения фактического времени впрыска (во время подъема иглы впрыска) и любой перерегулировки его.(5) Датчик положения топливного клапана для расчета нагрузки на двигатель. Он управляет рециркуляцией выхлопных газов, временем предварительного нагрева и последующего свечения свечей предпускового подогрева, а также компрессором системы кондиционирования.(9) Спидометр приборной панели для управления компрессором системы кондиционирования на низких скоростях.(1) Датчик высоты, работа которого основана на давлении воздуха (расположен в самом модуле управления), для управления рециркуляцией выхлопных газов.

Выходящие сигналы

Указание того, от каких параметров они зависят.(16+8) Частота вращения на холостом ходу управляется вакуумным клапаном, который управляет вакуумным усилителем холостого хода, в зависимости от температуры охлаждающей жидкости двигателя и выключателя системы кондиционирования.(17) Включение рециркуляции выхлопных газов в зависимости от частоты вращения коленчатого вала, температуры наружного воздуха, температуры охлаждающей жидкости двигателя, нагрузки на двигатель и давления наружного воздуха.(15) Реле, компрессор системы кондиционирования, если система кондиционирования выбрана на панели управления. Модуль управления проверяет на наличие определенных условий перед тем, как компрессор системы кондиционирования сможет работать. Эти условия зависят от скорости автомобиля, нагрузки на двигатель и температуры охлаждающей жидкости двигателя.(6) Регулировка времени впрыска, рассчитывается при помощи частоты вращения коленчатого вала, времени впрыска в данный момент, нагрузки на двигатель и температуры охлаждающей жидкости двигателя.(12+13) Время предварительного нагрева и последующего свечения рассчитывается в зависимости от нагрузки на двигатель, частоты вращения коленчатого вала, температуры охлаждающей жидкости, давления наружного воздуха и прошедшего времени. Свечи пускового подогрева подсоединены двумя отдельными реле.(10) Индикаторная лампа в приборной панели, в зависимости от времени предварительного нагрева.(14) В модуле управления есть встроенная диагностика, которая регистрирует неисправности и сохраняет соответствующие данные в памяти. Они могут быть считаны при помощи сканирующего прибора (системный тестер Volvo) через разъем передачи данных в консоли туннеля 14.
