Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 2001–2006 |
| V70 (00-08) | — | 2001–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
Подсоединение измерительного блока и проверка вывода заземления
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
Определения
| Напряжение постоянного тока в Вольтах (В) | Ulow = Напряжение около В |
|---|---|
| Ubat = Напряжение аккумулятора |
Разъем А, модуль автомобильного телефона (PHM)
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл | Другие |
|---|---|---|---|---|
| A1 | #1 | Микрофон телефонной системы громкоговорения, сигнал | Переменный ток при звуке из микрофона телефонной системы громкоговорения | - |
| A2 | #2 | Сигнал телефонной трубки, масса | Ulow | - |
| A3 | #3 | Сигнал телефонной трубки, микрофон | Переменный ток при звуке из микрофона телефонной трубки | Трудно измерить |
| A4 | #4 | Сигнал, громкоговоритель телефонной системы громкоговорения (-) | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| A5 | #5 | Сигнал, громкоговоритель телефонной системы громкоговорения (+) | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| A6 | #6 | Питание 30 | Ubat | - |
| A7 | #7 | - | - | - |
| A8 | #8 | - | - | - |
| A9 | #9 | - | - | - |
| A10 | #10 | CANL | Цифровой сигнал | - |
| A11 | #11 | Микрофон телефонной системы громкоговорения, масса | Ulow | - |
| A12 | #12 | Сигнал, телефонная трубка. громкоговоритель | Переменный ток при звуке в громкоговорителе телефонной трубки | - |
| A13 | #13 | Электропитание, телефонная трубка | 12 В | - |
| A14 | #14 | Сигнал держателя, телефонная трубка | U=8 В при выключенном держателе, при включенном держателе U=0 В, отсоединенный разъем U=5 В | - |
| A15 | #15 | - | - | - |
| A16 | #16 | - | - | - |
| A17 | #17 | Кабель столкновения от дополнительной системы удерживания (SRS) | U=12 В при активированной дополнительной системе удерживания (SRS), в противном случае U=0 В | - |
| A18 | #18 | Заземление | Ulow | - |
| A19 | #19 | - | - | - |
| A20 | #20 | - | - | - |
| A21 | #21 | - | - | - |
| A22 | #22 | CANH | Цифровой сигнал | - |
Разъем В, разъем громкоговорителя телефонной системы громкоговорения на модуле автомобильного телефона (PHM)
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| B9 | #9 | Сигнал, громкоговоритель телефонной системы громкоговорения (+) | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
| B10 | #10 | Сигнал, громкоговоритель телефонной системы громкоговорения (-) | Переменный ток при звуке в громкоговорителе системы телефонного громкоговорения | - |
Разъем С, разъем микрофона телефонной системы громкоговорения в стойке А
Разъем для автомобилей, изготовленных до недели 34 2001 года включительно
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| C8 | #8 | Микрофон телефонной системы громкоговорения, сигнал | Переменный ток при звуке из микрофона телефонной системы громкоговорения | - |
| C18 | #18 | Микрофон телефонной системы громкоговорения, масса | Ulow | - |
Разъем для автомобилей, изготовленных с недели 35 2001 года включительно
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| А | - | Микрофон телефонной системы громкоговорения, сигнал | Переменный ток при звуке из микрофона телефонной системы громкоговорения | - |
| B | - | Микрофон телефонной системы громкоговорения, масса | Ulow | - |
Разъем D, разъем телефонной трубки
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| D1 | #32 | - | - | - |
| D2 | #33 | - | - | - |
| D3 | #34 | Сигнал телефонной трубки, микрофон | Переменный ток при звуке из микрофона телефонной трубки | - |
| D4 | #35 | Сигнал, телефонная трубка. громкоговоритель | Переменный ток при звуке в громкоговорителе телефонной трубки | - |
| D5 | #36 | Сигнал телефонной трубки, масса | Ulow | - |
| D6 | #37 | Сигнал держателя, телефонная трубка | U=8 В при выключенном держателе, при включенном держателе U=0 В, отсоединенный разъем U=5 В | - |
| D7 | #38 | Электропитание, телефонная трубка | 12 В | - |
| D8 | #39 | - | - | - |

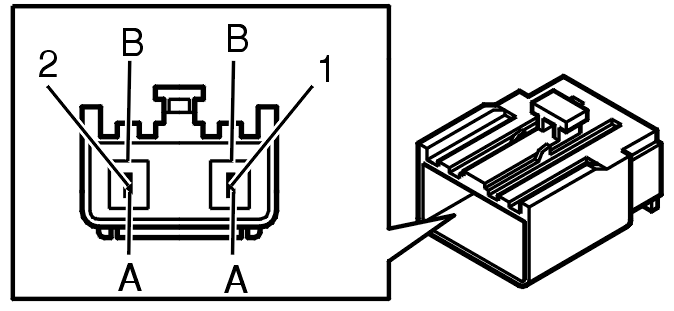

Разъем Е, антенна автомобильного телефона/GPS, двойная Hirose GT5 в правой стойке А
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| 1A | - | Сигнал антенны, автомобильный телефон | - | - |
| 1B | - | Защитное заземление, сигнал антенны | - | - |
| 2A | - | Сигнал антенны, GPS | - | - |
| 2B | - | Защитное заземление, сигнал антенны | - | - |
Разъем F, антенна автомобильного телефона (коричневый разъем), одиночная Hirose GT5
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| А | - | Антенна | Сигнал антенны, автомобильный телефон | - |
| B | - | GND (защита) | Защитное заземление, сигнал антенны | - |
Разъем G, антенна GPS (серый разъем), одиночная Hirose GT5
Примечание: Применимо только к автомобильным телефонам с Volvo On Call.
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| А | - | Антенна | Сигнал антенны, GPS | - |
| B | - | GND (защита) | Защитное заземление, сигнал антенны | - |
Разъем Н, микрофон телефонной системы громкоговорения. Только в автомобилях, изготовленных до недели 34 2001 года включительно
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Зажигание вкл. | Другие |
|---|---|---|---|---|
| 1 | - | Сигнал HF MIC | Микрофон телефонной системы громкоговорения, сигнал | Переменный ток при звуке из микрофона телефонной системы громкоговорения |
| 2 | - | Масса HF MIC | Микрофон телефонной системы громкоговорения, масса | Ulow |
