Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4164S3 | 2011, 2012 |
| C30 | B4204S3 | 2011–2013 |
| C30 | B4204S4 | 2011–2013 |
| C30 | B5254T7 | 2011–2013 |
| C30 | D4164T | 2011 |
| C30 | — | 2007–2011A |
| C30 Electric | E400V1 | 2011, 2012 |
| C30 Electric | E400V2 | 2013 |
| C70 (06-) | B5254T7 | 2011–2013 |
| C70 (06-) | — | 2006–2011A |
| S40 (04-) | B4164S3 | 2011, 2012 |
| S40 (04-) | B4204S3 | 2011, 2012 |
| S40 (04-) | B4204S4 | 2011, 2012 |
| S40 (04-) | B5254T7 | 2011, 2012 |
| S40 (04-) | D4164T | 2011 |
| S40 (04-) | — | 2004–2010 |
| V50 | B4164S3 | 2011, 2012 |
| V50 | B4204S3 | 2011, 2012 |
| V50 | B4204S4 | 2011, 2012 |
| V50 | B5254T7 | 2011, 2012 |
| V50 | D4164T | 2011 |
| V50 | — | 2004–2010 |
Характеристики сигналов
Разъем D
Все приведенные ниже значения получены при измерении между соответствующим выводом в колонке 1 и выводом #C4 (масса), если в скобках после значения в таблице не указано иначе.
Общие сведения
Ullow, напряжение близко к 0 В.UIbat, напряжение аккумулятора.
Примечание: Перед считыванием необходимо подсоединить измерительный блок и проверить выводы заземления.

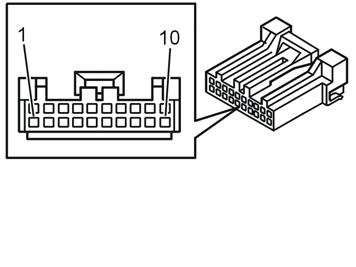

Разъем C
Разъем C
Разъем АВ
Внимание: Никогда не проводите измерения с помощью омметра или другого измерительного инструмента на разъеме пиротехнической надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!
| Вывод в измерительном блоке | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #1 | D1 | Электропитание | Uакк. | |
| #2 | D2 | Звуковой сигнал | Uакк. | |
| #3 | D3 | LIN | Ul | |
| #4 | D4 | Заземление (SWS) | Uнизк. | |
| #5 | D5 | Заземление (звуковой сигнал) | Uнизк. |
| Вывод в измерительном блоке | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #1 | C1 | Питание 30 (электропитание от аккумулятора) | Uнизк. | |
| #2 | C2 | Звуковой сигнал | Uакк. | 6-7 В при активации |
| #3 | C3 | Пустой | ||
| #4 | C4 | Заземление | Uнизк. | |
| #5 | C5 | LIN | Uнизк. | через модуль управления информационно-развлекательной системы (ICM) |
| #6 | C6 | Пустой | ||
| #7 | C7 | Фары | Uнизк. | - |
| #8 | C8 | CАN H | Цифровой сигнал | |
| #9 | C9 | CАN H | Цифровой сигнал | |
| #10 | C10 | Пустой |
| Вывод в измерительном блоке | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| # | AB1 | Надувная подушка безопасности 30% | ||
| # | AB2 | Надувная подушка безопасности 30% | ||
| # | AB3 | Надувная подушка безопасности 70% | ||
| # | AB4 | Надувная подушка безопасности 70% |
