Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2014–2015A |
| S60L | — | 2015 |
| S80 (07-) | — | 2015 |
| S80L | — | 2014, 2015 |
| V40 (13-) | — | 2015 |
| V40 Cross Country | — | 2015 |
| V60 | — | 2014–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2015 |
| XC60 | — | 2014–2015A |
| XC70 (08-) | — | 2015 |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим указанным (в колонке 1) подключением и заземлением питания (#15), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Широтно-импульсная модуляция |

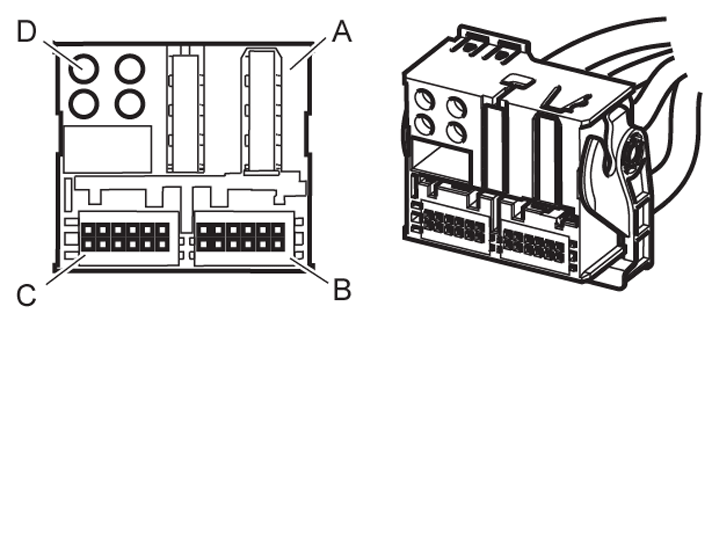

Контактный разъем А (16 штифтов: 1 - 8 светло-коричневые, 9 - 16 черные)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Выключите зажигание | Разное |
|---|---|---|---|---|---|
| #A1 | #A:1 | сеть LIN | U = 5 - 10 В | U = Ubat | Когда модуль управления в режиме ожидания:U = Ulow |
| #A2 | #A:2 | LIN, сигнальное заземление | U = Ulow | U = Ulow | - |
| #A3 | #A:3 | MS-CAN L | U= 1 - 4 В | U = Ulow | - |
| #A4 | #A:4 | MS-CAN H | U= 1 - 4 В | U = Ulow | - |
| #A5 | #A:5 | - | - | - | - |
| #A6 | #A:6 | - | - | - | - |
| #A7 | #A:7 | - | - | - | - |
| #A8 | #A:8 | - | - | - | - |
| #A9 | #A:9 | Антенна FM/AM | U = 10 - 12 В | U = Ulow | - |
| #A10 | #A:10 | - | - | - | - |
| #A11 | #A:11 | - | - | - | - |
| #A12 | #A:12 | Электропитание | U = Ubat | U = Ubat | +12 В пост. тока. |
| #A13 | #A:13 | - | - | - | - |
| #A14 | #A:14 | - | - | - | - |
| #A15 | #A:15 | Заземление | U = Ulow | U = Ulow | -12 В пост. тока. |
| #A16 | #A:16 | - | - | - | - |
Контактный разъем В (12 штифтов, белый).
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #A21 | #B:1 | AUX 1 правый, + | U = Ulow | - |
| #A22 | #B:2 | AUX 1 масса, левый + правый | U = Ulow | - |
| #A23 | #B:3 | AUX 1 левый, + | U = Ulow | - |
| #A24 | #B:4 | - | U = Ulow | - |
| #A25 | #B:5 | Выключить видео, входной сигнал | U = Ulow | - |
| #A26 | #B:6 | Выключить аудио, входной сигнал | U = Ulow | - |
| #A27 | #B:7 | AUX 2 левый, - | U = Ulow | - |
| #A28 | #B:8 | AUX 2 левый, + | U = Ulow | - |
| #A29 | #B:9 | AUX 2 правый, - | U = Ulow | - |
| #A30 | #B:10 | AUX 2 правый, + | U = Ulow | - |
| #A31 | #B:11 | - | U = Ulow | - |
| #A32 | #B:12 | Таймерное включение дисплея Wake-up | U = 3 В | Цифровой выходной сигнал. |
Контактный разъем С (12 штифтов, черный)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #A41 | #C:1 | Микрофон 1, + | U = 4 В | Аналоговый поступающий сигнал |
| #A42 | #C:2 | - | - | - |
| #A43 | #C:3 | Микрофон | U = 2 В | Не используется. |
| #A44 | #C:4 | VICS, масса | U = Ulow | VICS только для Японии. |
| #A45 | #C:5 | VICS RX | U = Ulow | VICS только для Японии.Входной сигнал. |
| #A46 | #C:6 | VICS ТX | U = Ulow | VICS только для Японии.Выходящий сигнал. |
| #A47 | #C:7 | Микрофон 1, - | U = Ulow | - |
| #A48 | #C:8 | - | - | - |
| #A49 | #C:9 | Микрофон, выход, - | U = 2 В | - |
| #A50 | #C:10 | Экранирование VICS | U = Ulow | - |
| #A51 | #C:11 | - | - | - |
| #A52 | #C:12 | VICS beacon power | U = Ulow | VICS только для Японии.прим. 700 мА. |

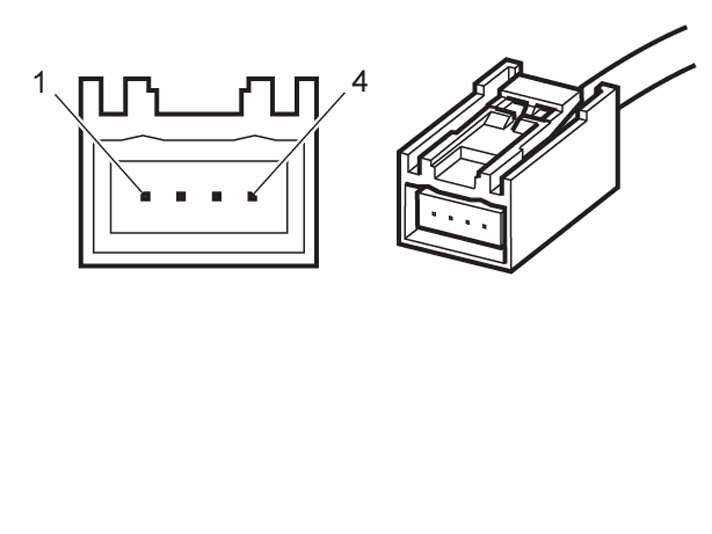

Контактный разъем D (4 штифта, 2 оптических провода, MOST, черный)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #D:1 | MOST, RX | Не поддается измерению. | Оптический. | |
| #D:2 | MOST, ТX | Не поддается измерению. | Оптический. | |
| #D:3 | - | - | - | |
| #D:4 | - | - | - |

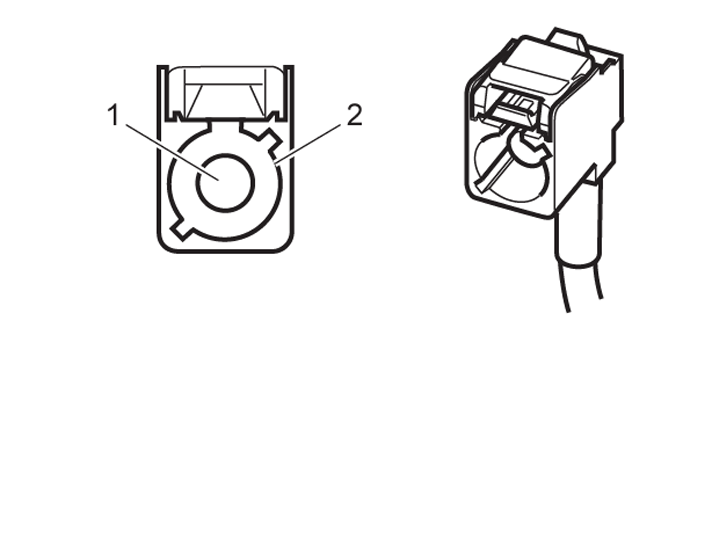

Контактный разъем Е (Ввод видеосигнала TVM, 2 штифта, зеленый FAKRA)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B41 | #E:1 | CVBS, композитный видеосигнал от модуля управления телевизора (TVM) | U = Ulow | Аналоговый вход |
| #B42 | #E:2 | Масса и экранирование | U = Ulow | - |
Контактный разъем F (Ввод видеосигнала PAC, 2 штифта, коричневый FAKRA)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B43 | #F:1 | CVBS, композитный видеосигнал | U = 5 В | Аналоговый входной сигнал от модуля камеры парковки (PAC). |
| #B44 | #F:2 | Масса и экранирование | U = Ulow |

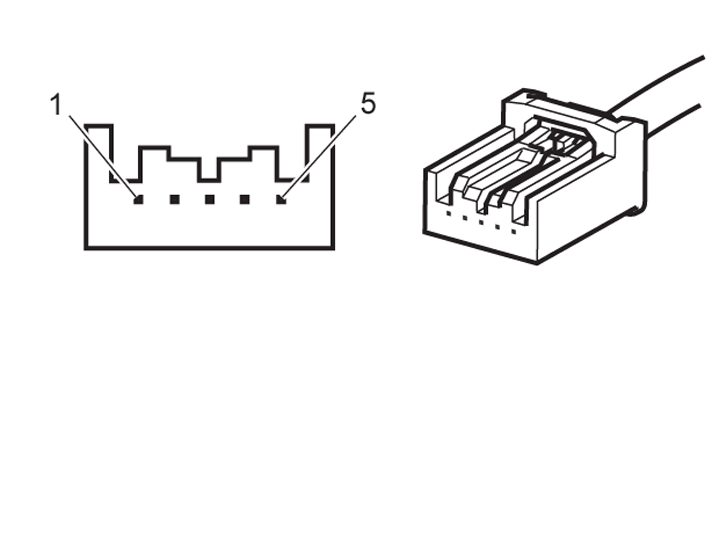

Контактный разъем Н ("USB-подключение", 5 штифтов, серый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B21 | #H:1 | Напряжения питания USB | U = 5 В | +5 В пост. тока. Макс. 1,6 А. |
| #B22 | #H:2 | USB, - данных | U = Ulow | Цифровой сигнал. |
| #B23 | #H:3 | USB, + данных | U = Ulow | Цифровой сигнал. |
| #B24 | #H:4 | USB, масса | U = Ulow | -5 В пост. тока. |
| #B25 | Крыло | Экранирование | U = Ulow | - |
Контактный разъем I ("USB-подключение PHM/ETC", 5 штифтов, коричневый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B-11 | #I:1 | Напряжения питания USB | U = 5 В | +5 В пост. тока. |
| #B-12 | #I:2 | USB, - данных | U = Ulow | цифровой |
| #B-13 | #I:3 | USB, + данных | U = Ulow | цифровой |
| #B-14 | #I:4 | USB, масса | U = Ulow | -5 В пост. тока. |
| #B-15 | Крыло | Экранирование | U = Ulow | - |
Контактный разъем J (Ввод видеосигнала передней парковочной камеры, 5 штифтов, серый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B-1 | #J:1 | - | - | - |
| #B-2 | #J:2 | CVBS + композитный видеосигнал от передней парковочной камеры | U = 1 В | Аналоговый поступающий сигнал |
| #B-3 | #J:3 | Экранирование | U = Ulow | - |
| #B-4 | #J:4 | CVBS - композитный видеосигнал от передней парковочной камеры | U = 1 В | Аналоговый поступающий сигнал |
| #B-5 | #J:5 | - | - | - |
Контактный разъем L (Выходной видеосигнал, экран центральной консоли, 3 штифта, светло-синий)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #L:1 | LVDS (-) | Не поддается измерению. | Цифровой сигнал, прим. 700 МГц. |
| - | #L:2 | LVDS (+) | Не поддается измерению. | Цифровой сигнал, прим. 700 МГц. |
| - | #L:3 | Экранирование | U = Ulow | - |

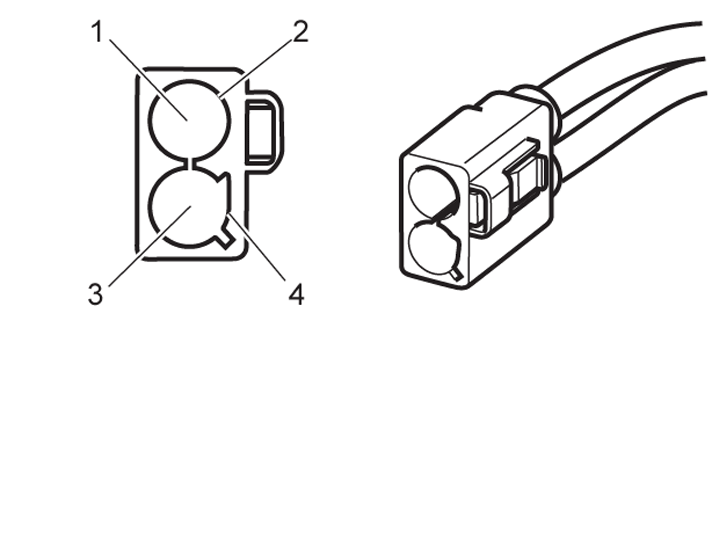

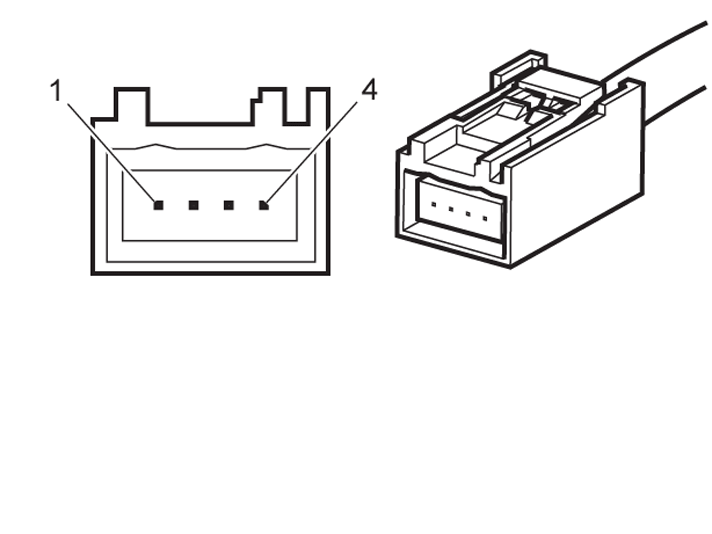

Контактный разъем М (усилитель антенны 1 и 2, 4 штифта, белый, двойной FAKRA)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B31 | #M:1 | Усилитель антенны 2FM/AM, сигнал основной антенны. | U = Ulow | - |
| #B32 | #M:2 | Экранирование | U = 10 В | - |
| #B33 | #M:3 | Усилитель антенны 2 FM, сигнал вспомогательной антенны. | U = Ulow | - |
| #B34 | #M:4 | Масса. | U = Ulow | - |

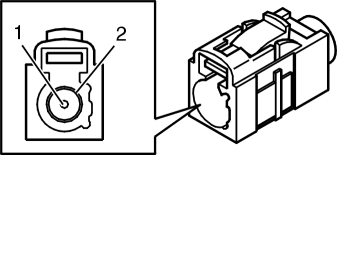

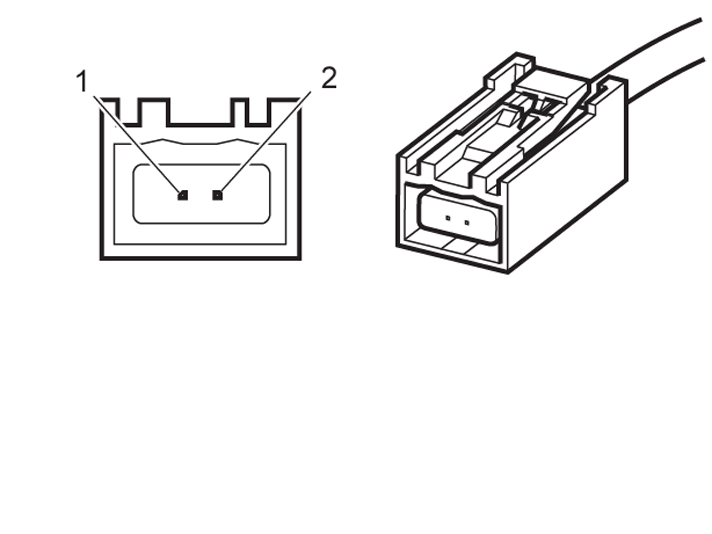

Контактный разъем N (GPS-антенна, 2 штифта, синий FAKRA)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #B45 | #N:1 | Сигнал GPS | U = 5 В | Аналоговый поступающий сигнал |
| #B46 | #N:2 | Масса и экранирование | U = Ulow | - |
