Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014 |
| S80 (07-) | — | 2011–2015A |
| S80L | — | 2010–2013 |
| V40 (13-) | — | 2013, 2014 |
| V40 Cross Country | — | 2013, 2014 |
| V60 | — | 2011–2015A |
| V70 (08-) | — | 2011–2014 |
| XC60 | — | 2011–2015A |
| XC70 (08-) | — | 2011–2015A |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим указанным подключением и заземлением, если в скобках после значения в таблице не указано иное.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Широтно-импульсная модуляция |

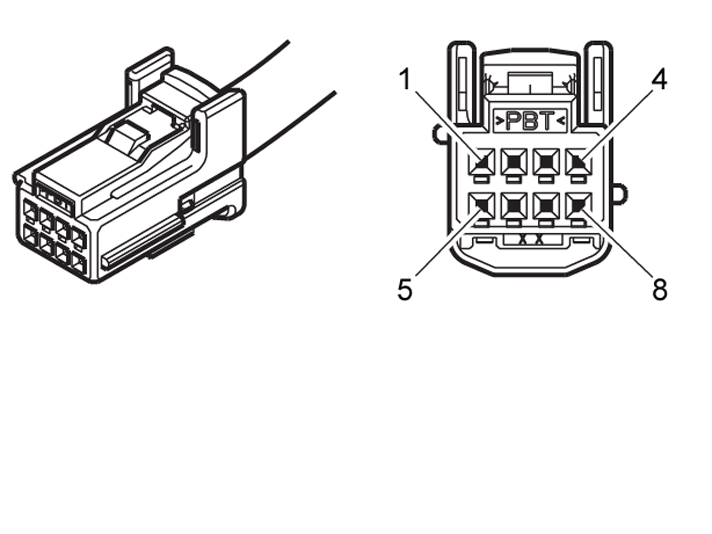

Разъем J1 (черный)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #51 | #J1:1 | +30, электропитание | U = Ubat | - |
| #52 | #J1:2 | - | - | - |
| #53 | #J1:3 | - | - | - |
| #54 | #J1:4 | сеть LIN | U = Uакк. +/- 5% | - |
| #55 | #J1:5 | Заземление | U = 0 В | - |
| #56 | #J1:6 | - | - | - |
| #57 | #J1:7 | - | - | - |
| #58 | #J1:8 | - | - | - |

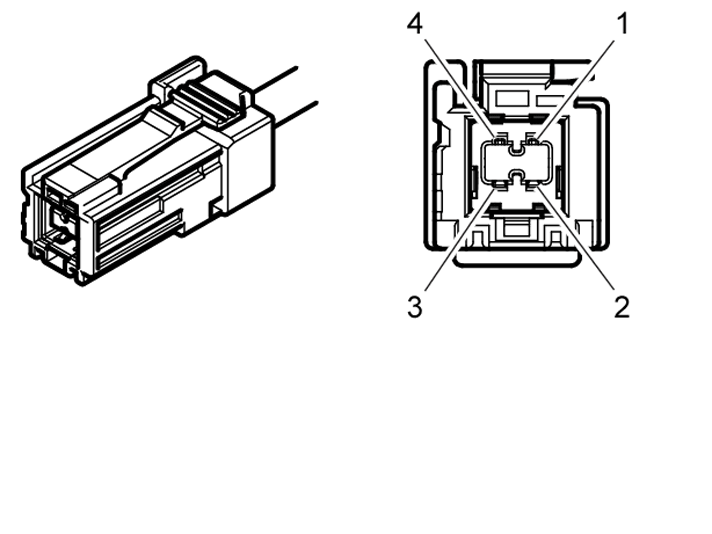

Разъем J3 (серый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #31 | #J3:1 | USB, + напряжения питания | U = 5 В | Touch panel |
| #32 | #J3:2 | USB, - данных | U = около 0,16 В | Touch panel |
| #33 | #J3:3 | USB, + данных | U = около 3,65 В | Touch panel |
| #34 | #J3:4 | USB, экран/заземление - | U = 0 В | Touch panel |
Разъем J6 (синий)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #1 | #J6:1 | GPS, сигнал антенны | U = около 5 В | - |
| #2 | #J6:2 | GPS, экран/заземление | U=0 В | - |
Разъем J7 (синий)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| #41 | #J7:1 | Аналоговый, правый линейный выход + | UAC = 0,8 В - 3,0 В (изменяется между контактами #J7:1 и #J7:2) | Измеренное значение соответствует выбранному объему, 25 - 100%. |
| #42 | #J7:2 | Аналоговый, правый линейный выход - | UAC = 0,8 В - 3,0 В (изменяется между контактами #J7:1 и #J7:2) | Измеренное значение соответствует выбранному объему, 25 - 100%. |
| #43 | #J7:3 | - | - | - |
| #44 | #J7:4 | Аналоговый, микрофон экран/заземление - | U=0 В | - |
| #45 | #J7:5 | Аналоговый, левый линейный выход + | UAC = 0,8 В - 3,0 В (изменяется между контактами #J7:5 и #J7:6) | Измеренное значение соответствует выбранному объему, 25 - 100%. |
| #46 | #J7:6 | Аналоговый, левый линейный выход - | UAC = 0,8 В - 3,0 В (изменяется между контактами #J7:5 и #J7:6) | Измеренное значение соответствует выбранному объему, 25 - 100%. |
| #47 | #J7:7 | - | - | - |
| #48 | #J7:8 | Аналоговый, микрофон, сигнал + | U = около 4 В | - |
