Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2014–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2014–2015A |
| S80L | — | 2013–2015 |
| V60 | — | 2014–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2014, 2015 |
| XC60 | — | 2014–2015A |
| XC70 (08-) | — | 2014–2015A |
Общие сведения
Примечание: Есть несколько вариантов модуля звуковоспроизведения (AUD) и вариант на конкретном автомобиле в зависимости от модели и уровня оборудования. Данный перечень не содержит описание этих различных вариантов, а только различные разъемы для подключения функций и сигналов.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Ulow = | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Сигнал с широтно-импульсной модуляцией в % |

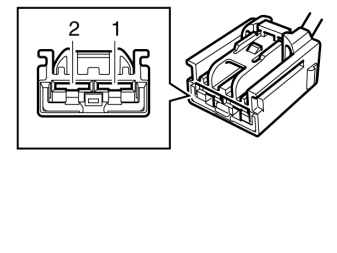

2-полюсный разъем, черный
| Подключение измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #1 | Электропитание +30 | Uакк. | - |
| - | #2 | Масса | Ulow | - |
Разъем MOST: 2-полюсный, черный
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #1 | Входной сигнал, сеть MOST | - | Оптический входной сигнал, когда активирована сеть MOST. |
| - | #2 | Выходной сигнал, сеть MOST | - | Оптический выходной сигнал, когда активирована сеть MOST. |

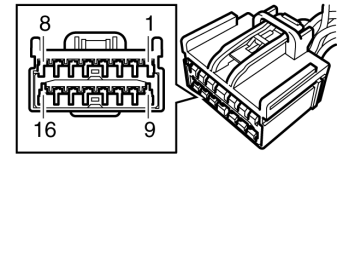

16-полюсный разъем, зеленый
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #1 | Выходной аналоговый сигнал, громкоговоритель левой передней двери (-) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #2 | Аналоговый выходной сигнал, центральный громкоговоритель (-) | U= 0 - 11 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #3 | Выходной аналоговый сигнал, громкоговоритель правой передней двери (-) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #4 | Выходной аналоговый сигнал, громкоговоритель левой задней двери (-) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #5 | Выходной аналоговый сигнал, громкоговоритель правой задней двери (-) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #6 | - | - | - |
| - | #7 | - | - | - |
| - | #8 | - | - | - |
| - | #9 | Выходной аналоговый сигнал, громкоговоритель левой задней двери (+) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #10 | Аналоговый выходной сигнал, центральный громкоговоритель (+) | U= 0 - 11 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #11 | Выходной аналоговый сигнал, громкоговоритель правой передней двери (+) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #12 | Выходной аналоговый сигнал, громкоговоритель левой передней двери (+) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #13 | Выходной аналоговый сигнал, громкоговоритель правой задней двери (+) | U= 0 - 19 В | Напряжение зависит от выходной мощности модуля управления. |
| - | #14 | - | - | - |
| - | #15 | - | - | - |
| - | #16 | Электропитание +30 (RDB Logic Feed) | Uакк. | - |

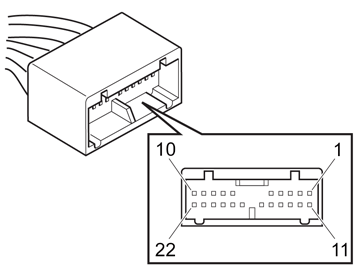

22-полюсный разъем, зеленый (применимо только к автомобилям, на транспортные средства, имеющих разъем для наушников)
| Вывод измерительного блока | Вывод, модуль управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #1 | Аналоговый сигнал, разъем для наушников 1, слева (+) | - | Аналоговый выходной сигнал, когда разъем для наушников задействован. |
| - | #2 | Аналоговый сигнал, разъем для наушников 1, справа (+) | - | Аналоговый выходной сигнал, когда разъем для наушников задействован. |
| - | #3 | Аналоговый сигнал, разъем для наушников 2, слева (+) | - | Аналоговый выходной сигнал, когда разъем для наушников задействован. |
| - | #4 | Аналоговый сигнал, разъем для наушников 2, справа (+) | - | Аналоговый выходной сигнал, когда разъем для наушников задействован. |
| - | #5 | - | - | - |
| - | #6 | - | - | - |
| - | #7 | - | - | - |
| - | #8 | - | - | - |
| - | #9 | - | - | - |
| - | #10 | - | - | - |
| - | #11 | - | - | - |
| - | #12 | - | - | - |
| - | #13 | Аналоговый сигнал, разъем для наушников 1 (-) | U = Ulow | - |
| - | #14 | Аналоговый сигнал, разъем для наушников 2 (-) | U = Ulow | - |
| - | #15 | Проверка разъемов для наушников 1 и 2 (-) | U = Ulow | Аналоговый входной сигнал, когда используются кнопки "вперед/назад" и переключения режимов (MODE). |
| - | #16 | Проверка разъема для наушников 1 (+) | U = 5,0 В (наушники не подключены)U = 4,02 В (не активирована никакая кнопка)U = 3,16 В (кнопка "назад" задействована)U = 2,37 В (кнопка "вперед" задействована)U = 0,9 В (кнопка MODE задействована) | Аналоговый входной сигнал, когда используются кнопки "вперед/назад" и переключения режимов (MODE). |
| - | #17 | Проверка разъема для наушников 2 (+) | U = 5,0 В (наушники не подключены)U = 4,02 В (не активирована никакая кнопка)U = 3,16 В (кнопка "назад" задействована)U = 2,37 В (кнопка "вперед" задействована)U = 0,9 В (кнопка MODE задействована) | Аналоговый входной сигнал, когда используются кнопки "вперед/назад" и переключения режимов (MODE). |
| - | #18 | - | - | - |
| - | #19 | - | - | - |
| - | #20 | - | - | - |
| - | #21 | - | - | - |
| - | #22 | - | - | - |
22-полюсный контакт, синий (только для автомобилей с функцией активного шумоподавления (ANC))
| Вывод измерительного блока | Вывод, модуль управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #1 | - | - | - |
| - | #2 | - | - | - |
| - | #3 | Выходной аналоговый сигнал, микрофон со стороны пассажира/спереди (+) | U = 8 В | - |
| - | #4 | Выходной аналоговый сигнал, микрофон сзади (-) | U = Ulow | Масса. |
| - | #5 | Выходной аналоговый сигнал, микрофон со стороны водителя (+) | U = 8 В | - |
| - | #6 | - | - | - |
| - | #7 | - | - | - |
| - | #8 | - | - | - |
| - | #9 | - | - | - |
| - | #10 | - | - | - |
| - | #11 | - | - | - |
| - | #12 | - | - | - |
| - | #13 | Выходной аналоговый сигнал, микрофон со стороны пассажира/спереди (-) | U = Ulow | Масса. |
| - | #14 | Выходной аналоговый сигнал, микрофон сзади (+) | U = 8 В | - |
| - | #15 | Выходной аналоговый сигнал, микрофон со стороны водителя (-) | U = Ulow | Масса. |
| - | #16 | - | - | - |
| - | #17 | - | - | - |
| - | #18 | - | - | - |
| - | #19 | - | - | - |
| - | #20 | - | - | - |
| - | #21 | - | - | - |
| - | #22 | - | - | - |
