Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2010–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2012–2015 |
| XC60 | — | 2011–2015A |
| XC70 (08-) | — | 2012–2015A |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #C1-6, указанным в колонке 2 (заземление), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить узловые точки.
Между модулем управления и компонентами может быть несколько соединений и разъемов. Более подробную информацию о соединениях и разъемах см. в соответствующем разделе Схемы электрооборудования.
| U = | Напряжение постоянного тока в вольтах (В) | UAC= | Напряжение переменного тока в вольтах (В) |
|---|---|---|---|
| Uакк.= | Напряжение аккумулятора (В) | f = | Частота в герцах (Гц) |
| Uнизк.= | Напряжение приблизительно 0 В | t = | Время в секундах |
| PWM = | Сигнал широтно-импульсной модуляции в % |

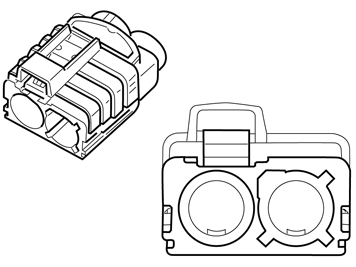

Таблица сигналов, разъем С1
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| - | #C1:1 | Входной сигнал MOST | Оптический входной сигнал, когда активирована сеть MOST | Оптический входной сигнал, когда активирована сеть MOST | - |
| - | #C1:2 | Сигнал MOST | Оптический выходной сигнал, когда активирована сеть MOST | Оптический выходной сигнал, когда активирована сеть MOST | - |

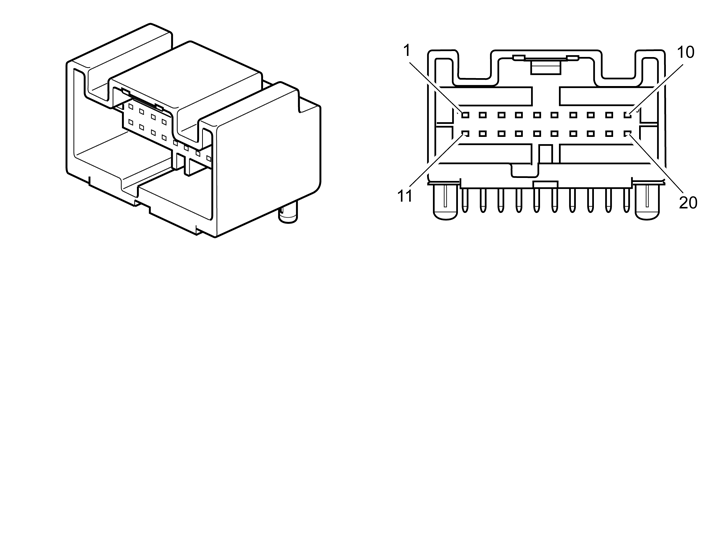

Таблица сигналов, разъем С2
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| #1 | #C2-1 | Электропитание | U= 0 - 12 В | U= 0 - 12 В | - |
| #2 | #C2-2 | Масса | U=Ulow | U=Ulow | - |
| #3 | #C2-3 | Резерв | - | ||
| #4 | #C2-4 | Видеосигнал | CVBS, выходной сигнал | ||
| #5 | #C2-5 | Сигнал массы | U=Ulow | U=Ulow | CVBS, заземление сигнала |
| #6 | #C2-6 | Резерв | - | ||
| #7 | #C2-7 | Резерв | - | ||
| #8 | #C2-8 | Резерв | |||
| #9 | #C2-9 | Резерв | |||
| #10 | #C2-10 | Резерв | |||
| #11 | #C2-11 | Резерв | |||
| #12 | #C2-12 | Резерв | |||
| #13 | #C2-13 | Резерв | |||
| #14 | #C2-14 | Резерв | |||
| #15 | #C2-15 | Резерв | |||
| #16 | #C2-16 | Резерв | |||
| #17 | #C2-17 | Резерв | |||
| #18 | #C2-18 | Резерв | |||
| #19 | #C2-19 | Резерв | |||
| #20 | #C2-20 | Резерв |

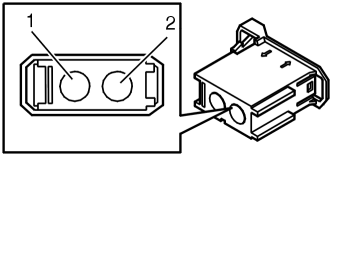

Таблица сигналов, разъем С4
| Подключение измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой ход | Разное |
|---|---|---|---|---|---|
| - | #1 | ТВ-сигнал | Сигнал антенны | Сигнал антенны | |
| - | #2 | ТВ-сигнал | Сигнал антенны | Сигнал антенны |
