Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2012–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2012–2015 |
| XC60 | — | 2011–2015A |
| XC70 (08-) | — | 2012–2015A |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим указанным (в колонке 1) подключением и заземлением (#5), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Широтно-импульсная модуляция |

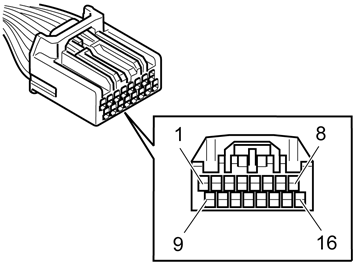

Разъем C1
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Выключите зажигание | Разное |
|---|---|---|---|---|---|
| #1 | #C1-1 | MS-CAN L, #2 | U = 2,5 - 3,5 В | U = Ulow | |
| #2 | #C1-2 | MS-CAN H, #2 | U = 2,5 - 3,5 В | U = Ulow | Аналоговый поступающий сигнал |
| #3 | #C1-3 | LIN SWS | U = 8 В | U = Ulow | |
| #4 | #C1-4 | - | - | - | Аналоговый поступающий сигнал |
| #5 | #C1-5 | Заземление питания | U = Ulow | U = Ulow | |
| #6 | #C1-6 | - | - | - | |
| #7 | #C1-7 | - | - | - | |
| #8 | #C1-8 | Питание 30 | U = Ubat | U = Ubat | |
| #9 | #C1-9 | MS CAN L, #1 | U = 2,5 - 3,5 В | U = Ulow | |
| #10 | #C1-10 | MS CAN H, #1 | U = 2,5 - 3,5 В | U = Ulow | |
| #11 | #C1-11 | - | |||
| #12 | #C1-12 | - | |||
| #13 | #C1-13 | Заземление, электропитание | U = Ulow | U = Ulow | |
| #14 | #C1-14 | - | - | - | |
| #15 | #C1-15 | - | - | - | |
| #16 | #C1-16 | Питание 30 | U = Ubat | U = Ubat |

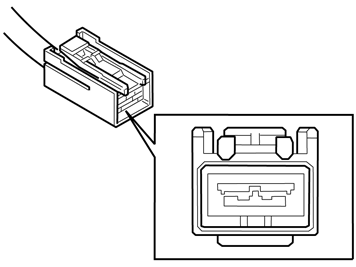

Разъем C2
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C2-1 | Входной сигнал, сеть MOST | - | Оптический входной сигнал |
| - | #C2-2 | Выходной сигнал, сеть MOST | - | Оптический выходной сигнал |
Контактный разъем С3 (Синий)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C3-1 | Цифровой видеосигнал (-) от встроенного модуля звуковоспроизведения (IAM) | - | LVDS |
| - | #C3-2 | Цифровой видеосигнал (+) от встроенного модуля звуковоспроизведения (IAM) | - | LVDS |
| - | #C3-3 | Заземление, электропитание | U = Ulow | LVDS |
Контактный разъем С4 (зеленый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C4-1 | CVBS, композитный видеосигнал от модуля управления телевизора (TVM) или развлекательного модуля заднего сиденья (RSE) | - | - |
| - | #C4-2 | Сигнал массы и экранный сигнал | U = Ulow | - |
Контактный разъем С5 (коричневый)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C5-1 | CVBS, композитный видеосигнал от модуля камеры парковки (PAC) | - | - |
| - | #C5-2 | Сигнал массы и экранный сигнал | U = Ulow | - |

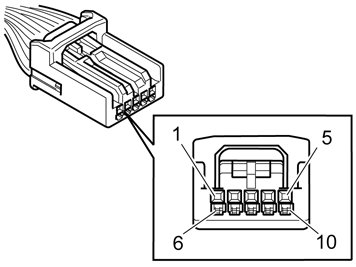

Контактный разъем C6
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C6-1 | - | - | - |
| - | #C6-2 | CVBS + композитный видеосигнал от передней парковочной камеры | - | - |
| - | #C6-3 | Сигнал массы и экранный сигнал | U = Ulow | - |
| - | #C6-4 | CVBS, композитный видеосигнал от передней камеры парковки | - | - |
| - | #C6-5 | - | - | - |
Контактный разъем C7 (только для 5-дюймового экрана)
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C7-1 | Электропитание | - | USB |
| - | #C7-2 | Данные (-) | - | USB |
| - | #C7-3 | Данные (+) | - | USB |
| - | #C7-4 | Заземление, электропитание | U = Ulow | USB |
| - | #C7-5 | Заземление | - | USB |
