Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC60 | — | 2009–2011 |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #A11, указанным в колонке 1 (заземление питания), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах |
| PWM = | Модулированный по длительности импульса сигнал в % |

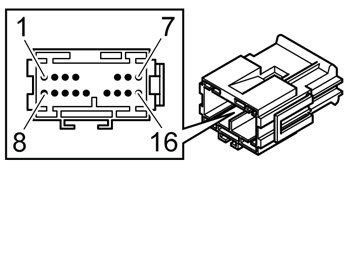

Разъем C1
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Выключите зажигание | Разное |
|---|---|---|---|---|---|
| #25 | #C1-1 | Питание 30 | U = Ubat | U = Ubat | Входной сигнал. |
| #26 | #C1-2 | Прием сигнала, ICS IR | Входной сигнал.Фильтр нижних частот в модуле управления информационно-развлекательной системы (ICM) пропускает только частоты ниже 2 Гц. | ||
| #27 | #C1-3 | Секретное положение телефона | U = Ulow | U = Ulow | Входной сигнал.Когда заземляется сигнал секретного положения, например, при входящем звонке через внешнее дополнительное оборудование, в частности, по громкой связи, то в результате модуль управления информационно-развлекательной системы (ICM) автоматически приглушает весь звук. |
| #28 | #C1-4 | Резерв | - | ||
| #29 | #C1-5 | Резерв | - | ||
| #30 | #C1-6 | Заземление, ICS LED | U = Ulow | U = Ulow | Выходящий сигнал. |
| #31 | #C1-7 | Заземление сигнала, ICS | U = Ulow | U = Ulow | Выходящий сигнал. |
| #32 | #C1-8 | Электропитание ИК-датчика, ICS | U = 5 В | U = Ulow | Выходящий сигнал. |
| #33 | #C1-9 | Электропитание, ICS LED | U=1,2 - 3,3 В | U = Ulow | Выходной сигнал, PWM225 Гц |
| #34 | #C1-10 | Управление, ICS | U = 5 В | U = Ulow | Входной сигнал. Аналоговый входной сигнал от резисторного каскада ICS. |
| #35 | #C1-11 | Заземление питания, электропитание | U = Ulow | U = Ulow | Входной сигнал. |
| #36 | #C1-12 | LIN SWS | U = 5 В | U = Ulow | Входной/выходной сигнал. |
| #37 | #C1-13 | CАN H#1 | U = 2,5 - 3,5 В | U = Ulow | Входной/выходной сигнал. |
| #38 | #C1-14 | CAN L#1 | U = 2,5 - 3,5 В | U = Ulow | Входной/выходной сигнал. |
| #39 | #C1-15 | CАN H#2 | U = 2,5 - 3,5 В | U = Ulow | Входной/выходной сигнал. |
| #40 | #C1-16 | CAN L#2 | U = 2,5 - 3,5 В | U = Ulow | Входной/выходной сигнал. |
ICSInfotainment Control Switch (выключатель управления информационно-развлекательной системы)IRInfra Red (инфракрасный)LEDLight Emitting Diode (светодиод)сеть LINLocal Interconnect Network (локальная сеть)SWSSingle Wire Sealing (уплотнение с одинарной проволочной прокладкой)
Разъем В
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C2-1 | Входной сигнал, сеть MOST | --- | Оптический входной сигнал |
| - | #C2-2 | Выходной сигнал, сеть MOST | --- | Оптический выходной сигнал |
