Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | — | 2007–2011 |
| S80L | — | 2008–2011 |
| V70 (08-) | — | 2008–2011 |
| XC70 (08-) | — | 2008–2011 |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #A10, указанным в колонке 1 (заземление питания), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах |
| PWM = | Сигнал широтно-импульсной модуляции в % |

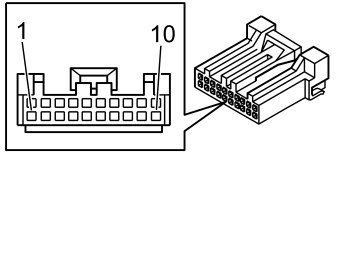

Разъем C1
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Выключите зажигание | Разное |
|---|---|---|---|---|---|
| #1 | #C1-1 | Питание 30 | U = Ubat | U = Ubat | |
| #2 | #C1-2 | CАN H#1 | U=2.5-3.5 В | U = Ulow | |
| #3 | #C1-3 | CAN L#1 | U=2.5-3.5 В | U = Ulow | |
| #4 | #C1-4 | CАN H#2 | U=2.5-3.5 В | U = Ulow | |
| #5 | #C1-5 | CAN L#2 | U=2.5-3.5 В | U = Ulow | |
| #6 | #C1-6 | LIN SWS | U = 5 В | U = Ulow | |
| #7 | #C1-7 | Резерв | |||
| #8 | #C1-8 | Резерв | |||
| #9 | #C1-9 | Резерв | |||
| #10 | #C1-10 | Заземление, электропитание | U = Ulow | U = Ulow |
Разъем В
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|---|
| - | #C2-1 | Входной сигнал, сеть MOST | --- | Оптический входной сигнал |
| - | #C2-2 | Выходной сигнал, сеть MOST | --- | Оптический выходной сигнал |
