Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T10 | 2014, 2015A |
| S60 (11-) | B4204T11 | 2014–2015A |
| S60 (11-) | B4204T12 | 2014–2015A |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S60 (11-) | B4204T9 | 2014–2015A |
| S60 (11-) | D4204T5 | 2014, 2015 |
| V60 | B4204T11 | 2014–2015A |
| V60 | B4204T12 | 2014, 2015A |
| V60 | B4204T15 | 2014, 2015 |
| V60 | B4204T9 | 2014, 2015 |
| V60 | D4204T5 | 2014, 2015 |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим указанным (в колонке 1) подключением и заземлением питания (#С2), если в скобках после значения в таблице не указано иначе.

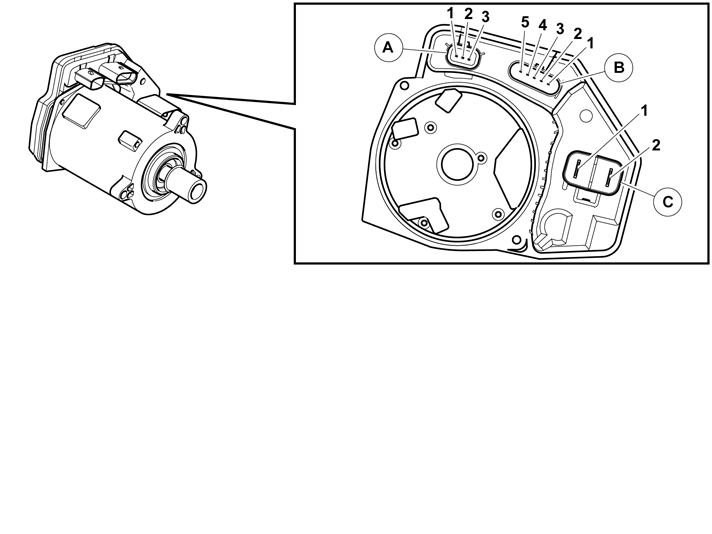

Примечание: На модуле управления гидроусилителем руля (PSCM) отсутствует проводка для подсоединения измерительного блока. Поэтому при выполнении измерений следует быть очень осторожным, чтобы не допустить коротких замыканий, не повредить разъемы и т. д.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в вольтах (В) |
|---|---|---|---|
| Uакк.= | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| U низк.= | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Широтно-импульсная модуляция |
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Включите зажигание | Двигатель работает на холостом ходу | Разное |
| #A1 | - | Электропитание 15, от выключателя зажигания | U = Ubat | U = Ubat | Зажигание выключено: U = Uнизк. |
| #A2 | - | HS-CAN H | При обмене данными: U = 2,0 - 3,5 В | ||
| #A3 | - | HS-CAN L | При обмене данными: U = 1,5 - 2,5 В | ||
Разъем В
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Включите зажигание | Двигатель работает на холостом ходу | Разное |
|---|---|---|---|---|---|
| #B1 | - | Сигнал управления 1 | U=0-5 В | U=0-5 В | Сигнал, модулированный по длительности импульса |
| #B2 | - | Сигнал массы 1 | - | - | - |
| #B3 | - | Электропитание | U = 5 В | U = 5 В | - |
| #B4 | - | Сигнал массы 2 | - | - | - |
| #B5 | - | Сигнал управления 2 | U=0-5 В | U=0-5 В | Сигнал, модулированный по длительности импульса |
Контактный разъем С
| Вывод модуля управления | Вывод измерительного блока | Тип сигнала | Включите зажигание | Двигатель работает на холостом ходу | Разное |
|---|---|---|---|---|---|
| #C1 | - | Питание 30 (электропитание от аккумулятора) | U = Ubat | U = Ubat | Зажигание выключено: U = Ubat |
| #C2 | - | Заземление питания | U=Ulow | U = Ulow | Вывод заземления, подсоединен к шасси |
