Общая информация
Могут существовать несколько соединений и разъемов между модулем управления и компонентами. Чтобы получить дополнительную информацию о них, см. соответствующий раздел в электрической схеме.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | % коэффициента заполнения = | Коэффициент заполнения (коэффициент заполнения импульса), выраженный в процентах (%) |
| t= | Время в миллисекундах (мсек) |

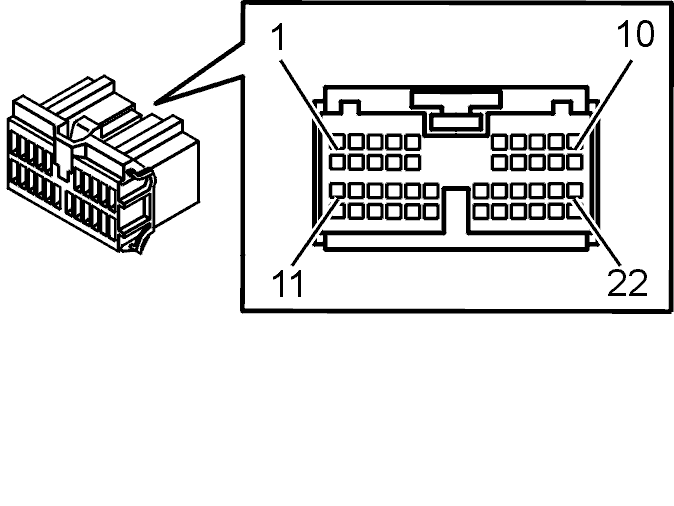

| ### Вывод измерительного блока | ### Вывод | ### Подсоединение компонента | ### Тип сигнала | ### Включите зажигание | ### Двигатель работает на холостом ходу | ### Другие |
|---|---|---|---|---|---|---|
| #1 | #B1 | вывод #2 испар | Сигнал, датчик температуры испарителя | 0,1-4,85 В | 0,1-4,85 В | Система электронного управления микроклиматом, система ручного управления микроклиматом (Ulow стандартная система) |
| #2 | #B2 | – | – | –В | – | – |
| #3 | #B3 | вывод #3, датчик качества воздуха | Сигнал, датчик качества воздуха | Модулированный по длительности импульса сигнал, 80 Гц. 0,4-12 В. | Модулированный по длительности импульса сигнал, 80 Гц. 0,4-12 В. | Система электронного управления микроклиматом, |
| #4 | #B4 | вывод #1, датчик солнечного излучения | Сигнал, датчик солнечного излучения | 0,78-4,62 В | 0,78-4,62 В | Система электронного управления микроклиматом, система ручного управления микроклиматом (Ulow стандартная система) |
| #5 | #B5 | вывод #5, датчик солнечного излучения, вывод #5, датчик качества воздуха | Заземление сигнала, датчик солнечного излучения, датчик качества воздуха и светодиод сигнализации | Uнизк. | Uнизк. | Система электронного управления микроклиматом |
| #6 | #B6 | – | – | – | – | – |
| #7 | #B7 | – | – | – | – | – |
| #8 | #B8 | – | – | |||
| #9 | #B9 | – | – | |||
| #10 | #B10 | – | – | |||
| #11 | #B11 | вывод #3, электродвигатели заслонок | Заземление сигнала, управление электродвигателем заслонки МА1+ | ~Uнизк. | ~Uнизк. | |
| #12 | #B12 | вывод #4, электродвигатели заслонок | Заземление сигнала, управление электродвигателем заслонки МА1- | ~Uнизк. | ~Uнизк. | |
| #13 | #B13 | вывод #5, электродвигатели заслонок | Заземление сигнала, управление электродвигателем заслонки МА2+ | ~Uнизк. | ~Uнизк. | |
| #14 | #B14 | вывод #6, электродвигатели заслонок | Заземление сигнала, управление электродвигателем заслонки МА2- | ~Uнизк. | ~Uнизк. | |
| #15 | #B15 | вывод #3 испар | Заземление сигнала, датчик температуры испарителя | ~Uнизк. | ~Uнизк. | Система электронного управления микроклиматом (ECC), система ручного управления микроклиматом (МCC) |
| #16 | #B16 | вывод #1, датчик качества воздуха | Электропитание, датчик качества воздуха | 12 В | 12 В | Система электронного управления микроклиматом |
| #17 | #B17 | вывод #3, датчик солнечного излучения | Сигнал, светодиод сигнализации (выход). Внутри напрямую подсоединен к выводу #A7. | 1,9 В 1 Гц 10% коэффициент заполнения | 1,9 В 1 Гц 10% коэффициент заполнения | Система электронного управления микроклиматом |
| #18 | #B18 | вывод #1, электродвигатель заслонки регулир. темп., левый | Сигнал, температура левого электродвигателя заслонки | 0-Uакк. | 0-Uакк. | Квадратичный сигнал при работающем электродвигателе |
| #19 | #B19 | вывод #1, электродвигатель заслонки регулир. темп., правый | Сигнал, температура правого электродвигателя заслонки | 0-Uакк. | 0-Uакк. | Квадратичный сигнал при работающем электродвигателе |
| #20 | #B20 | #1 электродвигателя заслонки антиобледенителя | Сигнал, электродвигатель заслонки, антиобледенитель | 0-Uакк. | 0-Uакк. | Квадратичный сигнал при работающем двигателе (система электронного управления микроклиматом, система ручного управления микроклиматом) |
| #21 | #B21 | вывод #1, электродвигатель заслонки рецирк | Сигнал, электродвигатель заслонки рециркуляции | 0-Uакк. | 0-Uакк. | Квадратичный сигнал при работающем электродвигателе |
| #22 | #B22 | вывод #1, электродвигатель заслонки, пол/вент. (система электронного управления микроклиматом)вывод #1, электродвигатель заслонки, распределения воздуха (система ручного управления микроклиматом, стандартная система) | Сигнал, электродвигатель заслонки, пол/вентиляция (система электронного управления микроклиматом), распределение воздуха (система ручного управления микроклиматом, стандартная система) | 0-Uакк. | 0-Uакк. | Квадратичный сигнал при работающем электродвигателе |
