Общая информация

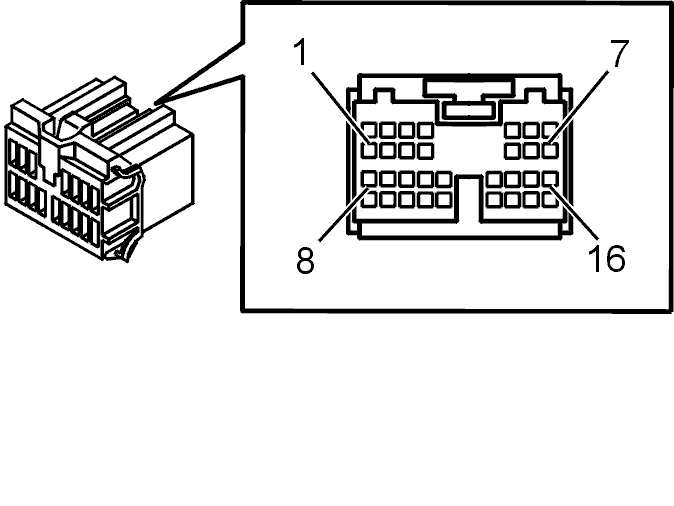

Могут существовать несколько соединений и разъемов между модулем управления и компонентами. Чтобы получить дополнительную информацию о них, см. соответствующий раздел в электрической схеме.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | % коэффициента заполнения = | Коэффициент заполнения (коэффициент заполнения импульса), выраженный в процентах (%) |
| t= | Время в миллисекундах (мсек) |
| ### Вывод измерительного блока | ### Вывод модуля управления | ### Подсоединение компонента | ### Тип сигнала | ### Включите зажигание | ### Двигатель работает на холостом ходу | ### Другие |
|---|---|---|---|---|---|---|
| #25 | #A1 | соединение 53/437-#1 релецентральный электронный модуль (СЕМ) | Сигнал, расширенное Х-электропитание | Uакк. | Uакк. | |
| #26 | #A2 | вывод #A3, блок питания | Диагностический сигнал, электродвигатель вентилятора обдува | - | - | |
| #27 | #A3 | #A1 блока питания | Сигнал управления, электродвигатель вентилятора | 0-10 мA | 0-10 мA | |
| #28 | #A4 | - | Заземление сигнала | Uнизк. | Uнизк. | |
| #29 | #A5 | - | Заземление сигнала | Uнизк. | Uнизк. | |
| #30 | #A6 | - | Заземление сигнала | Uнизк. | Uнизк. | |
| #31 | #A7 | центральный электронный модуль (СЕМ) | Сигнал, светодиод сигнализации (вход). Внутри напрямую подсоединен к выводу #B17 | 1,9 В 1 Гц 10% коэффициент заполнения | 1,9 В 1 Гц 10% коэффициент заполнения | |
| #32 | #A8 | соединение 53/425-предохранитель | питание 30, электропитание, модуль системы управления микроклиматом (ССМ) | Uакк. | Uакк. | |
| #33 | #A9 | - | Заземление сигнала | Uнизк. | Uнизк. | |
| #34 | #A10 | - | Заземление сигнала | Uнизк. | Uнизк. | |
| #35 | #A11 | Шина контроллерной локальной сети, вывод #19, модуль рулевого колеса (SWM) | PCCAN L1 | 0-5 В | 0-5 В | |
| #36 | #A12 | Шина контроллерной локальной сети, вывод #3, модуль снабжения водителя информацией (DIM) | PCCAN L2 | 0-5 В | 0-5 В | |
| #37 | #A13 | Шина контроллерной локальной сети, вывод #9, модуль рулевого колеса (SWM) | PCCAN H1 | 0-5 В | 0-5 В | |
| #38 | #A14 | Шина контроллерной локальной сети, вывод #2, модуль снабжения водителя информацией (DIM) | PCCAN H2 | 0-5 В | 0-5 В | |
| #39 | #A15 | - | Заземление сигнала | Uнизк. | Uнизк. | |
| #40 | #A16 | соединение 53/438-заземление 2 стойка A, П | Заземление питания (измерено по отношению к отрицательной клемме аккумулятора) | Uнизк. | Uнизк. |
