Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2012–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2012–2015 |
| XC60 | — | 2011–2015A |
| XC70 (08-) | — | 2012–2015A |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим указанным (в колонке 1) подключением и заземлением (#22), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить узловые точки.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Широтно-импульсная модуляция |

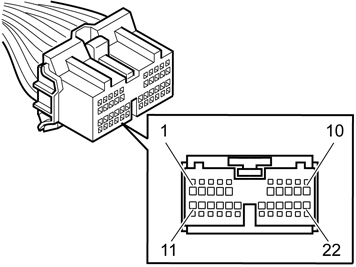

Разъем C1
| Вывод измерительного блока | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Выключите зажигание | Разное |
|---|---|---|---|---|---|
| #1 | #C1:1 | 30 питание, электропитание | U = Ubat | U = Ubat | - |
| #2 | #C1:2 | MS-CAN L | Цифровой сигнал | Цифровой сигнал | - |
| #3 | #C1:3 | MS-CAN H | Цифровой сигнал | Цифровой сигнал | - |
| #4 | #C1:4 | Шина LIN 1 | Цифровой сигнал | Цифровой сигнал | Обмен данными с компонентами, шина LIN 1 |
| #5 | #C1:5 | Шина LIN 2 | Цифровой сигнал | Цифровой сигнал | Обмен данными с компонентами, шина LIN 2 |
| #6 | #C1:6 | - | - | - | - |
| #7 | #C1:7 | - | - | - | - |
| #8 | #C1:8 | - | - | - | - |
| #9 | #C1:9 | - | - | - | - |
| #10 | #C1:10 | - | - | - | - |
| #11 | #C1:11 | - | - | - | - |
| #12 | #C1:12 | Вентилятор обдува | U=0 V=Uакк | U = Uнизк. | PWM со смещением |
| #13 | #C1:13 | - | - | - | - |
| #14 | #C1:14 | Сигнал, датчик качества воздуха | - | - | - |
| #15 | #C1:15 | - | - | - | - |
| #16 | #C1:16 | Заземление, датчик температуры испарителя | U = Uнизк. | U = Uнизк. | - |
| #17 | #C1:17 | Сигнал (+), датчик температуры испарителя | U=0,2-4,8 В | U=0,2-4,8 В | Зависит от температуры |
| #18 | #C1:18 | - | - | - | - |
| #19 | #C1:19 | - | - | - | - |
| #20 | #C1:20 | - | - | - | - |
| #21 | #C1:21 | - | - | - | - |
| #22 | #C1:22 | Заземление питания | U = Uнизк. | U = Uнизк. | - |
