Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2012–2015 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2012–2015 |
| XC60 | — | 2009–2015A |
| XC70 (08-) | — | 2012–2015A |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #C1-7, указанным в колонке 2 (заземление), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить узловые точки.
Между модулем управления и компонентами может быть несколько соединений и разъемов. Более подробную информацию о соединениях и разъемах см. в соответствующем разделе Схемы электрооборудования.
| U = | Напряжение постоянного тока в вольтах (В) | UAC = | Напряжение переменного тока в вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t = | Время в секундах |
| PWM = | Сигнал широтно-импульсной модуляции в % |

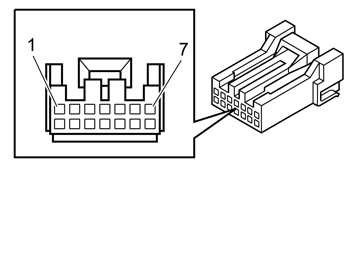

Таблица сигналов, разъем С1
| Подключение измерительного блока(951 1508) | Вывод модуля управления | Тип сигнала | Зажигание вкл. | Холостой режим | Разное |
|---|---|---|---|---|---|
| #A13 | #C1:1 | Связь CAN_L, внутренняя CAN | Связь с модулем дополнительной системы удерживания (SRS) | Связь с модулем дополнительной системы удерживания (SRS) | - |
| #A14 | #C1:2 | Связь CAN_H, внутренняя CAN | Связь с модулем дополнительной системы удерживания (SRS) | Связь с модулем дополнительной системы удерживания (SRS) | - |
| #A15 | #C1:3 | Связь CAN_L, сеть высокой скорости | Во время связи напряжение составляет 1,5 - 2,5 В | Напряжение составляет 1,5-2,5 В во время связи | - |
| #A16 | #C1:4 | Связь CAN_H, сеть высокой скорости | Во время связи напряжение составляет 2,0-3,5 В | Во время связи напряжение составляет 2,0-3,5 В | - |
| #A17 | #C1:5 | Питание 15 | U = Uакк. | U = Uакк. | - |
| #C1:6 | - | - | - | - | |
| #A19 | #C1:7 | Заземление | U=Uнизк. | U=Uнизк. | - |
