Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
Общие сведения
Все приводимые ниже значения измеряются между соответствующим выводом, указанным в колонке 1, и выводом #A2, указанным в колонке 2 (заземление питания), если в скобках после значения в таблице не указано иначе.
Примечание: Перед снятием показаний необходимо подсоединить измерительный блок и проверить выводы заземления.
| U= | Напряжение постоянного тока в Вольтах (В) | UAC= | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк.= | Напряжение аккумулятора в Вольтах (В) | f = | Частота в Герцах (Гц) |
| Uнизк.= | Напряжение приблизительно 0 В | t= | Время в секундах (сек) |
| PWM = | Сигнал с широтно-импульсной модуляцией в % | % коэффициента заполнения = | Коэффициент заполнения (коэффициент заполнения импульса), выраженный в процентах (%) |
Таблица сигналов, разъем А, модуль подогревателя сгорания (СРМ)
| Вывод | Тип сигнала | Включите зажигание | Холостой ход | Разное |
|---|---|---|---|---|
| #A1 | Электропитание | U = Uакк. | U = Uакк. | - |
| #A2 | Заземление питания | Uнизк. | Uнизк. | - |
| #A3 | - | - | - | - |
| #A4 | Кабель связи модулей управления (CАN H) | 2.5-3.5 В | 2.5-3.5 В | - |
| #A5 | Провод связи, модули управления (CAN L) | 1,5-2,5 В | 1,5-2,5 В | - |
| #A6 | Электропитание, топливный насос | 5 В | 5 В | Модулированный по длительности импульса сигнал |

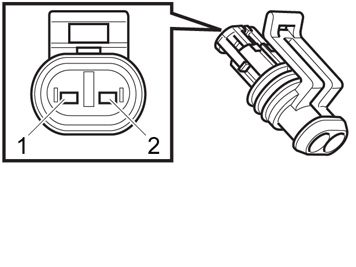

Таблица сигналов, разъем В, водяной насос (стояночный обогреватель)
| Вывод | Тип сигнала | Включите зажигание | Холостой ход | Разное |
|---|---|---|---|---|
| #B1 | Масса | Ulow | Ulow | - |
| #B2 | Электропитание | U = Uакк. | U = Uакк. | - |

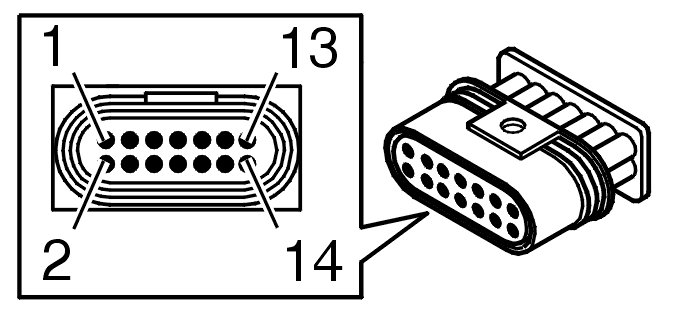

Таблица сигналов, разъем С, модуль подогревателя сгорания (СРМ)
| Вывод | Тип сигнала | Включите зажигание | Холостой ход | Разное |
|---|---|---|---|---|
| #C1 | Входной сигнал | - | - | Датчик пламени |
| #C2 | Масса | Ulow | Ulow | - |
| #C3 | Входной сигнал | - | - | Датчик температуры охлаждающей жидкости |
| #C4 | Масса | Ulow | Ulow | - |
| #C5 | Входной сигнал | - | - | Термостат защиты от перегрева |
| #C6 | Масса | Ulow | Ulow | - |
| #C7 | - | - | - | - |
| #C8 | - | - | - | - |
| #C9 | Широтно-импульсная модуляция | 7,8 - 8,3 В | 7,8 - 8,3 В | Свечи предпускового подогрева |
| #C10 | Масса | Ulow | Ulow | Водяной насос |
| #C11 | Выходной сигнал | - | - | Водяной насос |
| #C12 | Масса | Ulow | Ulow | Свечи предпускового подогрева |
| #C13 | Широтно-импульсная модуляция | 0 - 8,2 В | 0 - 8,2 В | Вентилятор сгорания |
| #C14 | Масса | Ulow | Uнизкое | Вентилятор сгорания |
