Описание параметров, модуль двери водителя (DDM)

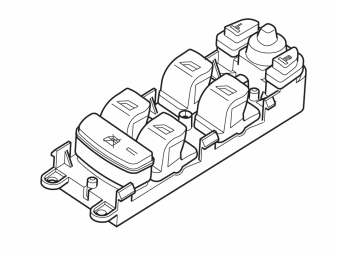

Панель регуляторов в двери водителя

1. Кнопка управления стеклоподъемником окна водительской двери.
2. Кнопка управления стеклоподъемником окна двери пассажира.
3. Кнопка управления стеклоподъемником окна задней двери со стороны водителя.
4. Кнопка управления стеклоподъемником окна задней двери пассажира по диагонали от водителя

Кнопка подъема стекла окна на водительской двери

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 1 управления стеклоподъемником в направлении вверх.

Кнопка опускания стекла окна на водительской двери

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 1 управления стеклоподъемником в направлении вниз.

Кнопка подъема стекла окна на передней двери пассажира

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 2 управления стеклоподъемником в направлении вверх.

Кнопка опускания стекла окна на передней двери пассажира

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 2 управления стеклоподъемником в направлении вниз.

Кнопка подъема стекла окна на задней двери со стороны водителя

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 3 управления стеклоподъемником в направлении вверх.

Кнопка опускания стекла окна на задней двери со стороны водителя

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 3 управления стеклоподъемником в направлении вниз.

Кнопка подъема стекла окна на задней двери пассажира по диагонали от водителя

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 4 управления стеклоподъемником в направлении вверх.

Кнопка опускания стекла окна на задней двери пассажира по диагонали от водителя

Данные о том, что модуль управления получает сигнал об активном или неактивном положении кнопки 4 управления стеклоподъемником в направлении вниз.

Мотор стеклоподъемника, в направлении вверх

Данные о том, что модуль управления получает сигнал об активном или неактивном состоянии мотора стеклоподъемника водительской двери в направлении вверх.

Мотор стеклоподъемника, в направлении вниз

Данные о том, что модуль управления получает сигнал об активном или неактивном состоянии мотора стеклоподъемника водительской двери в направлении вниз.

Измерение напряжения ECU

Данные об электропитании модуля управления.

Положение бокового зеркала на водительской двери, по оси Х

Считывание потенциометра для горизонтальной установки зеркала заднего вида на двери водителя.

Единица: Вольт

Положение бокового зеркала на водительской двери, по оси Y

Считывание потенциометра для вертикальной установки зеркала заднего вида на двери водителя.

Единица: Вольт

Кнопка запирания дверей от открывания детьми

Считывает статус функции замка для безопасности детей (активирована или нет) с кнопки в двери водителя.

Выключатель центральной блокировки, блокировать

Считывает статус кнопки центрального замка на внутренней панели двери для запирания автомобиля - нажата или нет.

Выключатель центральной блокировки, разблокировать

Считывает статус кнопки центрального замка на внутренней панели двери для отпирания автомобиля - нажата или нет.

Задняя дверь со стороны водителя, статус замка

Считывает сигнал от задней двери со стороны водителя, статус “заперта” или “отперта”.

Задняя дверь со стороны водителя, выключатель замка для безопасности детей

Считывает статус: послала ли задняя дверь сигнал, что замок для безопасности детей активирован.

Контакт дверного замка двери водителя, замок

Считывает зарегистрированный статус двери водителя - заперта или отперта.

Двигатель центрального замка, отпирание задней двери со стороны водителя

Считывает статус реле двигателя центрального замка - активировано ли отпирание задней двери.
