Описание параметров (7)

Сигнальная лампа тормозов

Данное значение показывает статус сигнальной лампы тормоза.OFF: Сигнальная лампочка тормоза не горитON(cont): Сигнальная лампочка горитON(audible): Сигнальная лампочка мигает

Сигнальная лампочка системы ABS

Данное значение показывает статус сигнальной лампы ABS.OFF: Сигнальная лампочка тормоза не горитON(cont): Сигнальная лампочка горитON(audible): Сигнальная лампочка мигает

Сигнальная лампа вращения

Данное значение показывает статус сигнальной лампы вращения.OFF: Сигнальная лампочка не горитON(cont): Сигнальная лампочка горитON(audible): Сигнальная лампочка мигает

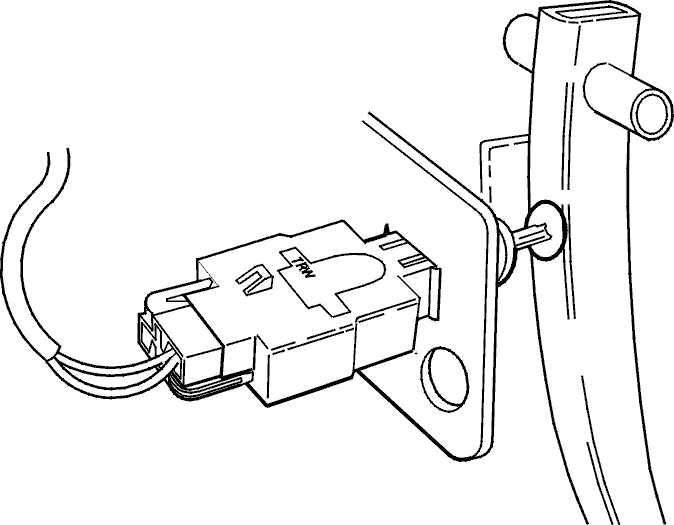

Переключатель тормозного фонаря

Значение показывает состояние переключателя тормозного фонаря.OFF: Переключатель ламп тормозного сигнала не приведен в действиеON: Переключатель ламп тормозного сигнала приведен в действие

Переключатель STC

Данное значение показывает статус переключателя STC

OFF: Переключатель STC не приведен в действиеON: Переключатель STC приведен в действие

Индикатор переключателя STC

OFF: Лампа выключенаON(cont): Сигнальная лампа горит непрерывноON(audible): Сигнальная лампочка мигает

Данное значение показывает статус переключателя STC.

Частота вращения колеса

Шкала измерения: 0-653,8 км/час.Блок управления рассчитывает частоту вращения колес на основании сигналов датчика каждого колеса.

Счетчик экстраполяции

Шкала измерения: 0-255При езде нормальное значение должно составлять 0. Счетчик экстраполяции подсчитывает количество случаев, когда изменение частоты вращения колес превышает разрешенное значение.

Если сигнал датчика колеса испытывает влияние электромагнитных помех, если он слишком сильно меняется, или если он искажается периодически открытой цепью/периодическими короткими замыканиями, то блок управления может истолковать это как слишком значительное изменение скорости, и произойдет корректировка показаний счетчика. Если блок управления регистрирует, что перемена скорости происходит в разрешенных рамках, то значение счетчика опять уменьшается.

Ускорение вращения колес.

Шкала измерения: -1,28 - +1,27gПоложительное значение: ускорениеОтрицательное значение: замедление

Блок управления рассчитывает ускорение/замедление вращения колес на основании сигналов датчика каждого колеса.Значение может существенно колебаться в зависимости от поверхности дороги, неровная дорога вызывает значительные колебания.

Опорное значение скорости автомобиля

Шкала измерения: 0-653,8 км/час

Блок управления рассчитывает опорную скорость на основании сигналов датчика каждого колеса.

Сигнал скорости автомобиля CAN

Шкала измерения: 0,60-653,80 км/часБлок управления рассчитывает скорость автомобиля на основании сигналов колесного датчика и затем передает эти данные через сеть CAN.

Сигнал скорости автомобиля переданный по сети CAN.

Ускорение автомобиля

Шкала измерения: -1,28 - +1,27 ускорения свободного паденияПоложительное значение: ускорениеОтрицательное значение: замедление

Блок управления рассчитывает ускорение/замедление на основании сигналов датчика каждого колеса.

Температура тормозного диска

Температура передних тормозных дисков

Шкала измерения: 0,0-450°CБлок управления рассчитывает температуру тормозного диска на основании того, насколько долго включена система блокировки вращения, или того, насколько долго работала система АBS.

Электропитание

Подача электропитания на блок управления ABS.

Шкала измерения: 0-16 В
