Описание операций активирования (2006, 2007)

Применимость

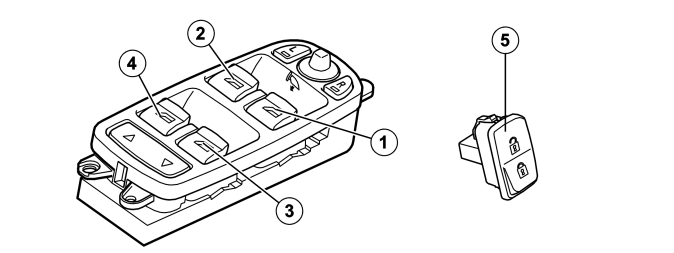

Примечание: На иллюстрации показана панель управления двери водителя в автомобиле с левосторонним управлением. Панель управления и нумерация в автомобиле с правосторонним управлением являются зеркальным отображением панели управления и нумерации в автомобиле с левосторонним управлением.

Примечание: Код неисправности регистрируется, если кнопки активированы дольше 60 секунд.

1. Кнопка управления стеклоподъемником окна водительской двери.
2. Кнопка управления стеклоподъемником окна двери пассажира.
3. Кнопка управления стеклоподъемником окна задней двери со стороны водителя.
4. Кнопка управления стеклоподъемником окна задней двери пассажира по диагонали от водителя.
5. Кнопка блокирования и разблокирования центральной системы блокировки.

Кнопка подъема стекла окна на водительской двери, активизирована

Активизация кнопки 1 стеклоподъемника, в направлении вверх

Кнопка опускания стекла окна на водительской двери, активизирована

Активизация кнопки 1 стеклоподъемника, в направлении вниз

Кнопка подъема стекла окна на передней двери пассажира, активизирована

Активизация кнопки 2 стеклоподъемника, в направлении вверх

Кнопка опускания стекла окна на передней двери пассажира, активизирована

Активизация кнопки 2 стеклоподъемника, в направлении вниз

Кнопка подъема стекла окна на задней двери со стороны водителя, активизирована

Активизация кнопки 3 стеклоподъемника, в направлении вверх

Кнопка опускания стекла окна на задней двери со стороны водителя, активизирована

Активизация кнопки 3 стеклоподъемника, в направлении вниз

Кнопка подъема стекла окна на задней двери пассажира по диагонали от водителя, активизирована

Активизация кнопки 4 стеклоподъемника, в направлении вверх

Кнопка опускания стекла окна на задней двери пассажира по диагонали от водителя, активизирована

Активизация кнопки 4 стеклоподъемника, в направлении вниз

Выключатель центральной блокировки, блокировка активизирована

Активизация кнопки центральной блокировки, блокирование.

Выключатель центральной блокировки, разблокировка активизирована

Активизация выключателя центральной блокировки, разблокирование.

Мотор стеклоподъемника в направлении вверх, включен

Активизация мотора стеклоподъемника окна водительской двери, в направлении вверх.

Мотор стеклоподъемника в направлении вниз, включен

Активизация мотора стеклоподъемника окна водительской двери, в направлении вниз.
