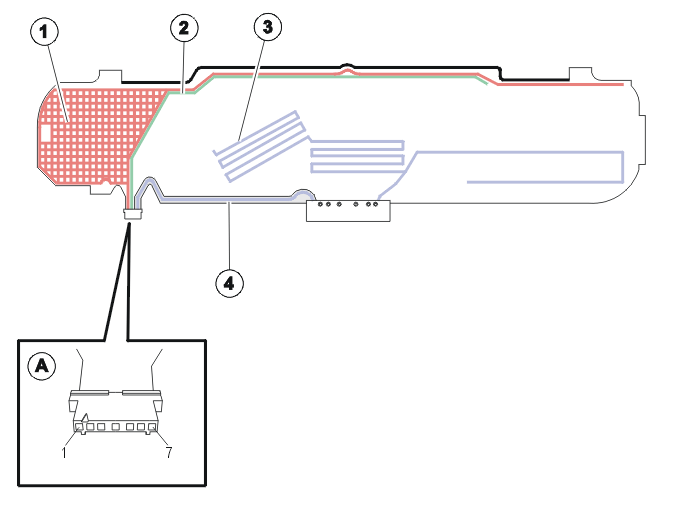

Гибкий проводник антенны
| Поз. | Описание |
|---|---|
| 1 | Антенна AM |
| 2 | Основная антенна FM (ЧМ) |
| 3 | Вспомогательная антенна FM (ЧМ) |
| 4 | "Масса" (внутренняя сторона гибкого проводника) |
Разъем А
| Номер вывода | Соединен с |
|---|---|
| #1 | Антенна AM |
| #2 | - |
| #3 | Основная антенна FM (ЧМ) |
| #4 | Масса |
| #5 | Масса |
| #6 | - |
| #7 | Вспомогательная антенна FM (ЧМ) |
