Описание инструмента (5)

Группа инструментов 34,0, Класс 20

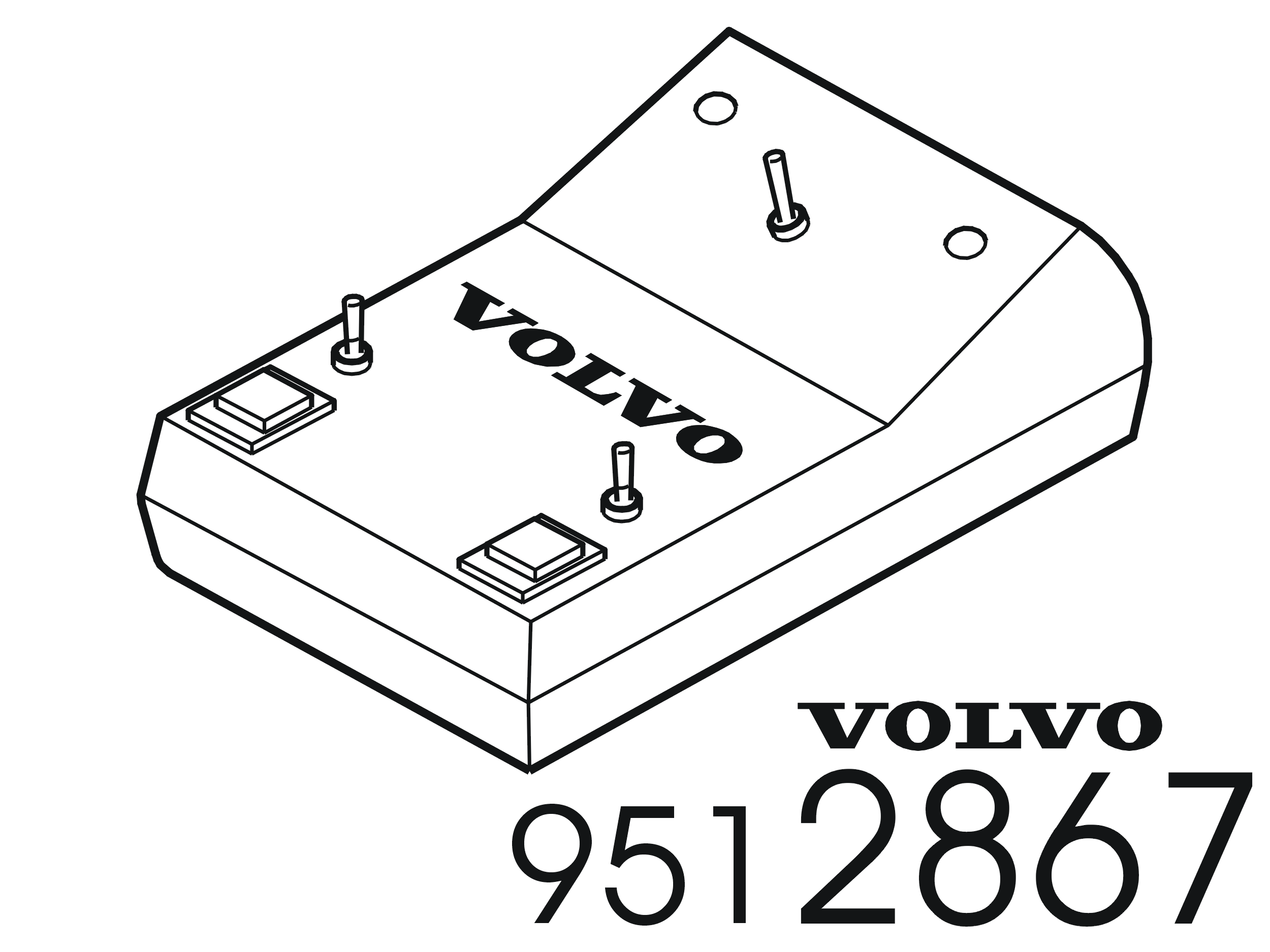

951 2867 Инструмент MOST
Используется для поиска неисправности в системе MOST.Светодиод и зуммер показывают сигнал в системе MOST.Этот инструмент может быть также использован с функцией “ретранслятора”, посредством чего оптический сигнал передается вперед по системе.Для использования на XC90.

Группа инструментов 34,0, Класс 20

951 2866 Ремонтное оборудование MOST
Ремонтный инструмент для оптоволоконных кабелей в системе MOST. Эти инструменты необходимы для отрезания оптоволоконных кабелей и правильного сжатия зажимов.Оборудование состоит из кусачек для волокна 951 2868 и обжимного инструмента для зажима 951 2869. Эти инструменты поставляются в ящике для хранения.Для использования на XC90.

Группа инструментов 34,0, Класс 20

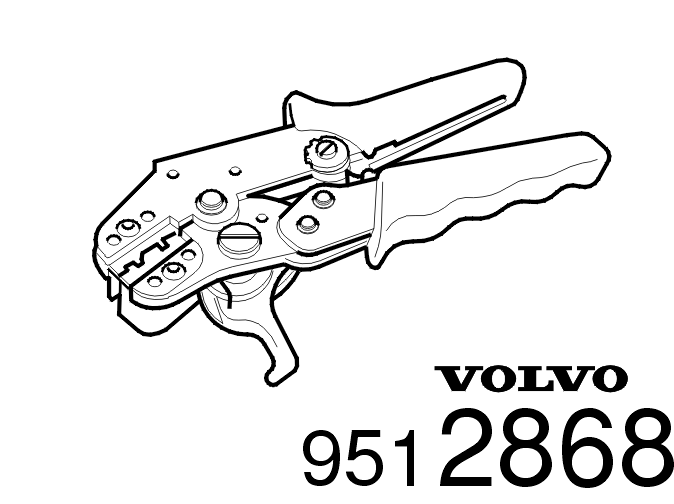

951 2868 Кусачки для волокна
Входит в ремонтное оборудование MOST 951 2866.Для использования на XC90.

Группа инструментов 34,0, Класс 20

951 2869 Обжимной инструмент для зажима
Входит в ремонтное оборудование MOST 951 2866.Для использования на XC90.

Группа инструментов 34,0, Класс 20

951 2886 Разъем дополнительной системы удерживания (SRS) (82 штырька)
Разъем для поиска неисправности в дополнительной системе удерживания (SRS).Этот инструмент необходим при выполнении поиска неисправности в XC90.Разъем дополнительной системы удерживания (SRS) 951 2886 заменяет разъем 951 1510, использование которого было прекращено.Для использования на S60, V70 2000-, S80 и XC90.

Группа инструментов 34,0, Класс 20

951 2887 Проверочный инструмент UFS
Инструмент UFS для имитации переднего датчика столкновения при выполнении поиска неисправности в дополнительной системе удерживания (SRS).Для использования на XC90.

Группа инструментов 34,0, Класс 20

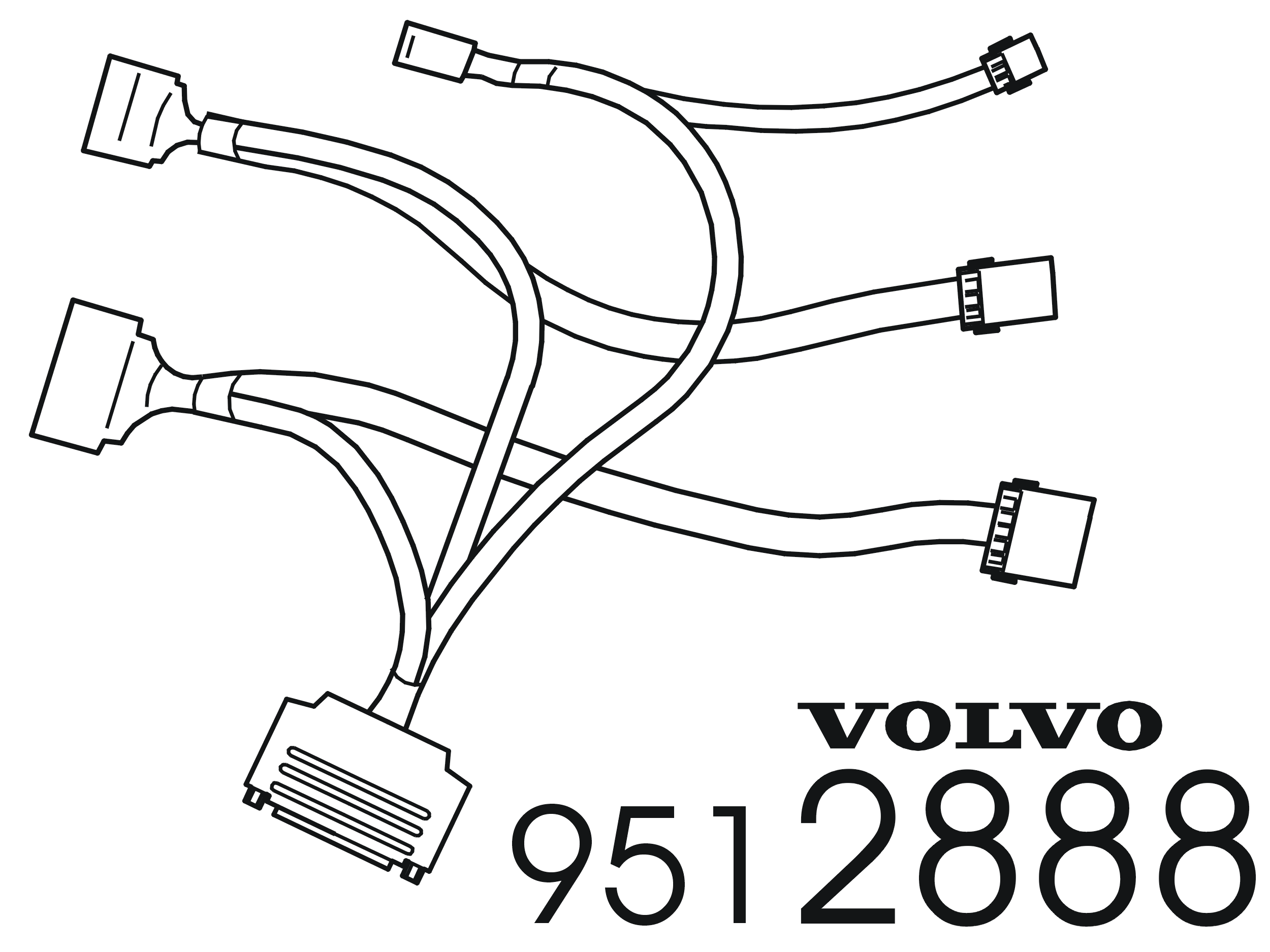

951 2888 Адаптер (16-6-2 штырьков)
Адаптер измерительного блока для систем модуля звуковоспроизведения (AUD), модуля телефона (PHM) и модуля подвески (SUM).Для использования на S60, S80 и XC90.

Группа инструментов 45,0, Класс 19

951 2928 Насадка 6 мм
Для снятия/установки винтов заднего шарнира равных угловых скоростей карданного вала. Этот инструмент имеет следующие технические характеристики:Насадка с шаром 6 x 102 ммНасадка 3/8” -6 мм, диаметр 17 ммОбщая длина 129 ммДля использования в S60 AWD, V70 2000- AWD и XC90.

Группа инструментов 65,0, Класс 12

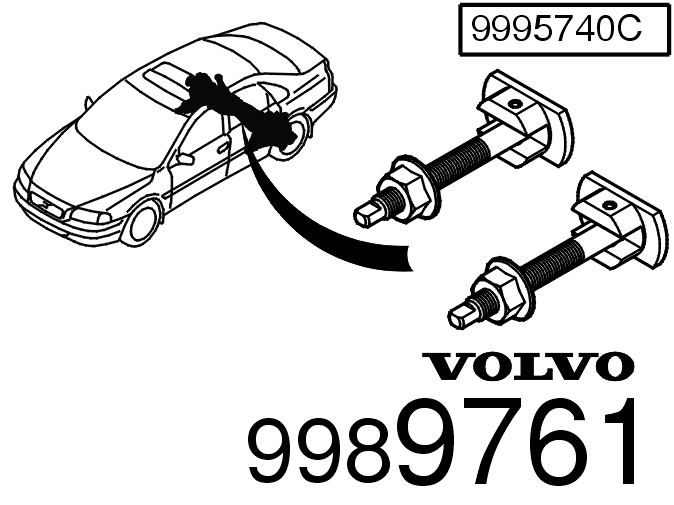

998 9761 Комплект для модификации
Комплект для модификации крепления 999 5740B в вариант С. Эта модификация позволит использовать эту деталь в XC90.Более подробная информация о креплении 999 5740C приведена далее в этом бюллетене по инструментам.При проведении обновления необходимо выполнить указанные ниже изменения.Для использования на XC90.

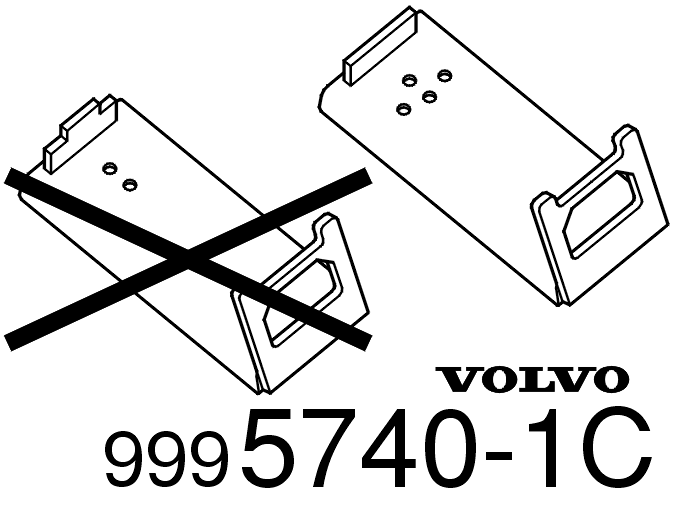

999 5740-1 B Направляющие сиденья

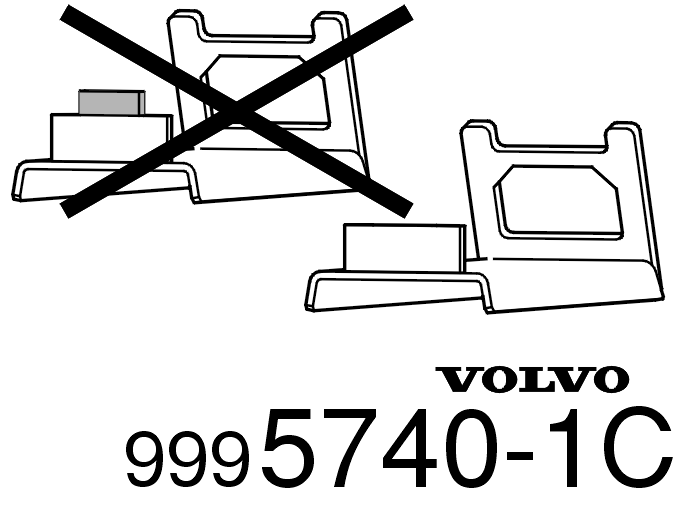

При модифицировании направляющих сиденья имеющийся “выступ” следует удалить, как показано на иллюстрации. После удаления острые края на новой поверхности должны быть заглажены.

999 5740-1 B Направляющие сиденья
При модифицировании направляющих сиденья необходимо сделать два новых отверстия, как показано на иллюстрации. Для выполнения модификации используйте поставляемый шаблон для отверстий. См. приложение А. Вырежьте шаблон масштаба 1:1. Убедитесь, что размеры на шаблоне являются соответствующими.После просверливания новые отверстия должны быть заглажены.После выполнения модификации добавьте С после номера инструмента на инструменте.

Группа инструментов 46,0, Класс 12

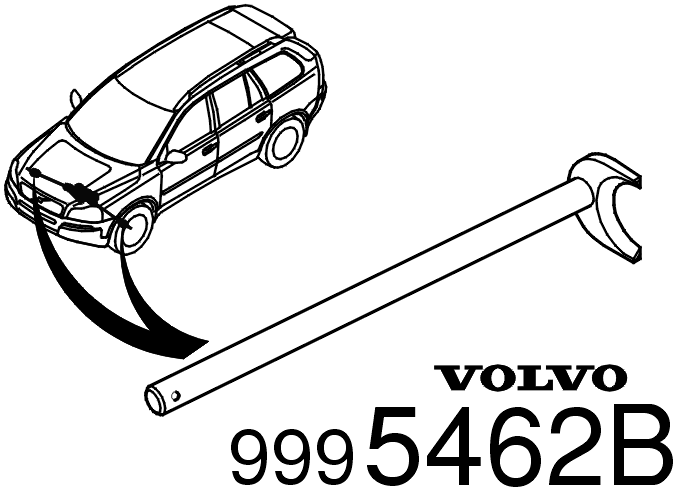

999 5462B Монтировка
Имеющийся инструмент, используемый для снятия левого и, в исключительных обстоятельствах, правого приводного вала с коробки передач, обновлен на вариант В, с тем чтобы его также можно было использовать для XC90.Чтобы обновить монтировку 999 5462 на вариант В, ее следует модифицировать в соответствии с предоставленной иллюстрацией. См. приложение С.После выполнения модификации края следует зашлифовать и к номеру инструмента добавить В.Клиенты, у которых нет монтировки 999 5462 или которые не хотят модифицировать имеющийся у них инструмент, теперь могут заказать вариант В этого инструмента.Для использования на S40/V40, 800, S70/V70 -2000, V70 2000-, S60, S80 и XC90.

Группа инструментов 45,0, Класс 12

999 7057 Упор
Для снятия/установки винтов карданного вала.Этот инструмент необходим, так как введен новый вариант карданного вала.Для использования в S60 AWD, V70 2000- AWD и XC90.

Группа инструментов 45,0, Класс 12

999 7058 Адаптер
Этот адаптер используется с упором 999 5652 при снятии/установке держателя для активируемой по требованию муфты.Для использования в S60 AWD, V70 2000- AWD и XC90.

Группа инструментов 46,0, Класс 12

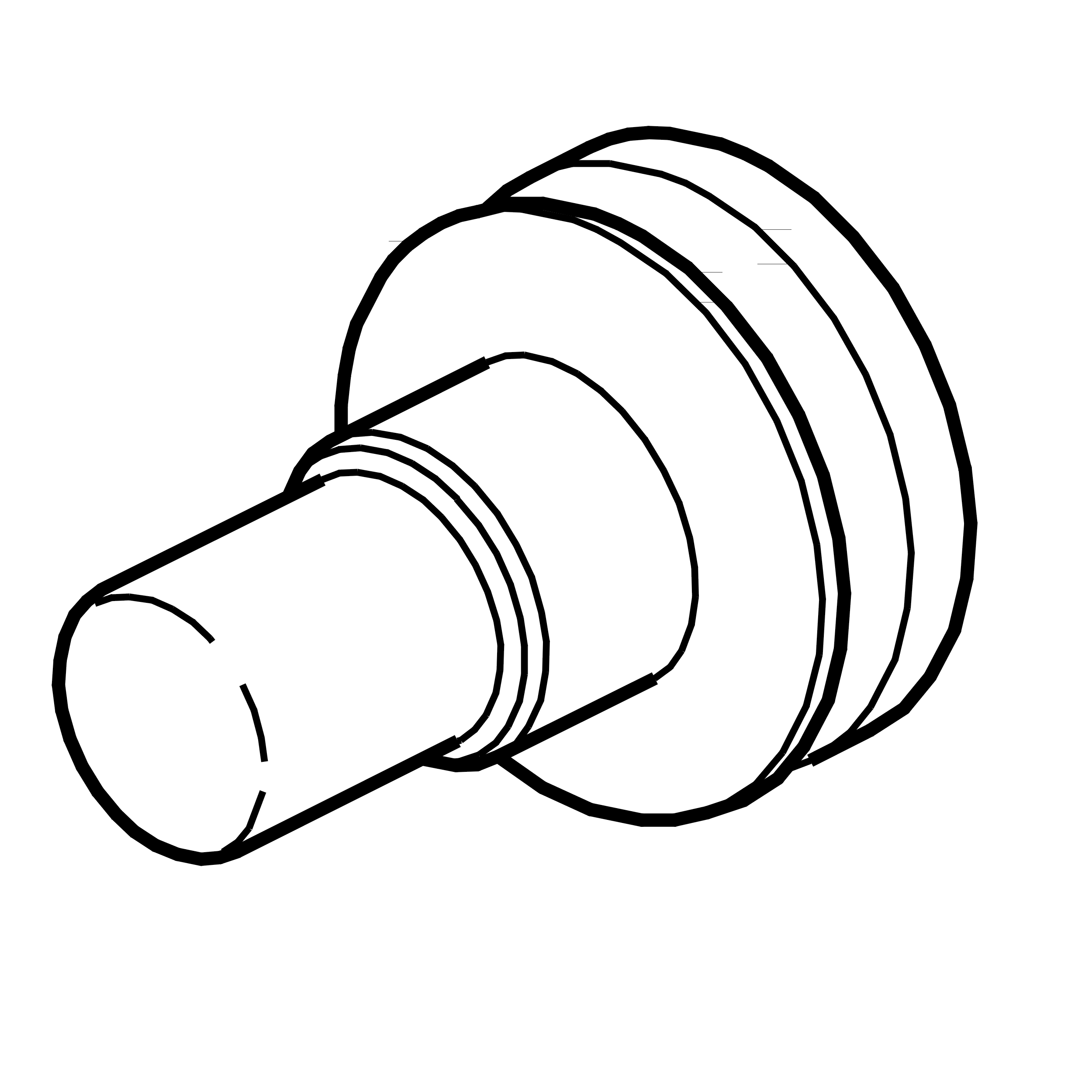

999 7060 Уплотняющая заглушка
Используется как заглушка при снятии и установке конечной передачи. Заглушка предотвращает утечку масла при большом угле наклона конечной передачи.В каждом пакете имеется 1 заглушка 999 7060. Для этого метода НЕОБХОДИМО 2 заглушки.Для использования в S60 AWD 2003-, V70 2000- AWD 2003- и XC90.

Группа инструментов 65, Класс 12

999 7061 Крепление
Используется для расположения заднего моста в нормальном положении. Этот инструмент необходим, например, при замене задних амортизаторов и затягивании втулок.Используется с креплением 999 5740C и натяжным устройством 999 5659.Для использования на XC90.

Группа инструментов 61,0, Класс 12

999 7062 Съемник
Для снятия шарового шарнира с нижнего рычага управления.Этот инструмент необходим, так как усилие может достигать 100 кН.Вместе с инструментом поставляется колпачковая гайка для защиты резьбы на шаровом шарнире во время снятия.Для использования на XC90.

Группа инструментов 61,0, Класс 12

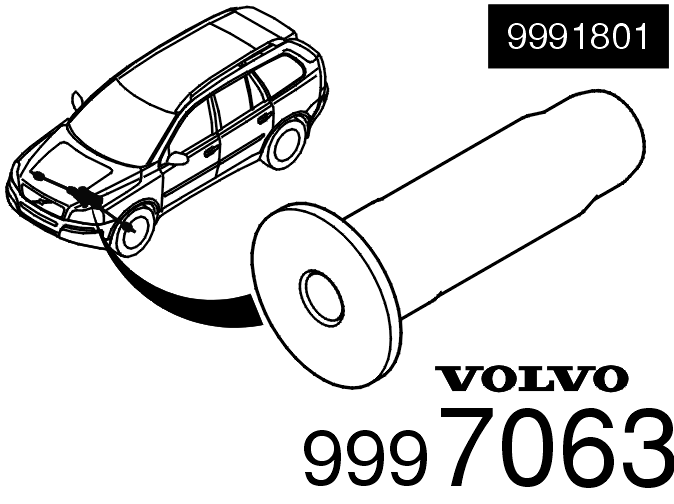

999 7063 Оправка
У этого инструмента две следующие функции:1. Уплотняющая заглушка/оправка предотвращает утечки масла между коробкой передач 4T65AWD и корпусом цепи. При снятии приводного вала имеется вероятность того, что масло затечет в корпус цепи и переполнит его.2. Для установки уплотнения правого приводного вала. Инструмент необходим для обеспечения установки уплотнения в пределах приведенных допусков.Для использования на XC90.

Группа инструментов 42,0, Класс 12

999 7068 Упор
Используется при снятии и установке муфты для обеспечения отсутствия напряжения или деформации.Этот инструмент необходим, так как введен новый вариант муфты.Используется вместе с инструментом для запрессовки 999 5662.Может использоваться вместе с инструментом для запрессовки 999 5662.

Группа инструментов 21,0, Класс 12

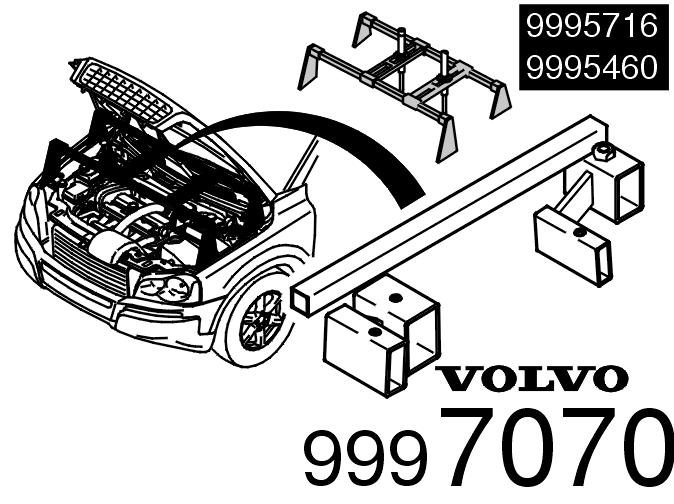

999 7070 Крепление
Крепление для имеющегося инструмента, подъeмного звена 999 5716.Это крепление позволяет использовать подъeмную траверсу 999 5716 для XC90, чтобы удерживать двигатель в нужном положении.Для использования на XC90.

Группа инструментов 43,0, Класс 12

999 7071 Экстрактор
Используется для снятия шарового шарнира на тросе коробки передач с крепления рычага переключателя передач на коробках передач с ручным управлением.Для использования на V70 2000-, S60, S80 и XC90.

Группа инструментов 65,0, Класс 14

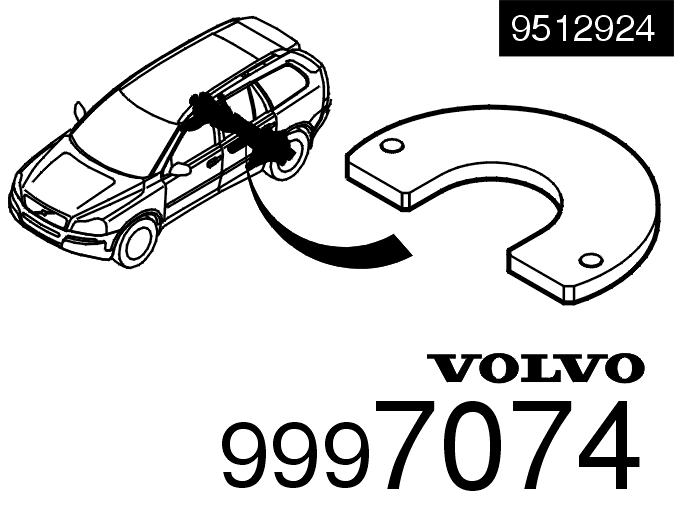

999 7074 Промежуточная пластина
Используется с комплектом втулок 951 2924. Используется для выдавливания верхнего рычага управления из втулки на заднем мосту.Для использования на XC90.

Группа инструментов 50,0, Класс 12

999 7075 Y-образный разъем
Используется для проверки разрежения в тормозной системе.Для использования вместе с манометром 999 5230 и тестером крышки заливной горловины топливного бака 999 5757.Для использования на S60, V70 2000-, S80 и XC90.

Группа инструментов 46,0, Класс 12

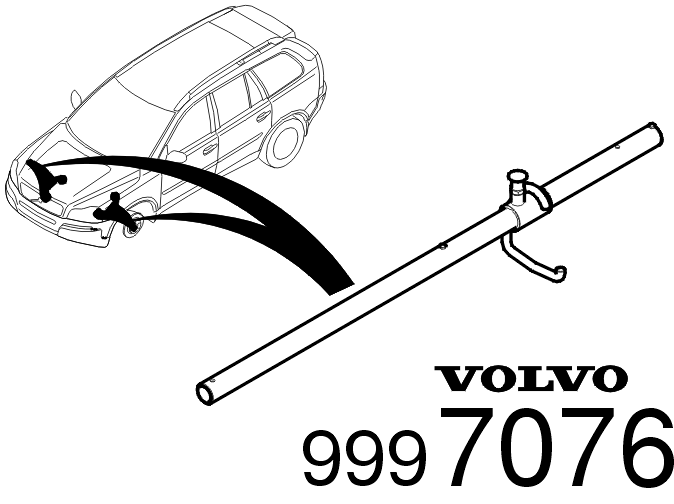

999 7076 Рычаг
Используется для нажатия/отжимания вниз переднего рычага управления, например при замене шарового шарнира.На инструменте имеется несколько положений, с тем чтобы его также можно было использовать на более ранних вариантах моделей.Для использования на 800, S40/V40, S60, C70, S70/V70 -2000, V70 2000-, S80 и XC90.

Группа инструментов 43,0, Класс 12

999 7077 Монтировка
Используется для снятия шарового шарнира на тросе коробки передач с переключателя передач на коробке передач.Для использования как на автоматических коробках передач, так и на коробках передач с ручным управлением.Для использования на S60, V70 2000-, S80 и XC90.

Группа инструментов 25,0, Класс 12

999 7080 Адаптер
Используйте для проверки давления системы впуска в двигателях B6284T.Адаптер используется с регулятором 999 5544 и адаптером 999 5545.Для использования на S80 и XC90.

Группа инструментов 65,0, Класс 12

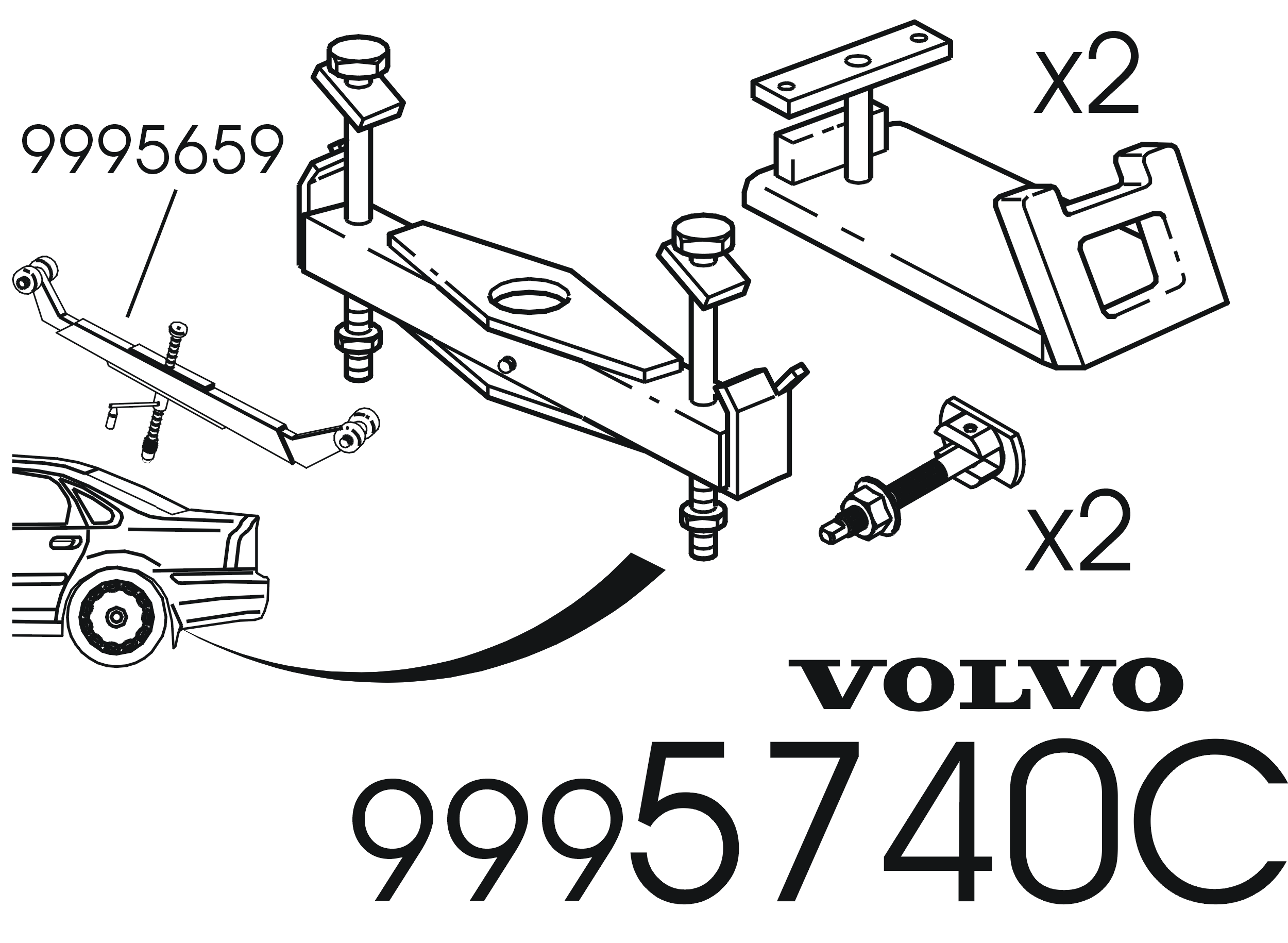

999 5740C Крепление
Имеющийся инструмент используется для закрепления заднего моста. Он обновлен с варианта В на С, с тем чтобы его также можно было использовать в XC90.Для обновления его на вариант С необходимо выполнить следующие модификации:Добавлен комплект для модификации 998 9761. 999 5740-1 слегка модифицирован.Крепление 999 5740C используется с креплением 999 7061 и натяжным устройством 999 5659.Клиентам, у которых уже имеется крепление 999 5740B, необходим только комплект для модификации 998 9761. Крепление 999 5740-1B также необходимо модифицировать, чтобы обновить с варианта В на С.Клиенты, не желающие выполнять изменения, теперь могут заказать 999 5740B в варианте C.Для использования на 800, S60, S70, V70 AWD, V70 2000-, S80 и XC90.

Группа инструментов 46,0, Класс 12

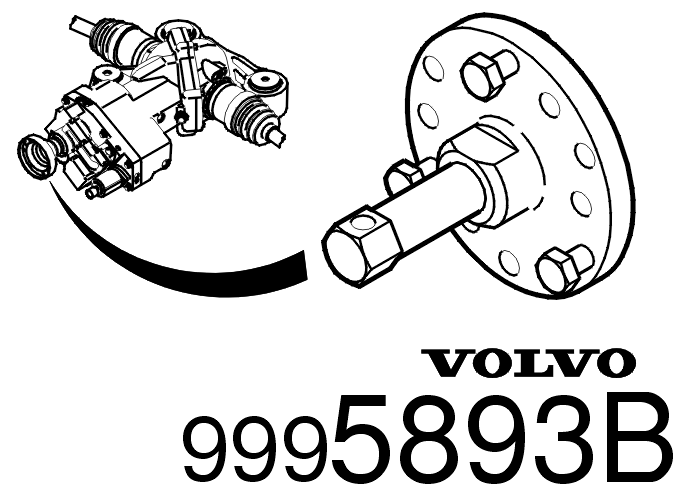

999 5893B Съемник
Имеющийся инструмент обновлен на вариант В, с тем чтобы его также можно было использовать в новых моделях автомобилей.Используется при снятии фланца с передней конической передачи и задней центральной шестерни.Чтобы обновить на вариант В, необходимо просверлить 3 новых 9 мм отверстия. Для выполнения модификации используйте прилагающийся шаблон для отверстий. См. приложение В. Вырежьте шаблон (он имеет масштаб 1:1). Убедитесь, что размеры на шаблоне являются правильными.После просверливания новые отверстия должны быть заглажены напильником.Клиенты, у которых нет съемника 999 5893 или которые не хотят выполнять изменения, теперь могут заказать этот инструмент в варианте В.Для использования в V70 2000-, S60 и XC90.

Группа инструментов 50,0, Класс 19

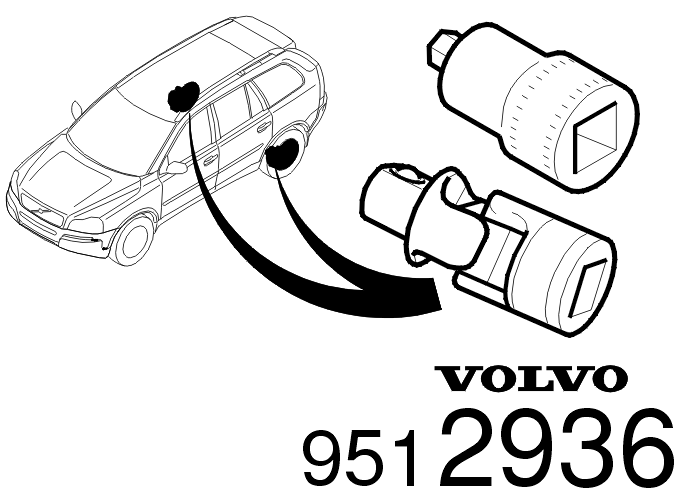

951 2936 Торцевая насадка 7 мм
Используется для снятия/установки винтов заднего нижнего суппорта тормоза без снятия деталей задней подвески. Это позволяет сэкономить время. В VSTG будет внесена соответствующая корректировка.Этот инструмент имеет следующие размеры:Насадка:Шестигранная 7 мм -3/8”Наружный диаметр ~17 ммДлина наконечника ~ 7,8 ммОбщая длина ~35 ммУниверсальный шарнир:3/8”Наружный диаметр ~17 ммОбщая длина ~41 ммДля использования на XC90.
