Группа инструментов 61.0, 65.0, Класс 14

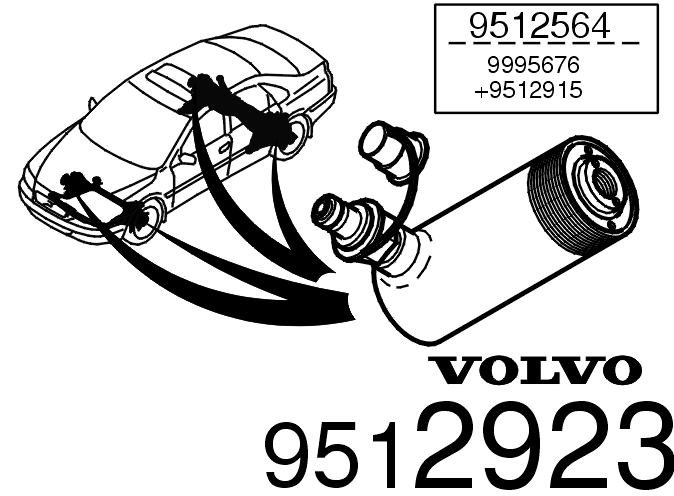

951 2923 Гидравлический цилиндр с отверстиемГидравлический цилиндр с отверстием для операций по запресовке и вытяжке. Гидравлический цилиндр с отверстием может запресовывать и вытягивать с усилием 6 тонн.Гидравлический цилиндр используется вместе с гидравлическим насосом, который входит в гидравлическое оборудование 951 2564 или ранее замененный вариант гидравлического оборудования 999 5676 вместе с гидравлическим шлангом 951 2915.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | X2 |
| Крюк: | 04 |
Группа инструментов 61.0, 65.0, Класс 14

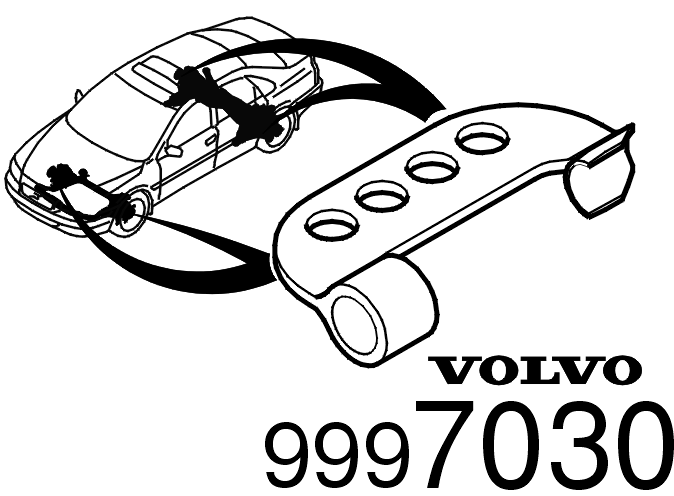

999 7030 Крепежный кронштейнИспользуется для следующих втулок: 9173618, 9173761 и 9157316.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | A20, A25 |
| Крюк: | 22 (2х) |
Группа инструментов 65.0, Класс 14

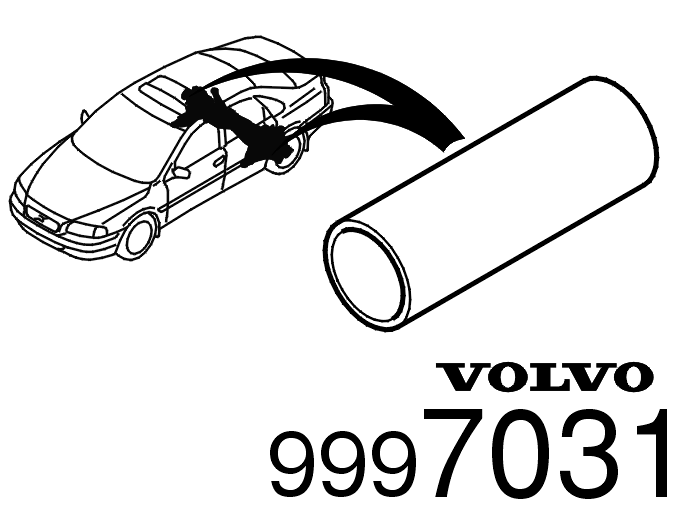

999 7031 Установочный штифтИспользуется для следующих втулок: 9173761.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | P8 |
| Крюк: | 20 |
Группа инструментов 61.0, 65.0, Класс 14
999 7032 ВтулкаИспользуется для следующих втулок: 9461626, 9157952, 9157572, 9169204, 9157576, 9140469 и 1273778.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | J22 |
| Крюк: | 86 |
Группа инструментов 61.0, 65.0, Класс 14
999 7033 ВтулкаИспользуется для следующих втулок: 9461626 и 9157572.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | S7 |
| Крюк: | 03 |
Группа инструментов 65.0, Класс 14

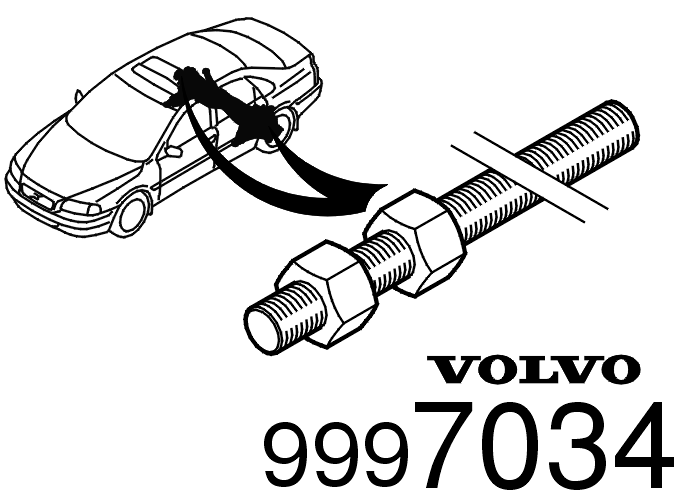

999 7034 Соединительный стерженьM12x400 с 2 гайками M12. Классификация прочности 10.9.Используется для следующих втулок: 9127363, 9492181, 9157579, 9157952, 9157572, 9169204, 9461625, 9200301, 9200154, 9169310, 9157599, 9200001, 1359237, 9157316 и 9157319.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | V21 |
| Крюк: | 84 |
Группа инструментов 65.0, Класс 14

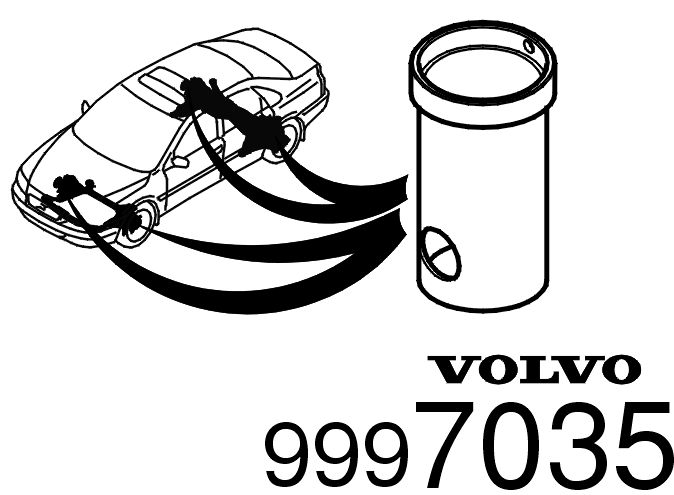

999 7035 ВтулкаИспользуется для следующих втулок: 9127363, 9492181, 9173761, 9157579, 9157572, 9461625, 9200301, 9200154, 9140469, 9169310, 9157599, 9200001, 1359237, 9157316 и 9157319.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | J25 |
| Крюк: | 86 |
Группа инструментов 65.0, Класс 14
999 7036 ОправкаИспользуется для следующих втулок: 9127363, 9173761, 9157579, 9157952, 9169310 и 9157316.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | B2 |
| Крюк: | 01 |
Группа инструментов 61.0, 65.0, Класс 14

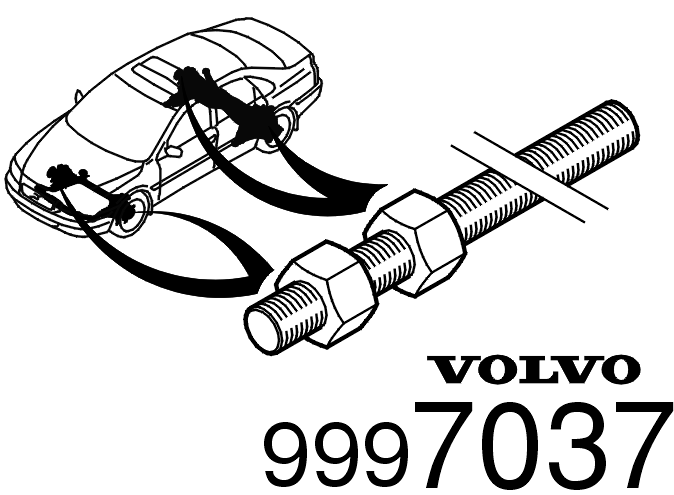

999 7037 Соединительный стержень, класс 10.9M14x400 с 2 гайками M14, классификация прочности 10.9.Используется для следующих втулок: 9461626, 9173761, 9157952, 9157576, 9140469, 1387226 и 1273778.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | V22 |
| Крюк: | 84 |
Группа инструментов 65.0, Класс 14

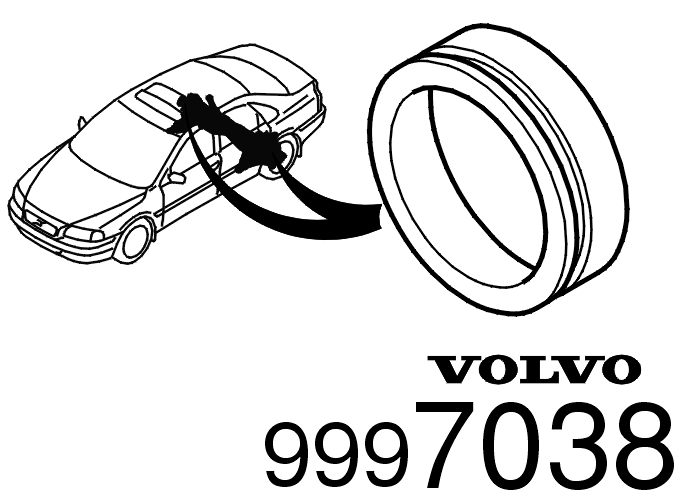

999 7038 ВтулкаИспользуется для втулки 9173761.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | B6 |
| Крюк: | 01 |
Группа инструментов 61.0, 65.0, Класс 14

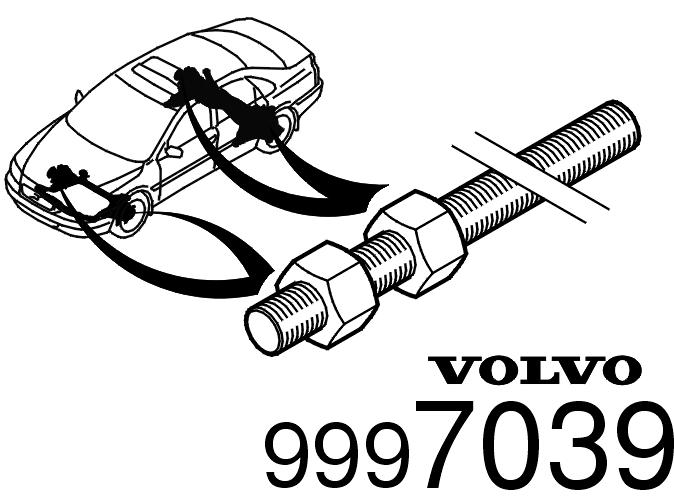

999 7039 Соединительный стерженьM16x360 с 2 гайками M16, классификация прочности 8.8.Используется для следующих втулок: 9173618 и 9173761.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | M16 |
| Крюк: | 85 |
Группа инструментов 65.0, Класс 14
999 7040 ОправкаИспользуется для следующих втулок: 9157952, 9157572, 9169204, 9157576 и 9140469.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | H4 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14
999 7041 Винт MC6S M12x70Используется для втулки 9157572.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | K19 |
| Крюк: | 84 |
Группа инструментов 65.0, Класс 14

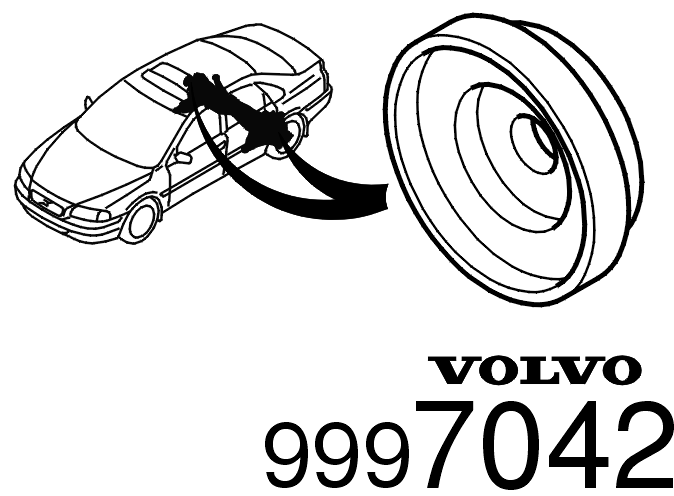

999 7042 ОправкаИспользуется для следующих втулок: 9169204, 9140469 и 1273778.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | K7 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14
999 7043 ОправкаИспользуется для следующих втулок: 9157576, 9140469, 9169310 и 1273778.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | L2 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14
999 7044 ВтулкаИспользуется для следующих втулок: 9492181, 9461625, 9200301, 9157599, 9200001 и 1359237.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | F6 |
| Крюк: | 02 |
Группа инструментов 65.0, Класс 14
999 7045 ОправкаИспользуется для следующих втулок: 9492218, 9461625, 9200301 и 9157316.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | B4 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14

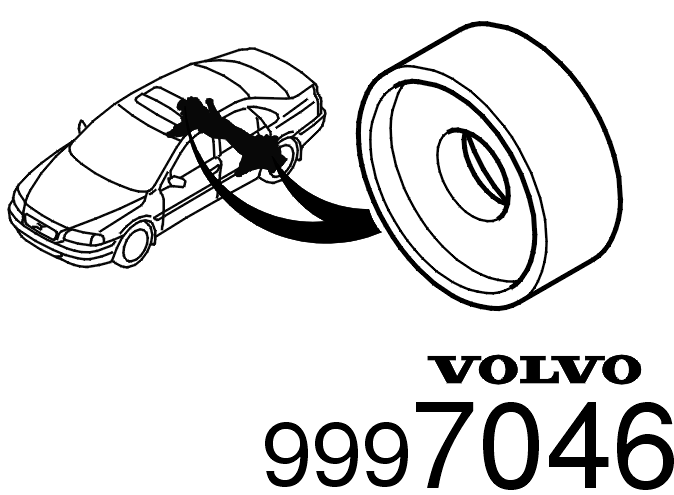

999 7046 ОправкаИспользуется для следующих втулок: 1387226, 9157599, 9200001, 1359237 и 9157319.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | E2 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14

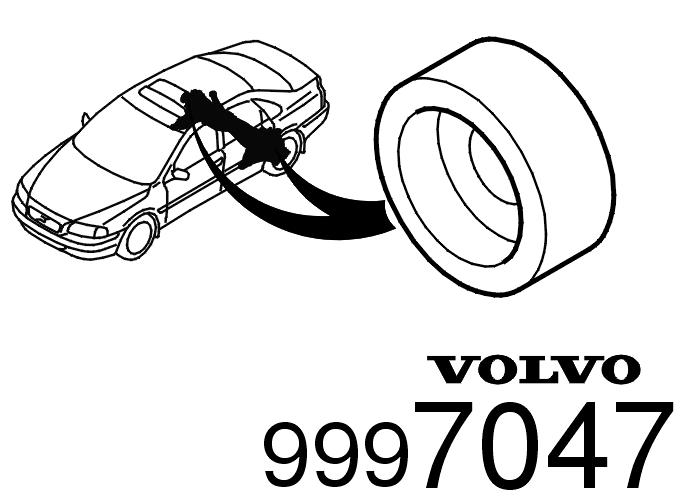

999 7047 ОправкаИспользуется для следующих втулок: 9200154, 1387226 и 9169310.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | E4 |
| Крюк: | 01 |
Группа инструментов 61.0, 65.0, Класс 14
999 7048 ПоперечинаСостоит из следующего:2 поперечины 140x50x28.2 соединительных тяги M16 M16x500 с 3 гайками.2 винта M16x40.Используется для следующих втулок: 9173618, 94438821 и 1387226.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | N24,N26 |
| Крюк: | 24x2 |
Группа инструментов 61.0, 65.0, Класс 14
999 7049 ВтулкаИспользуется для следующих втулок: 9173618, 94438821 и 9157316.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | S4 |
| Крюк: | 03 |
Группа инструментов 61.0, Класс 14
999 7050 ВтулкаИспользуется для следующих втулок: 9173618 и 94438821.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | T2 |
| Крюк: | 03 |
Группа инструментов 61.0, 65.0, Класс 14
999 7051 ВтулкаИспользуется для следующих втулок: 9461626, 9461625 и 1273778.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | H2 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14
999 7052 ВтулкаИспользуется для втулки 9169310.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | P4 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14

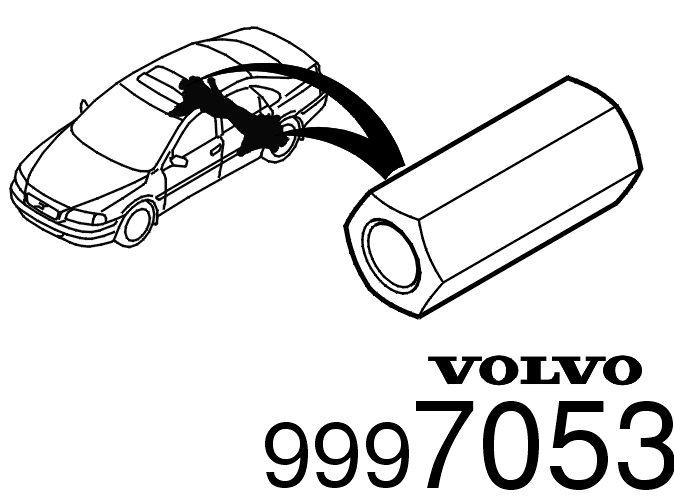

999 7053 ГайкаM14x50 M6M, классификация прочности 8.8. Используется для втулки 915 7316.
| Щит: | 16/17-1/3 |
|---|---|
| Положение: | N19 |
| Крюк: | 02 |
Группа инструментов 65.0, Класс 14

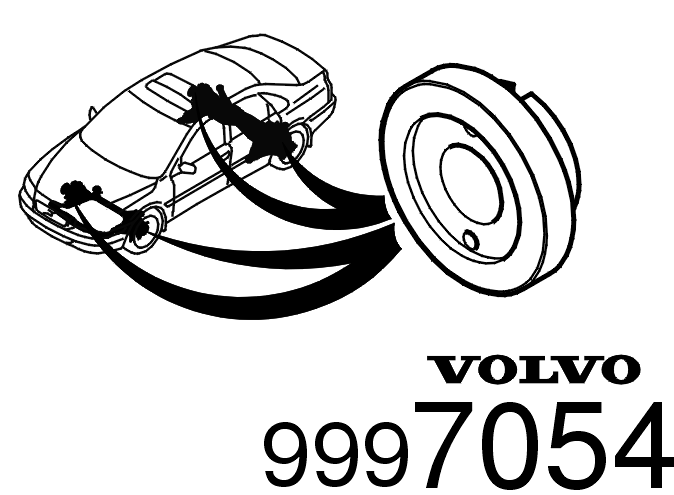

999 7054 АдаптерИспользуется для гидравлического цилиндра с отверстием 951 2923. В комплект входит 2 винта M6x12 MC6S.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | P2 |
| Крюк: | 02 |
Группа инструментов 65.0, Класс 14
999 7055 ПоперечинаИспользуется для следующих втулок: 9140469 и 9157316.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | P6 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14
999 7056 ВтулкаИспользуется для втулки 1387226.
| Щит: | 16/17-1/4 |
|---|---|
| Положение: | L5 |
| Крюк: | 01 |
Группа инструментов 65.0, Класс 14

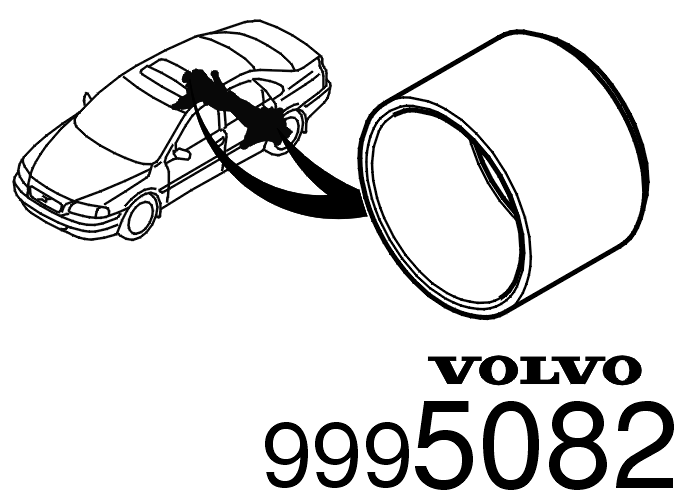

999 5082 ВтулкаИспользуется для следующих втулок: 9157952, 9157576 и 1273778.
| Щит: | 14/16-1 |
|---|---|
| Положение: | N5 |
| Крюк: | 20 |
