Группа инструментов 23.0, Класс 12
951 2898 Прокачной насосПрокачной насос используется для прокачки дизельной топливной системы и для замены, например, топливного фильтра или топливного насоса.
| Щит: | 12-3/1 |
|---|---|
| Положение: | P7, P4 |
| Крюк: | 22 (2х) |
Группа инструментов 34.0, Класс 20

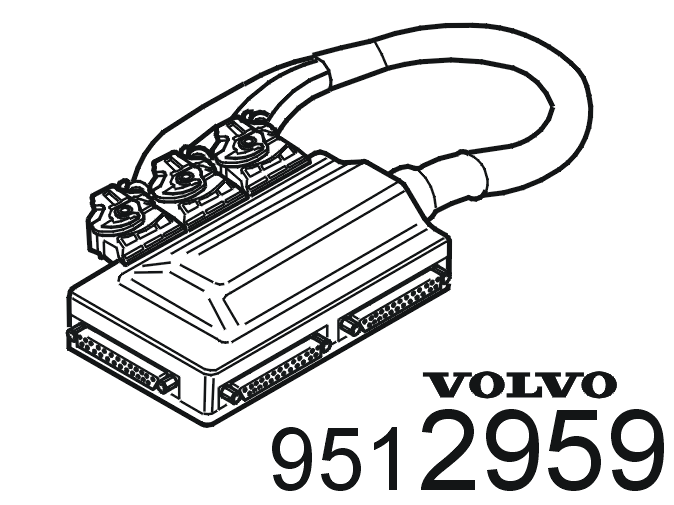

951 2959 Адаптер модуля управления двигателя (ECM)Адаптер модуля управления двигателя (ECM) является адаптером измерительного блока для поиска неисправности в модуле управления двигателя (ECM).
| Расположение: | Электрический блок |
|---|---|

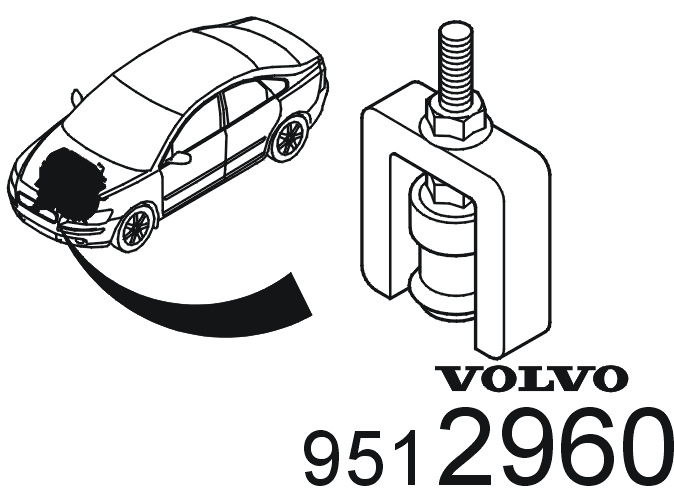

Группа инструментов 21.0, Класс 12
951 2960 ЭкстракторЭтот экстрактор используется для снятия стержневой пробки при установке электрического обогревателя блока цилиндров.
| Щит: | 12-3/1 |
|---|---|
| Положение: | D20 |
| Крюк: | 60 |
Группа инструментов 21.0, Класс 12

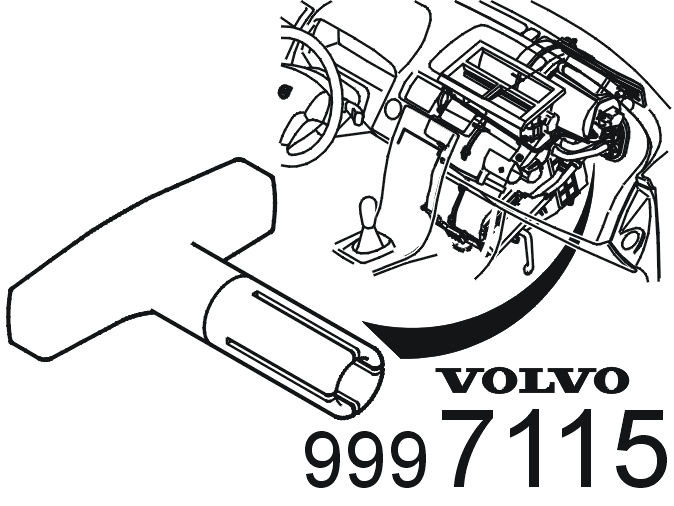

999 7115 ПротиводержательЭтот противодержатель используется для удерживания при снятии или установке электродвигателя вентилятора обдува системы управления микроклиматом.
| Щит: | 18-1/1 |
|---|---|
| Положение: | P7 |
| Крюк: | 82 |
Группа инструментов 21.0, Класс 12

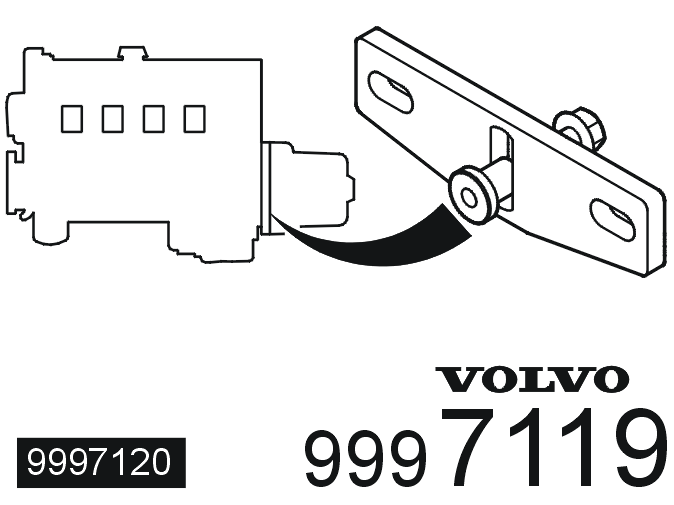

999 7119 КреплениеЭто крепление используется для блокировки коленчатого вала и маховика в правильном положении при замене ремня распределительного механизма и т. д.Это крепление используется вместе с зубчатым сектором 999 7120, когда коробка передачустанавливается. Если коробка передач снимается, должен использоваться только зубчатый сектор 999 7120. См. этап 6.
| Щит: | 12-3/1 |
|---|---|
| Положение: | B10 |
| Крюк: | 20 |
Группа инструментов 21.0, Класс 12

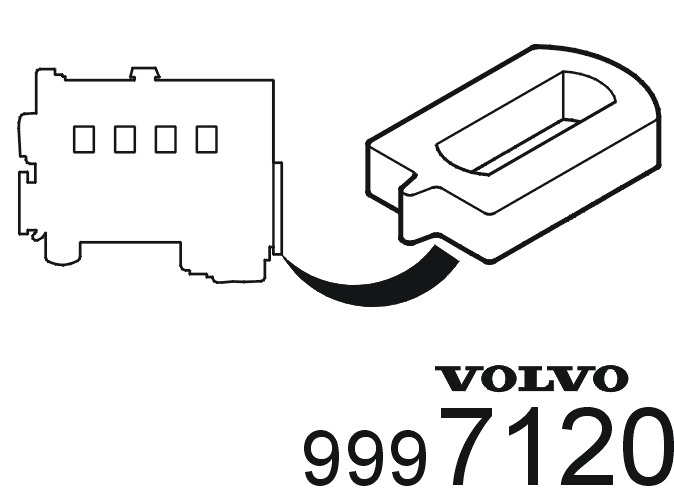

999 7120 Зубчатый секторЭтот зубчатый сектор используется для блокировки коленчатого вала и маховика в правильном положении при замене ремня распределительного механизма, маховика и т. д.Этот зубчатый сектор используется, когда коробка передачснимается.
| Щит: | 12-3/1 |
|---|---|
| Положение: | H10 |
| Крюк: | 20 |
Группа инструментов 21.0, Класс 12

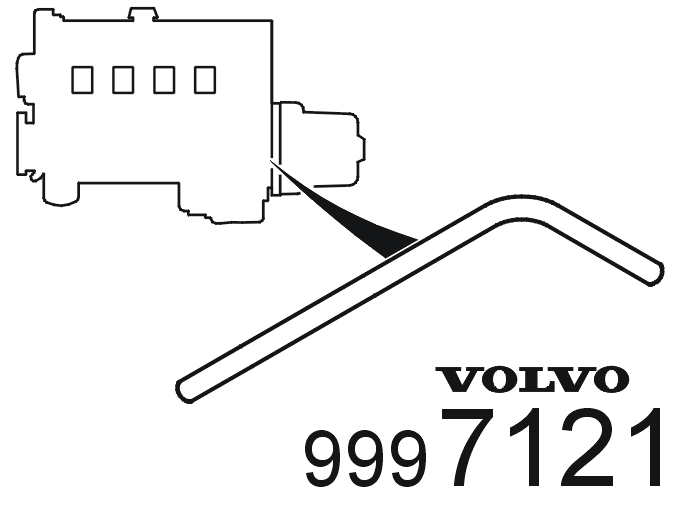

999 7121 Инструмент для настройки положенияЭтот инструмент для настройки положения используется для перенастройки коленчатого вала или маховика при замене ремня распределительного механизма, головки цилиндров, распределительного вала и т. д.
| Щит: | 12-3/1 |
|---|---|
| Положение: | D12 |
| Крюк: | 84 |

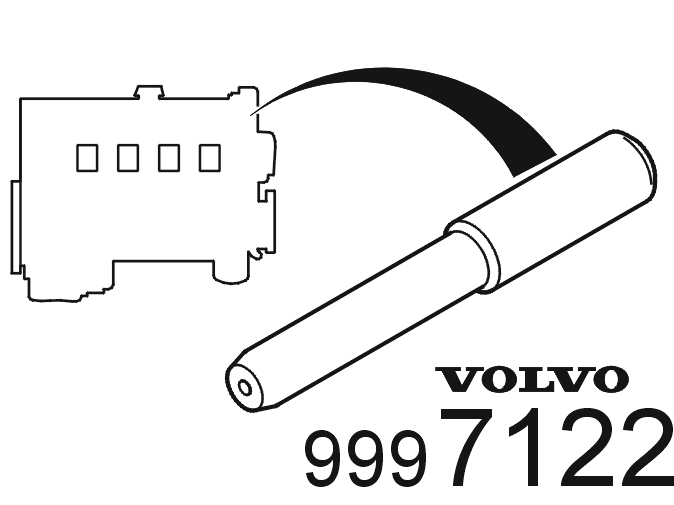

Группа инструментов 21.0, Класс 12
999 7122 Инструмент для настройки положенияЭтот инструмент для настройки положения используется для перенастройки распределительного вала при замене ремня распределительного механизма, головки цилиндров, распределительного вала и т. д.
| Щит: | 12-3/1 |
|---|---|
| Положение: | H12 |
| Крюк: | 84 |

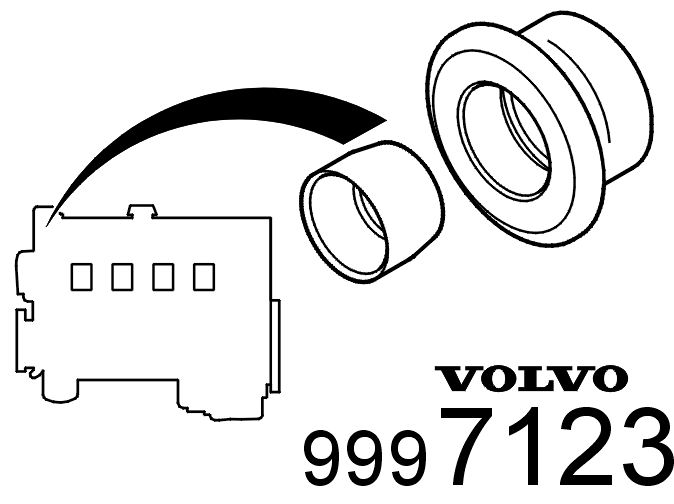

Группа инструментов 21.0, Класс 12
999 7123 ОправкаЭта оправка используется для установки переднего уплотнения распределительного вала.Эта оправка необходима для обеспечения установки нового уплотнения в пределах правильных допусков.
| Щит: | 12-3/1 |
|---|---|
| Положение: | B14 |
| Крюк: | 02 |
Группа инструментов 21.0, Класс 12

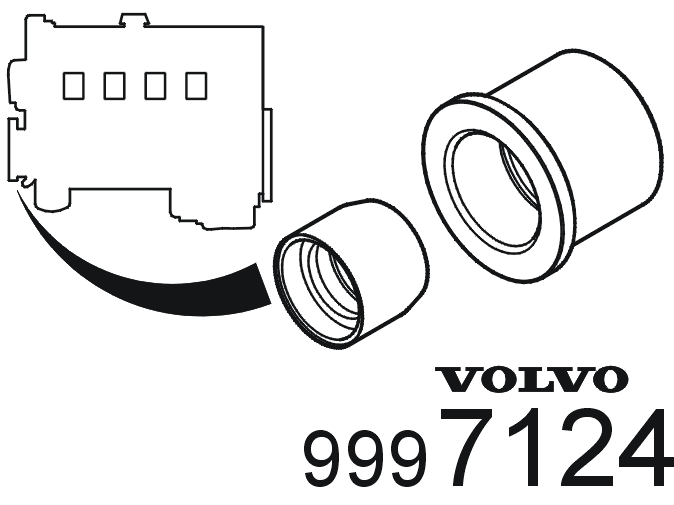

999 7124 ОправкаЭта оправка используется для установки переднего уплотнения коленчатого вала.Эта оправка необходима для обеспечения установки нового уплотнения в пределах правильных допусков.
| Щит: | 12-3/1 |
|---|---|
| Положение: | F14 |
| Крюк: | 03 |
Группа инструментов 21.0, Класс 12

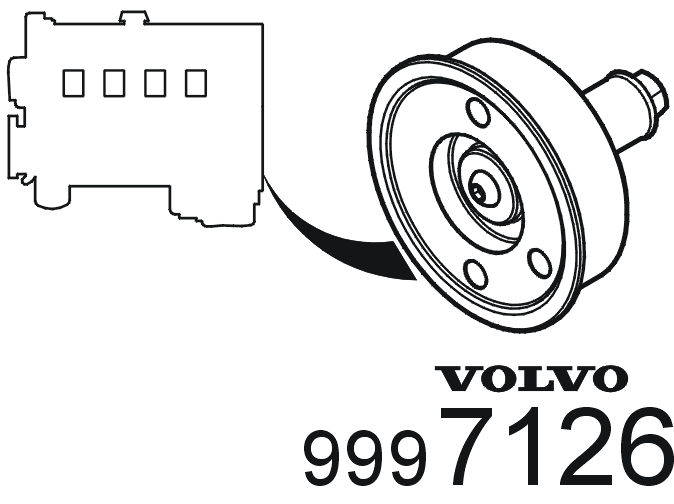

999 7126 ОправкаЭта оправка используется для установки заднего уплотнения коленчатого вала.Эта оправка необходима для обеспечения установки нового уплотнения в пределах правильных допусков.
| Щит: | 12-3/1 |
|---|---|
| Положение: | B17 |
| Крюк: | 02 |
Группа инструментов 21.0, Класс 12

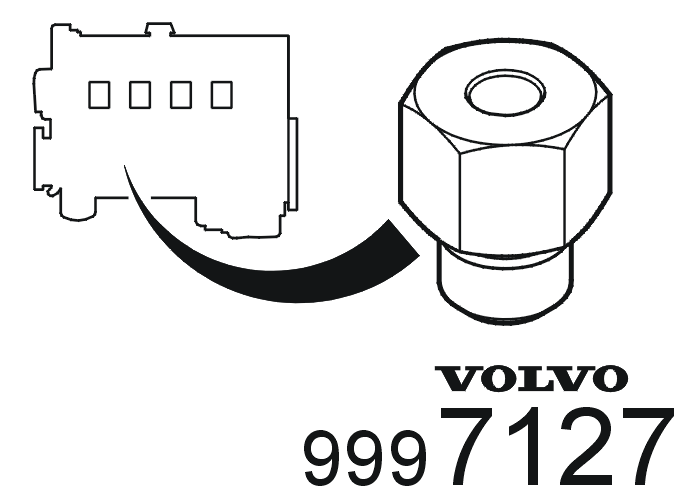

999 7127 АдаптерЭтот адаптер используется для проверки давления масла в двигателе вместе с указателем давления масла 999 5270.
| Щит: | 12-3/1 |
|---|---|
| Положение: | B20 |
| Крюк: | 02 |
