Описание инструмента (2003, 2004)

Группа инструментов 21.0, класс 12

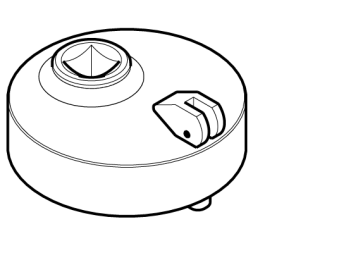

999 7257 Позиционер
Используется для двух следующих функций (инструмент с функцией "выключения/включения").

Создает возможность:

• вращения двигателя через коленчатый вал (позиция выкл.).
• сброс данных коленчатого вала. При вращении коленчатого вала, инструмент автоматически находит нулевое положение коленчатого вала (включенное положение).

Группа инструментов 21.0, класс 12

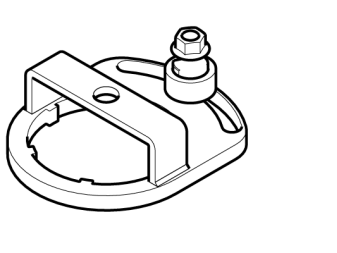

999 7258 Упор
Используется в качестве упора при снятии ведущего шкива на средней оси со стороны генератора.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

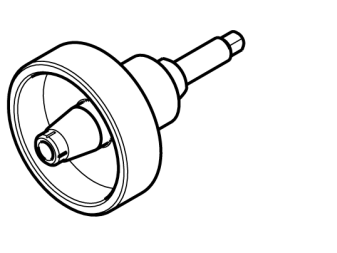

999 7259 Съемник
Используется для снятия ведущего шкива на средней оси на стороне генератора.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7260 Позиционер
Используется для установки уплотнения на средней оси на стороне генератора.Инструмент необходим для проверки указанных допусков уплотнения.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7261 Позиционер
Используется для сброса показаний распредвалов на ноль, например, при замене цепи распредвала, узел VVT/CVT, распредвалы, и пр.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7262 Позиционер
Используется для позиционирования консоли А/С в указанных нормах допуска.Инструмент является необходимым, так как положение консоли является определяющим для срока службы ремня вспомогательного агрегата.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7263 Упор
Используется в качестве упора на колесе распредвала со стороны выхода и для установки центрального винта крепления колеса распредвала на стороне выхода.Инструмент используется вместе с упором 999 7264 и насадкой втулки 999 7272.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7264 Упор
Используется в качестве упора на узле CVT/VVT при снятии и установке центрального винта, которым узел CVT/VVT закреплен на респредвале.Инструмент используется вместе с упором 999 7263 и насадкой втулки 999 7272.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7265 Позиционер
Используется для установки уплотнения на средней оси, сторона А/С.Инструмент необходим для установки уплотнения в указанных нормах допуска.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7266 Позиционер
Используется для позиционирования корпуса цепи в правильное положение к средней оси перед затяжкой.Инструмент необходим для правильной установки крышки цепи, в ином случае, имеется риск возможной утечки масла.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7267 Позиционер
Используется для позиционирования корпуса цепи в правильное положение к узлу VVT/VCT перед затяжкой.Инструмент необходим для установки крышки цепи в правильное положение, в ином случае есть риск того, что вакуумный насос будет невозможно включить.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7268 Адаптер
Используется для подключения к "общему рельсу" (common rail).Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7269 Направляющая
Используется для установки прокладки трубопровода ответвления и трубопровода ответвления в правильное положение к головке цилиндров.Направляющая 999 7269 (2 шт. на прокладку), необходимы для выполнения метода.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 15

999 7271 Опора
Используется в качестве опоры двигателя, когда снято верхнее крепление двигателя.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7272 Насадка втулки
Используется для снятия и установки центрального винта, которым крепится узел VVT/VCT или колесо распредвала на стороне выхода.Инструмент используется вместе с упором 999 7263 и 999 7264.Насадка втулки 999 7272 не является стандартной Torx 60, а обладает характеристиками, позволяющими работать вместе с описанным выше упором.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7273 Направляющая
Используется в качестве направляющей поддона картера при установке к блоку двигателя.Направляющая 999 7269 (2 шт. на прокладку), необходимы для выполнения метода.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 12

999 7281 Крышка
Используется для прижимания распредвала вниз при измерении зазора клапанов.Крышка 999 7281 (5 шт. на прокладку), необходимы для выполнения метода.Подходит для двигателя B6324S.

Группа инструментов 21.0, класс 15

999 7254 Крюк
Используется для удерживания двигателя, когда снято верхнее крепление двигателя.Инструмент используется вместе с подъемной скобой.Подходит для двигателя D5244T4-T7.

Группа инструментов 43.0, класс 12

999 7278 Насадка для внутренних болтов
Применяется при демонтаже и монтаже масляной пробки на коробке передач.Подходит для коробки передач TF80SG.

Группа инструментов 21.0, класс 12

999 7279 Насадка для внутренних болтов
Используется для снятия напряжения на устройстве натяжения ремня вспомогательного агрегата на двигателе B8444S.Инструменты для двигателя B8444S.
