Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1995–1997 |
| C70 Conv (-05) | — | 1998 |
| C70 Coupe (-02) | — | 1998 |
| S70 | — | 1997, 1998 |
| V70 (-00) | — | 1997, 1998 |
| V70 XC (-00) | — | 1998 |
Общая информация
Система надувной противоударной подушки SIPS находится в каждом переднем сиденье. Между надувными подушками SIPS в передних сиденьях нет никакой совместной коммуникации. Надувная подушка SIPS срабатывает на той стороне, на которой произошло столкновение. Модуль датчика оснащен пиротехническим датчиком прилегания, по которому для приведения системы в действие должен быть нанесен сильный удар, дающий скорость в 2 м/сек в сторону датчика деформированной двери. Крайние значение устанавливаются для избежания непроизвольного срабатывания, например при ударе о дверь или при легком столкновении со стоящим неподвижно предметом.Прижимающая панель деформирует алюминиевую крышку, и при этом штифт удара вдавливается и приводит в действие воспламенитель. Воспламенитель создает импульс, который передается по кабелям воспламенителя как волна давления. Когда волна давления достигнет модуля надувной подушки безопасности, срабатывает пороховой заряд, имеющийся в газовых генераторах.При активировании, газ вначале продувается через трубу камеры сгорания и затем проходит на подушку. Активирование одного газового генератора происходит незамедлительно, и срабатывание второго газового генератора происходит с задержкой в 3 миллисекунды. Задержка запрограммирована для того, чтобы давление подушки и объем поддерживались достаточно долгое время.При надувании, крышка модуля подушки разрывается, срывает шов обшивки сиденья и выходит наружу, надуваясь до полного объема. Подушка надувается в направлении двери, чтобы предохранить пассажиров на уровне груди в момент столкновения. Вентиляция через отверстия в материала подушки позволяет воздуху выйти со скоростью, тормозящей движение водителя/пассажира.К надувной подушке SIPS не подключена никакая система диагностики или предупреждающие лампы.Надувная подушка SIPS поставляется только на автомобилях с системой SIPS и монтируется всегда на обеих передних сиденьях.

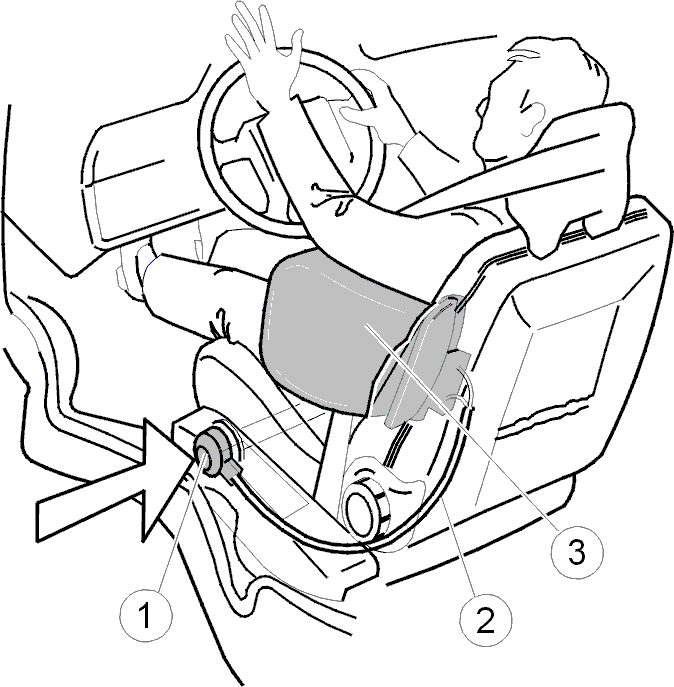

Надувная подушка SIPS, общая иллюстрация компонентов
Компоненты узла датчика
- Корпус датчика5. Алюминиевая крышка6. Пружинная шайба7. Ударный штифт8. Компрессионная шайба9. Пистон воспламенителя10. Транспортная защита
Компоненты модуля надувной подушки
- Надувная подушка12. Газовый генератор13. Камера сгорания14. Монтажный кронштейн
