Операционная карта

Применимость

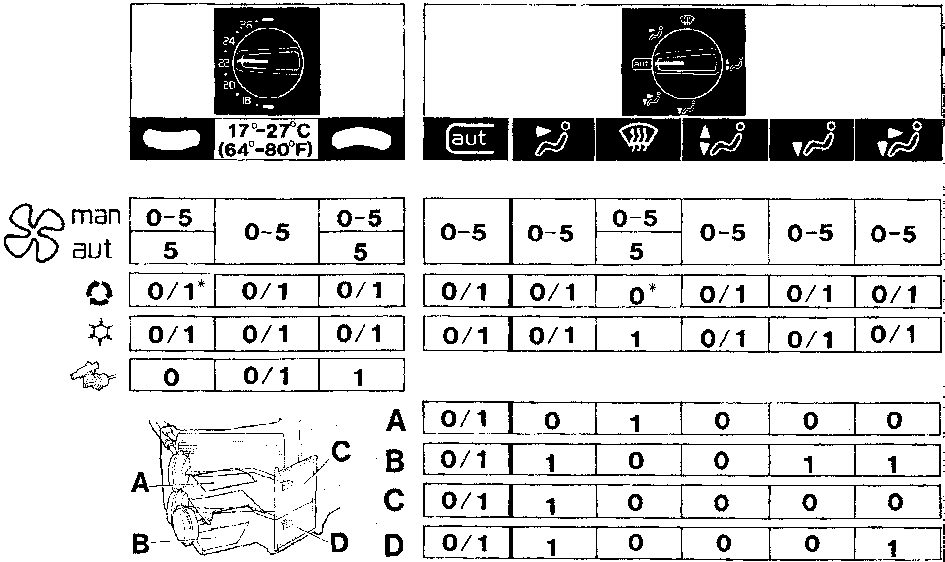

Как читается карта:

Выберите в верхней части таблицы символ,
соответствующий конкретной установке. В колонке под
этим символом указаны текущие или возможные режимы
работы различных компонентов,
показанных слева от карты."0-5" означают скорости вентилятора (в
автоматическом режиме скорость регулируется
беcступенчато). "1" означает "Открыто"/"Вкл.""0" означает "Закрыто"/"Выкл.""0/1" означает 0 или 1 в зависимости от других выбранных
установок или от того, работает ли вентилятор в
автоматическом режиме.* Если выбрано макс. охлаждение, то для ускорения
охлаждения включается рециркуляция (но только в том
случае, если не включен режим удаления запотевания).

Реакция модуля управления на неисправности

При регистрации неисправности модуль
управления будет игнорировать неверный сигнал и
использовать предварительно запрограммированное
значение, которое позволяет обеспечить
наиболее адекватное функционирование системы. Если,
например, выходит из строя потенциометр
серводвигателя, принимается, что смесительная
воздушная заслонка занимает положение,
соответствующее
положению регулятора температуры. Если
электродвигатель перестает работать, например,
вследствие заедания рычага или прекращения
электропитания, то спустя 10 секунд электродвигатель
отключается и не
будет включен до следующего включения зажигания.
Если на электродвигатель вентилятора или на
серводвигатель подается неверное напряжение
электропитание, то соответствующий электродвигатель
немедленно
отключается. При неисправности электродвигателя
вентилятора одновременно блокируется пуск
вентилятора и компрессора.
